三角结构手摇起重承载滚轮组件

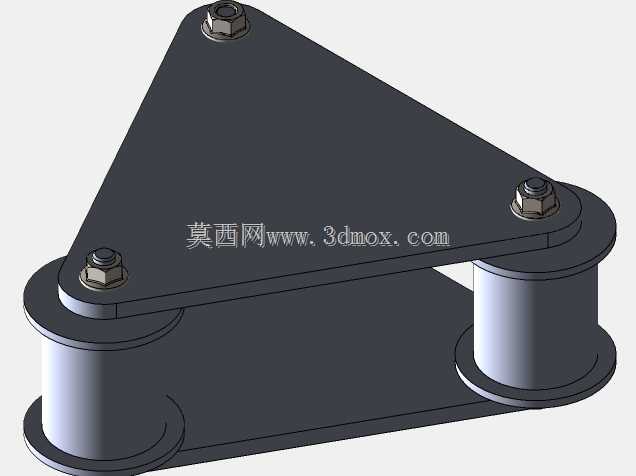

　　在车间小件物料转运、户外轻型设备临时吊装、仓储零散重物移位这类场景里，这类三角结构的手摇起重承载组件是非常实用的手动起重配套部件，不需要外接动力源，靠人力操作就能完成小吨位重物的短距离吊运、移位作业，尤其适合没有供电条件的野外临时作业、狭小空间内的设备检修吊装场景。从结构设计来看，组件采用等边三角板式主承载架，三个角点分别布置连接位，其中两个角点安装同轴导向滚轮，第三个角点预留手摇驱动机构的安装接口，这种三角布局的优势在于受力路径最短，承载时板材的应力分布更均匀，不会出现局部应力集中导致的架体变形，相比矩形架体，三角结构在同等板材厚度下抗扭、抗弯性能提升近三成，同时能减少不必要的材料冗余，控制整体自重。

　　两个导向滚轮采用带法兰边的圆柱结构，滚轮与架体之间通过螺栓加防松螺母紧固，安装时滚轮的法兰边卡在架体外侧，既可以限制滚轮轴向窜动，又能保证滚轮转动时的同轴度，滚轮的工作面做了光滑圆弧过渡，适配常见的圆钢滑轨、钢丝绳导向槽，作业时滚轮沿轨道滚动，将滑动摩擦转化为滚动摩擦，大幅降低手摇操作时的阻力，单人就能轻松驱动起吊后的重物沿轨道移动。设计时首先要明确安装边界，主三角板的边长根据额定承载吨位匹配，常规轻型款的三角板边长控制在180mm到220mm之间，滚轮直径选60mm到80mm区间，整体安装后厚度不超过120mm，能适配多数小型手动起重滑轨的安装间距，不需要额外改造原有轨道结构。连接螺栓全部采用标准六角头防松结构，

　　安装时螺栓预紧力矩控制在对应规格的标准范围内，既保证架体连接刚性，又不会压溃板材的安装孔位。实际使用中，这类组件通常配套手摇绞盘使用，架体上预留的第三个安装位用来固定绞盘基座，绞盘收卷钢丝绳时，重物挂在架体下方的吊点上，摇动手柄即可带动架体沿轨道移动，完成重物的水平移位，配合绞盘的垂直起升功能，就能实现小范围内的重物三维移位，不需要额外配置电动行走机构，维护成本极低，日常只需要定期给滚轮转轴加注润滑脂，检查螺栓防松状态即可，在机修班组、小型仓储、户外管线施工场景中，这类结构的组件因为可靠性高、操作简单、故障率低，一直是手动起重作业的首选配套部件。设计建模时要注意滚轮与架体之间预留0.5mm到1mm的转动间隙，

　　避免加工误差导致滚轮卡滞，三角板的棱边全部做倒钝处理，防止安装作业时划伤操作人员，滚轮的材质根据使用环境选择，普通车间环境用45号钢表面淬火即可，腐蚀环境可以选用不锈钢材质或者做镀锌防腐处理，适配不同的作业工况需求。
