传感器配套可调式活动支撑构件

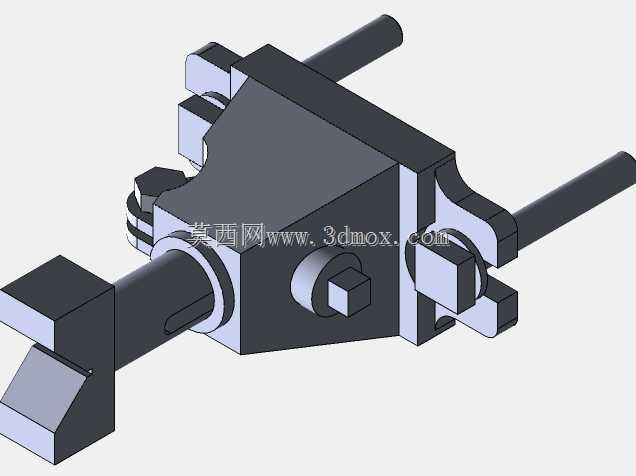

　　这款活动支撑构件主要面向工业检测场景下的传感器安装定位需求，在自动化生产线的工件尺寸检测、位置校验、缺陷识别工位中，常需要根据被测工件的外形、检测点位的高度差灵活调整传感器的伸出长度与偏转角度，这款构件正是为解决这类多工位快速适配需求设计的。从结构设计来看，主体采用方块式基座作为核心承载件，基座上预留了多组锁紧螺栓安装位，可根据安装面的固定孔位灵活选择锁紧点，适配不同规格的安装基板；横向贯穿的光轴导向结构，配合侧面的紧定螺钉锁紧机构，可实现支撑端0-40mm范围内的轴向位置调整，调整到位后拧紧紧定螺钉即可完成锁止，无需额外配置定位销，调整过程无需完全拆卸构件，适配生产线换型时的快速调试需求。前端的夹持端采用开口式夹槽设计，

　　夹槽的V型定位面可适配圆柱型、方块型等不同外形的传感器安装柄，夹槽侧面的锁紧螺栓可提供足够的夹紧力，避免设备运行过程中因振动出现传感器偏移，保证检测数据的稳定性。构件的安装边界充分考虑了工业现场的紧凑安装需求，基座整体宽度控制在65mm以内，横向光轴的最大伸出长度不超过120mm，不会与周边的输送辊道、工件夹具产生运动干涉；所有外露的锁紧件均采用标准外六角螺栓，可使用常规扳手完成调试操作，无需配备专用工装。在实际应用中，这类活动支架常搭配光电式、接触式传感器使用，除了生产线检测工位，也可用于小型工装夹具的辅助定位、实验台架的检测元件固定，其多自由度调整的特性可减少定制安装座的重复设计工作，降低设备调试阶段的改造成本。

　　设计过程中对构件的受力情况做了针对性优化，基座与光轴的配合面采用了加长导向长度设计，即使前端夹持重量较大的工业相机类检测元件，也不会出现支撑端下垂的问题，保证长期使用的定位精度；所有棱角处均做了倒角处理，避免安装调试过程中划伤操作人员，也减少了工件经过时的磕碰风险。
