120毫米规格全向移动麦克纳姆轮结构

　　在AGV小车、仓储分拣移动平台、竞赛类机器人、狭小空间作业巡检设备的行走机构设计中，全向轮的选型直接决定了设备的移动灵活性与空间适配能力，这款120毫米规格的全方位轮，正是针对小载荷紧凑空间移动场景设计的行走部件。不同于普通定向轮、万向轮仅能实现直行或大半径转向的运动逻辑，该轮组通过轮毂周向均匀排布的斜置从动滚轮，可在不改变轮体自身安装朝向的前提下，依托不同轮组的转速差与转向组合，实现横向平移、原地自旋、斜向行进等多维度全向运动，能在通道宽度有限的仓储库区、排布紧凑的生产线旁、作业空间狭窄的设备巡检场景下完成精准移位，无需预留传统轮系所需的转向半径，大幅提升移动设备的空间利用率。从结构设计逻辑来看，该轮组采用分体式装配思路，

　　核心承载轮毂为整体式刚性结构，周向加工有与从动滚轮匹配的安装支座，每个从动滚轮通过独立销轴固定在支座上，滚轮自身可绕销轴自由转动，滚轮外缘采用高摩擦系数的耐磨包覆材质，既保证行进过程中与地面的接触摩擦力，避免打滑丢步，也能缓冲路面微小颠簸带来的振动，降低行走过程中的噪音。设计时需要重点关注安装边界的匹配，该轮公称直径为120毫米，安装时需预留轮体周向的转动空间，尤其是轮组侧面突出的从动滚轮部分，不能与设备底盘的安装支架、外围护板产生运动干涉；轮体中心的安装孔位需与驱动输出轴的尺寸、公差匹配，保证同轴度，避免高速转动时出现径向跳动。在实际选型应用中，这类全向轮通常成组使用，单台移动设备一般配置3到4个同规格轮组，配合差速驱动控制系统，

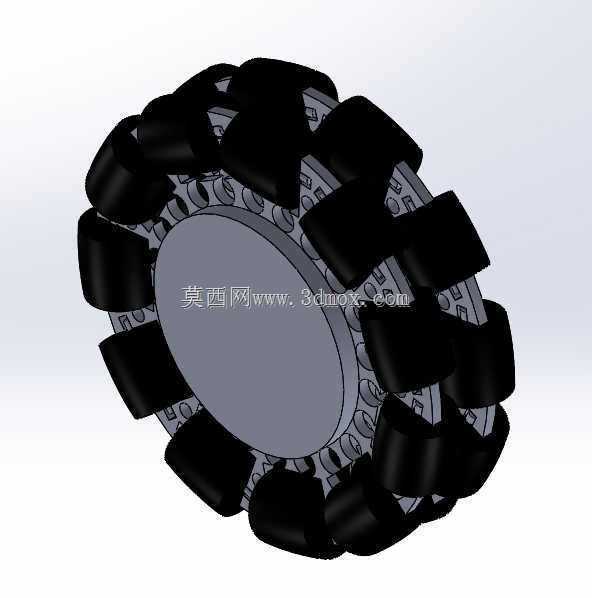

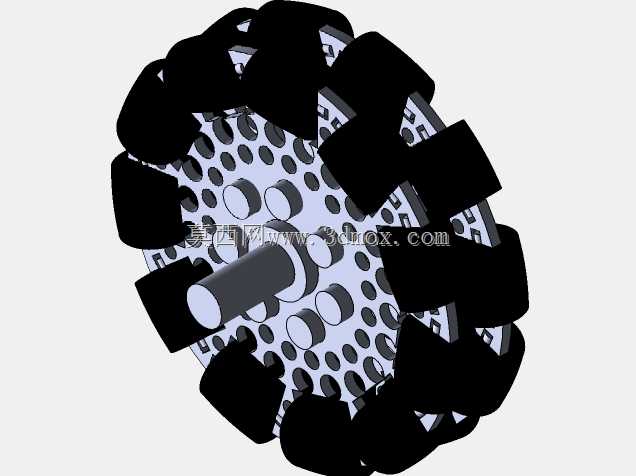

　　可实现任意方向的移动动作，相比传统舵轮转向结构，其结构更紧凑，控制逻辑更简单，维护成本更低，尤其适合载荷在几十公斤级的轻型移动设备使用。建模过程中对每个从动滚轮的轮廓角度、安装位置都做了精准还原，周向排布的滚轮间隙经过合理设计，保证轮体滚动过程中至少有两个以上的滚轮与地面接触，避免行进过程中出现卡顿、颠簸的情况，轮毂上的减重孔设计在保证结构强度的前提下降低了轮组自身重量，减少驱动电机的负载损耗。
