粘性阻尼式液压缓冲器结构设计

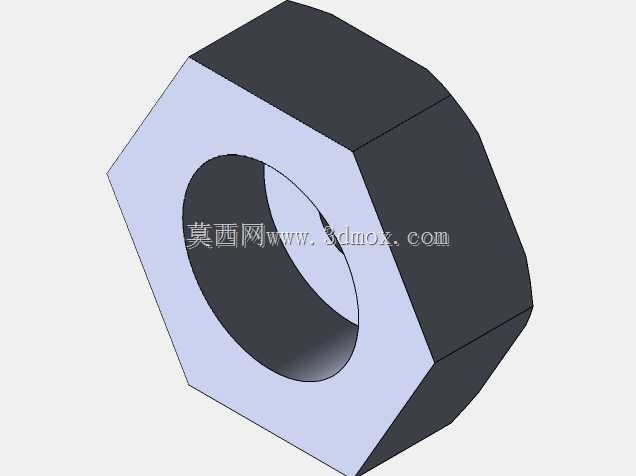

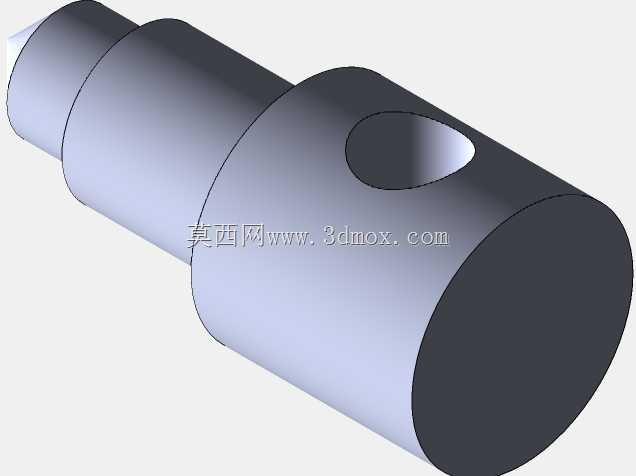

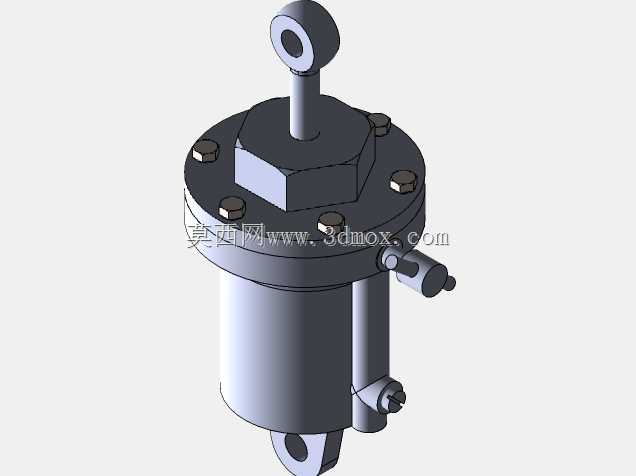

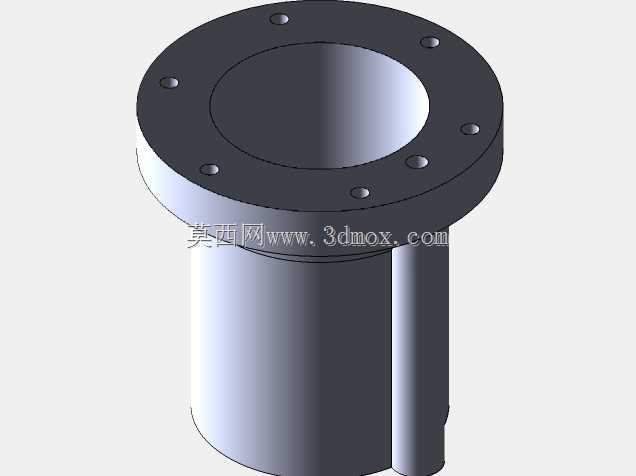

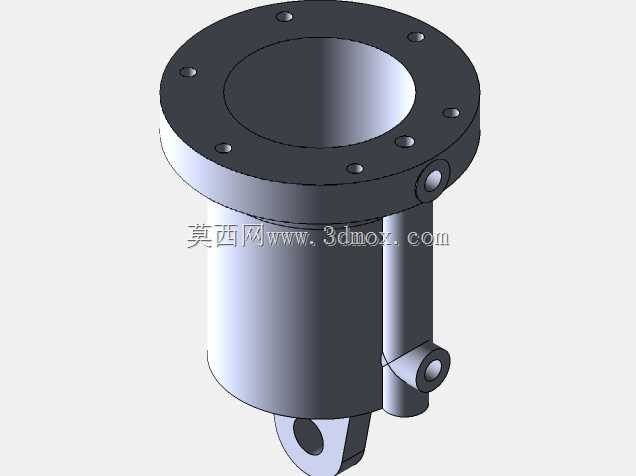

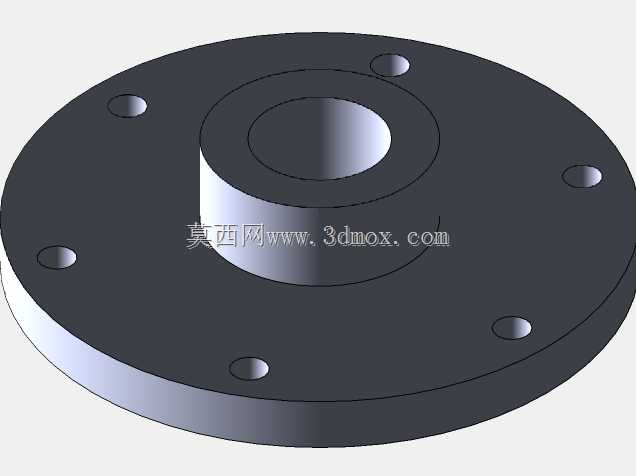

　　在工业自动化生产线、起重运输设备、工程机械的执行机构末端，这类粘性阻尼缓冲装置是消除运动冲击、吸收动能的核心配套部件，区别于弹簧类蓄能式缓冲结构，它依靠内部粘性介质的摩擦阻力将冲击动能直接转化为热能耗散，不会产生反弹二次冲击，适配高速往复运动的工况场景。从结构设计逻辑来看，整体采用立式圆柱筒体布局，上下两端设置铰接吊耳结构，上端吊耳用于连接运动冲击端，下端吊耳固定于设备机架，铰接形式可补偿安装过程中的小角度同轴度偏差，避免缓冲过程中出现侧向卡滞。筒体顶部采用六角压盖配合周向均布螺栓的密封锁紧结构，压盖与筒体之间设置密封件防止内部阻尼介质泄漏，顶部中心伸出的活塞杆做了表面硬化处理，降低往复运动过程中的磨损速率，

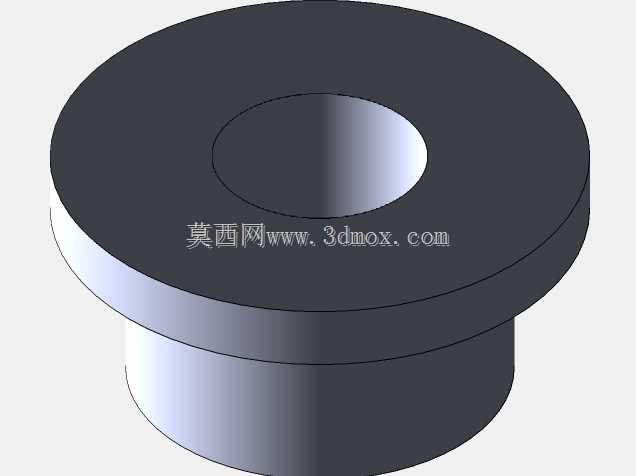

　　活塞杆与压盖之间配合导向套与防尘圈，既保证活塞杆运动的直线度，也能阻挡外界粉尘杂质进入筒体内部。筒体侧部设置的两个小型管接头，分别用于阻尼介质的加注与内部空气排出，也可外接油路实现阻尼力的动态调节，适配不同冲击载荷的使用需求。从安装边界来看，整体径向尺寸控制紧凑，不会占用过多设备安装空间，轴向行程根据常规工业设备的冲击位移设计，安装时需保证上下铰接点的连线与冲击载荷的作用方向同轴，偏差角度不能超过允许范围，否则会导致活塞杆受侧向力，加剧密封件磨损甚至出现活塞杆弯曲的问题。功能实现上，阻尼力与活塞运动速度成正比，冲击速度越快产生的阻尼阻力越大，能够在冲击行程末端平稳减速，不会出现刚性碰撞的异响与结构损伤，

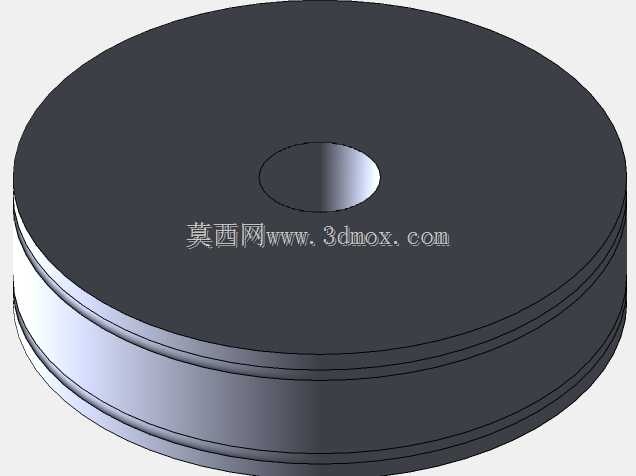

　　内部活塞上设置的阻尼孔结构经过参数匹配，可保证缓冲过程的阻力曲线平滑，没有突变的载荷峰值，既保护被连接的设备结构件，也能延长周边传动部件的使用寿命。建模过程中对所有配合面做了公差匹配，螺栓连接位置预留了标准件装配间隙，铰接孔的尺寸适配常规工业销轴规格，可直接用于设备选型阶段的装配干涉校验，也可作为同类型缓冲器结构优化的参考基础，不同载荷等级的同结构产品，仅需调整筒体直径、阻尼孔孔径与介质粘度参数即可完成系列化设计。
