六角通孔传力拉杆结构设计

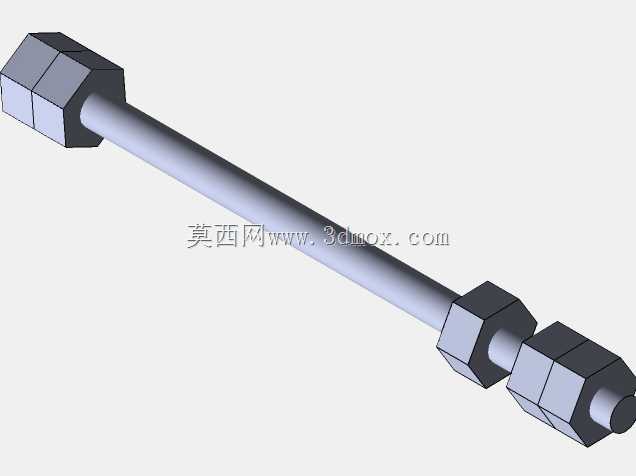

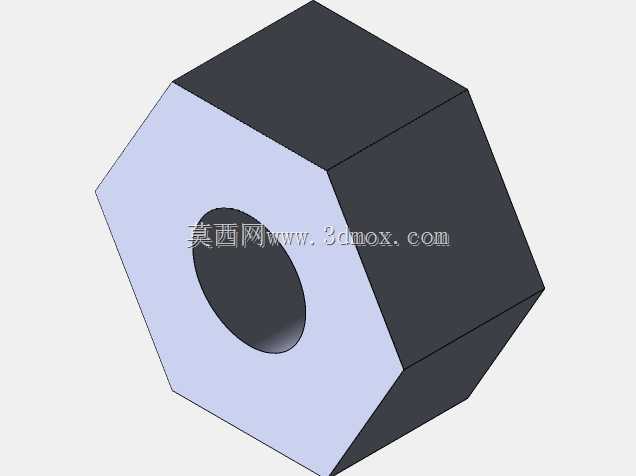

　　在长距离力传递的机械结构场景中，这类六角带通孔的拉杆构件是十分常见的受力单元，常见于仪器仪表的张紧调节机构、小型起重设备的牵引连接、压力加工设备的行程联动部位，核心作用是在跨距较大的安装空间内，以尽可能小的材料自重完成大载荷的力传导，避免采用实心大截面杆件带来的材料浪费与整机重量冗余。从结构设计逻辑来看，该构件采用外六角的外形轮廓，并非随意选择的造型，一方面六角面可以适配标准扳手的夹持需求，在装配预紧、后期维护调节时无需额外设计专用夹持位，直接用常规五金工具即可完成锁紧、松紧调节操作，大幅降低现场装配的工具适配成本；另一方面六角截面的抗弯截面模量在同截面外接圆尺寸下，相比方形截面拥有更均匀的应力分布，

　　不会出现方形边角处的应力集中问题，相比圆形截面又能提供可靠的夹持面，平衡了加工便利性、受力性能与装配实用性。构件中心的同轴通孔设计，主要有两个层面的工程考量，其一可以大幅降低杆件自身的重量，在长距离布置时减少构件自重带来的附加挠度，避免拉杆因为自身下垂导致传力方向出现偏移，影响整套机构的力传递精度；其二中心通孔可以作为穿装通道，既可以穿装定位销实现拉杆与两端连接件的径向定位，也可以穿装线缆、润滑管路等附属部件，提升结构空间的利用率，在紧凑的仪器仪表内部结构中，这种集成式的结构设计能有效减少额外的走线、定位空间占用。从安装边界来看，该类拉杆的外接六角尺寸需要匹配对应规格的扳手开口尺寸，设计时需要预留足够的扳手操作空间，

　　避免安装时扳手与周边结构发生干涉；中心通孔的直径需要根据穿装件的尺寸、拉杆自身的抗拉强度需求综合计算，确保通孔削弱后的截面抗拉安全系数满足设计载荷要求，通常在静态载荷场景下安全系数不低于2.5，存在交变载荷的场景下需要提升至3.5以上，同时要对通孔的内壁加工粗糙度做合理控制，避免内壁加工刀痕带来的应力集中，引发长期使用过程中的疲劳断裂问题。在实际选型应用时，需要根据整套机构的最大传力载荷、两端连接点的安装距离、允许的最大挠度值来确定拉杆的总长度与六角截面的尺寸，若应用在存在振动的设备场景中，还需要在六角端面与连接件的接触位置增加防松垫片，避免长期振动导致拉杆连接松动，影响传力可靠性。这类拉杆的加工通常采用棒料直接铣削六角外形后钻镗中心孔的工艺，加工过程中需要重点保证外六角的同轴度与中心通孔的轴线直线度，避免因为形位公差超差导致装配后出现别劲、受力不均的问题，影响构件的实际使用寿命。
