直径30毫米小型汽车橡胶轮胎带轮毂结构

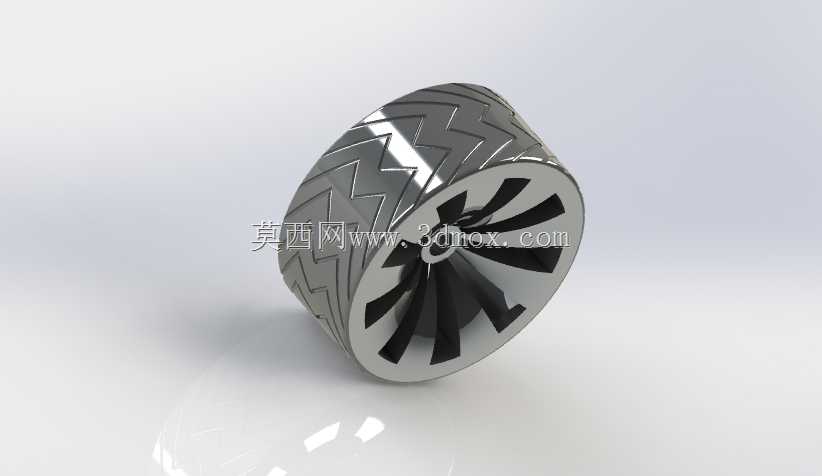

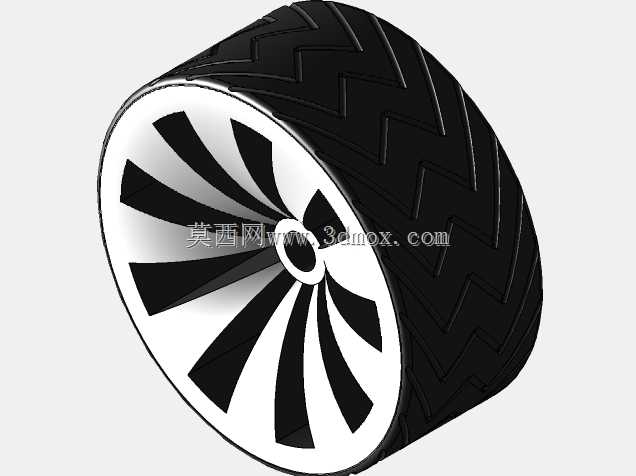

这款小尺寸轮组在小型智能代步设备、桌面级模型车、微型巡检机器人的行走机构中应用十分广泛，直径30毫米的尺寸边界，刚好适配对安装空间有严格限制的紧凑设备布局，不会占用过多底盘预留空间，也能为设备内部的电控、传动部件留出足够排布余量。从结构设计来看，轮胎表面采用连续折线形胎纹布局，这种胎纹并非随意设计，折线的走向可以在硬质铺装路面行驶时有效分散接触应力，既保证直行时的抓地稳定性，也能在小半径转向时减少胎面的侧向滑移，同时胎纹的沟槽深度控制在合理范围，不会因为沟槽过深导致胎体刚性不足，也不会因为沟槽过浅丧失基础的排水、排屑能力，在轻微积灰或者少量水渍的平面上行驶时，能避免轮组打滑空转。轮毂部分采用辐条式镂空结构，十二片放射状辐条从中心安装孔向外延伸至轮辋位置，这种设计首先是在保证轮毂整体结构强度的前提下，尽可能降低轮组自身的转动惯量，让驱动轮的启停响应更迅速，不会因为轮组自重过大增加驱动电机的负载，同时镂空的辐条间隙也能在轮组高速转动时形成一定的空气导流效果，帮助轮毂内侧的传动部件带走部分工作热量。中心的安装孔采用同轴定位设计，安装时可以直接和标准直径的输出轴配合，不需要额外做转接衬套就能保证轮组的转动同轴度，避免行驶过程中出现轮组偏摆、跳动的问题。轮辋和轮胎的配合位置做了一圈限位凸台，装配时橡胶轮胎可以紧密卡合在凸台内侧，即使设备频繁加减速、转向，轮胎也不会从轮辋上发生滑脱错位，不需要额外涂抹粘接剂就能保证两者的连接可靠性。在实际选型使用时，这款轮组的安装边界需要注意，轮毂背面的安装沉孔深度要和输出轴的伸出长度匹配，保证轮组安装到位后不会和底盘的固定结构发生运动干涉，同时轮组的宽度尺寸也要和底盘轮舱的预留宽度对应，留出0.2到0.3毫米的侧向间隙，避免轮组转动时和轮舱侧壁产生摩擦阻力。胎面的橡胶材质选用中等硬度配方，邵氏硬度控制在60到65度区间，既保证足够的耐磨性，延长轮组的使用寿命，也能提供合适的路面缓冲能力，在经过微小的路面凸起时，胎面可以发生微量形变吸收震动，减少震动传递到设备主体上，保护设备内部的精密电子元件不受震动影响。
