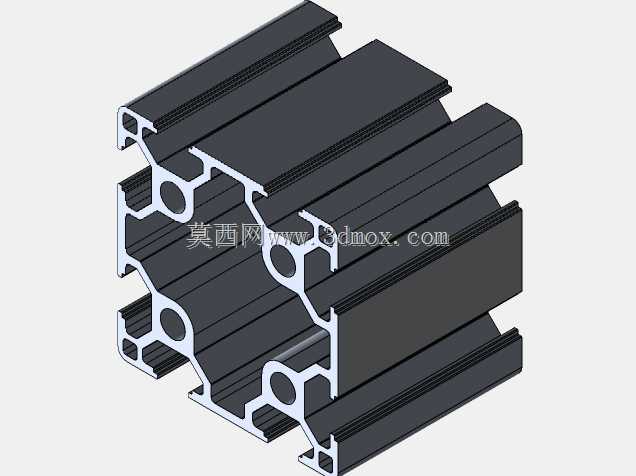

6060规格工业铝挤压型材结构设计

这款60mm×60mm规格的铝挤压型材，是工业设备机架搭建场景里的常用基础构件，在自动化生产线护网、小型设备承重机架、检测设备工作台框架、输送线侧部支撑结构中都有极高的应用占比。从截面设计逻辑来看，型材四周预留的标准T型槽结构，能够兼容通用规格的T型螺栓、滑块螺母等紧固件，不需要在型材本体上额外做打孔攻丝处理，装配时可以根据实际安装需求灵活调整连接件的固定位置，大幅降低现场改造成本，也方便后期设备迭代时的框架结构调整。型材内部的空腔与加强筋布局，是经过力学载荷校核设计的，四个角位的圆弧过渡与中空加强结构，在控制型材整体重量的同时，保证了截面的抗弯、抗扭性能，在常规静态承重场景下，单根型材作为竖向支撑时可以满足中小型设备的机架承重需求，不会出现长期负载下的形变问题。从安装边界来看，这款型材的截面外轮廓尺寸严格控制在60mm×60mm，相邻型材拼接时可以采用标准的角码、角槽连接件实现90度垂直连接，也可以通过弹性扣件、内置连接件实现隐藏式装配，保证框架外表面的平整性，不会有突出的连接件影响外围护板的安装。型材表面的氧化处理层预留了足够的附着基础，后期如果需要做防静电喷涂、颜色标识处理都可以直接在表面加工，不需要额外做表面打磨预处理。在实际选型使用时，这款型材既可以作为主框架的竖向承重立柱，也可以切割成不同长度作为横向支撑梁，搭配同系列不同规格的铝型材可以组合出不同尺寸的设备框架，不需要额外开模定制，能够大幅缩短非标设备的设计与生产周期。型材槽道内部的尺寸设计也兼容常规的密封条、端盖、活动脚轮、调节脚杯等配套配件，框架组装完成后可以直接安装配套附件，不需要对型材做二次切削加工，减少现场加工的工序量。很多做非标自动化设计的工程师在搭建中小型设备框架时，会优先选用这个规格的型材，核心原因就是其通用性强，配套配件供应链成熟，不管是小批量打样还是批量生产都能快速采购到对应物料，而且装配难度低，普通装配工人经过简单培训就能完成框架组装，不需要专业的焊接设备，组装完成的框架尺寸精度也更容易控制，不会出现焊接变形导致的装配误差问题。
