长行程可弯曲柔性线缆防护拖链结构

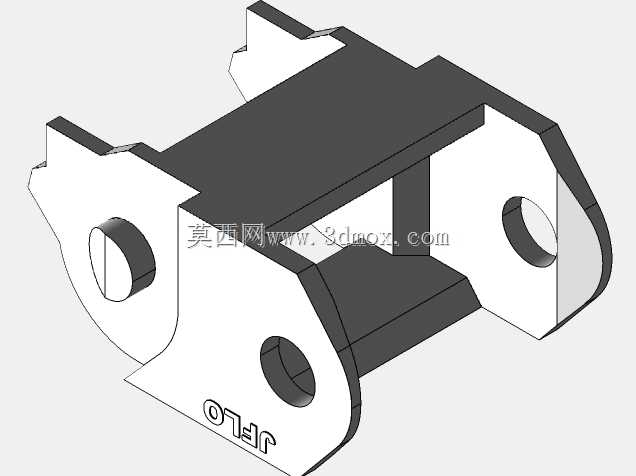

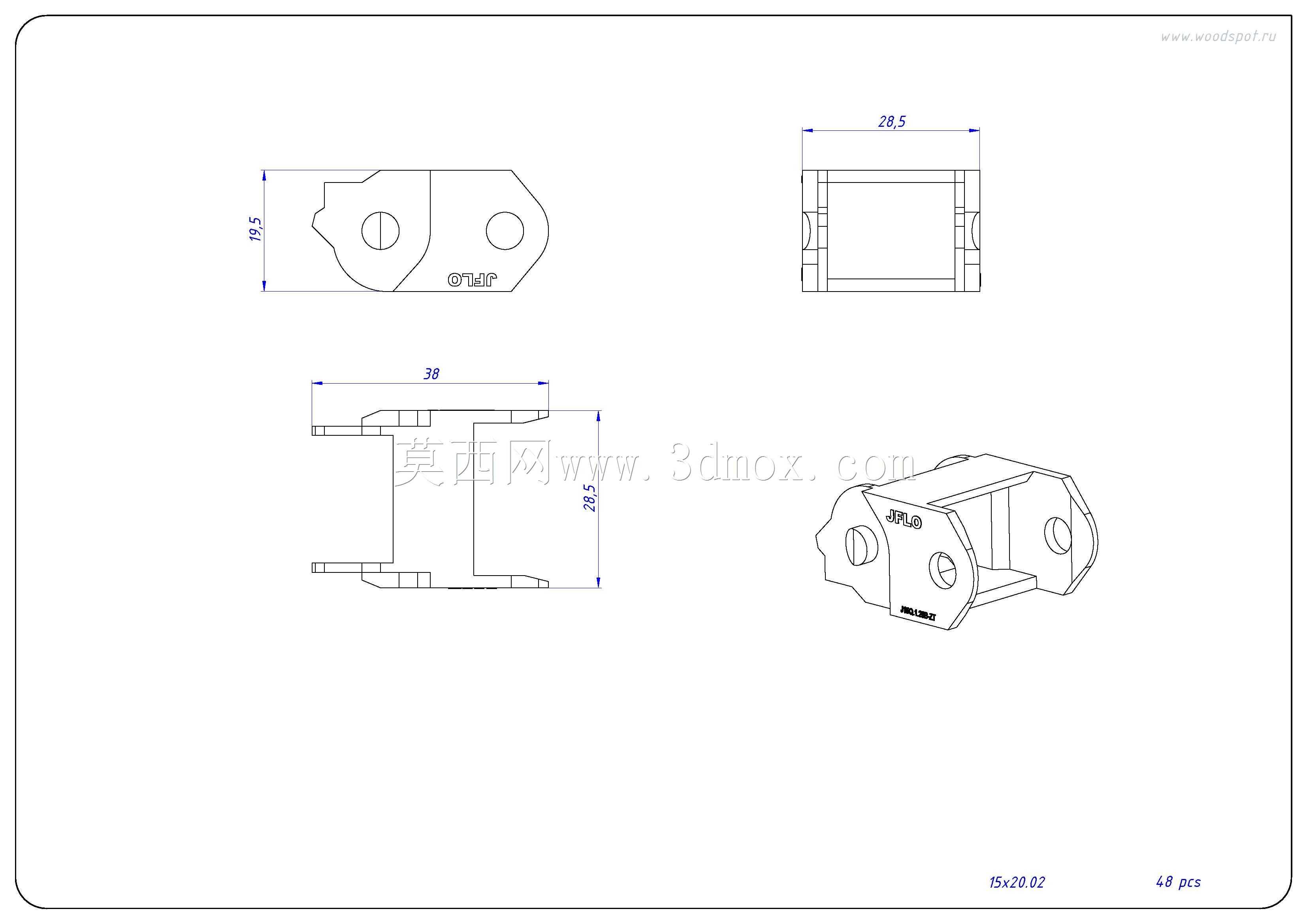

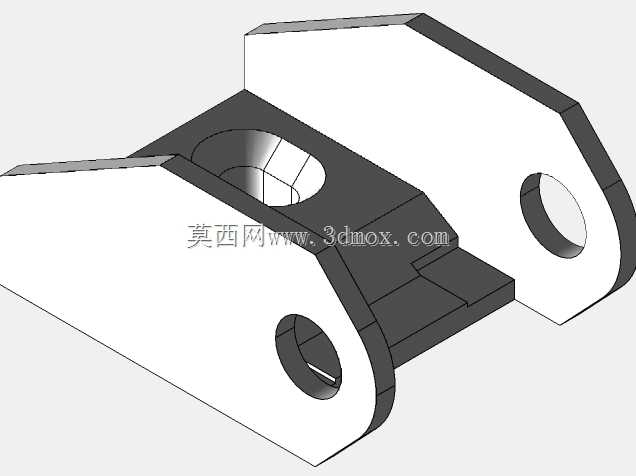

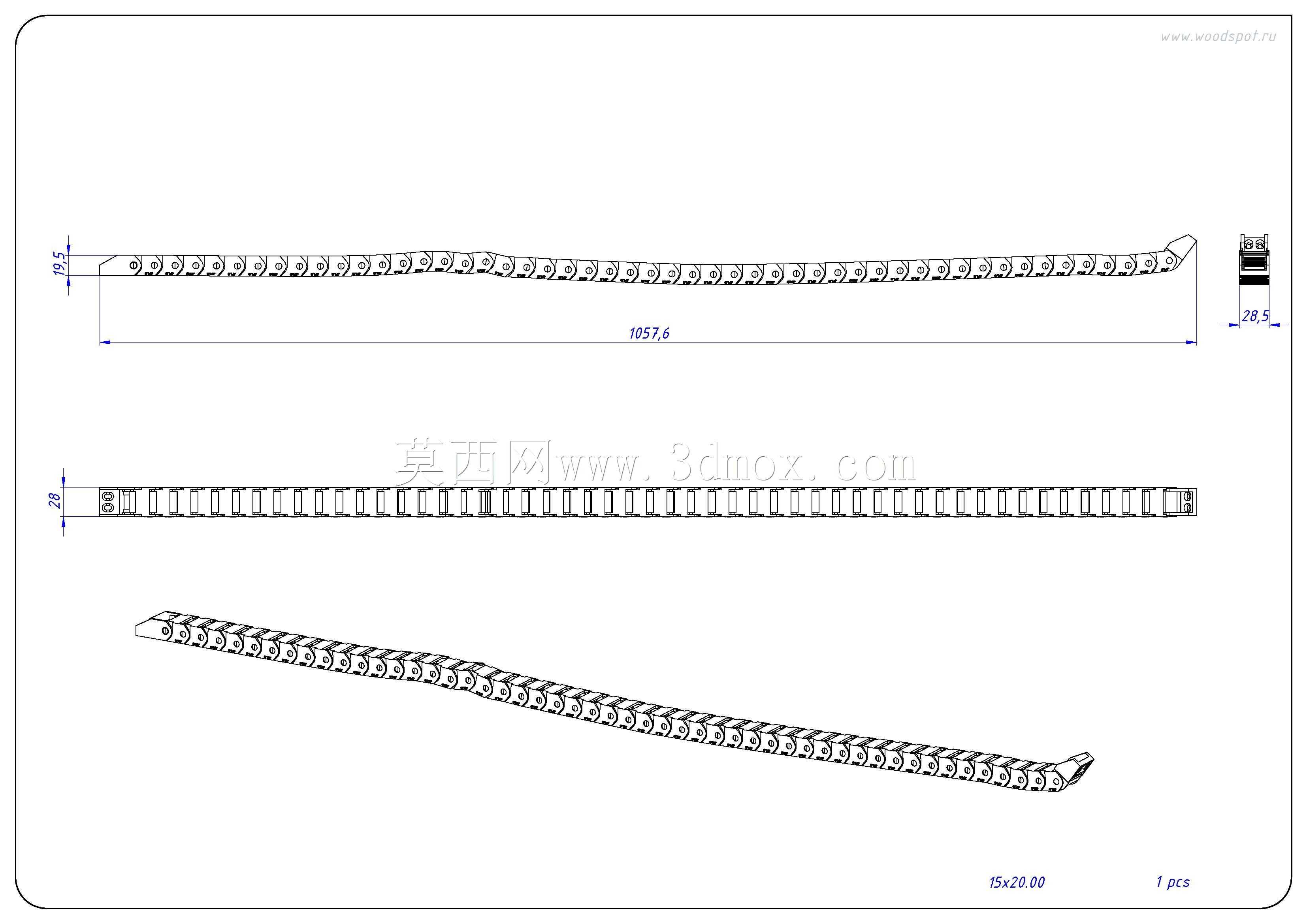

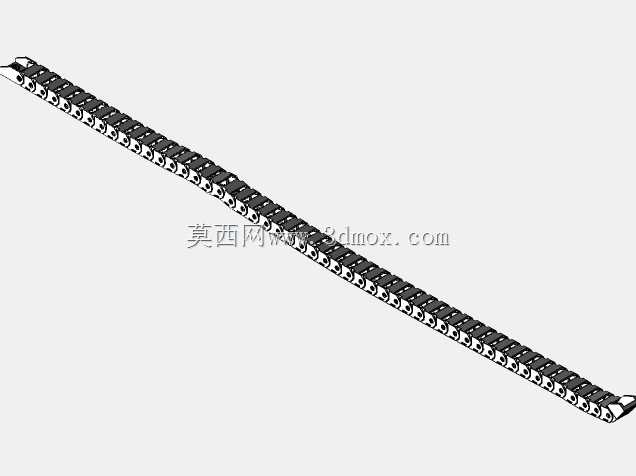

　　在各类自动化生产线、长行程移动设备的布线场景中，线缆随设备往复移动时极易出现拉扯磨损、弯折疲劳、杂乱缠绕等问题，这类柔性电缆通道正是为解决此类布线痛点设计的走线防护部件。从结构设计来看，该拖链采用多节等距链节铰接的组合形式，单节链节之间预留了合理的转动间隙，既可以实现水平方向的长距离铺设支撑，也能根据设备移动轨迹完成设定半径的弯曲转向，不会出现卡滞或过度弯折损伤内部线缆的情况。从安装边界尺寸来看，该款拖链伸直状态总长度接近1058mm，弯曲段的外侧高度为29.5mm，链身整体厚度控制在15mm级别，属于小规格轻型拖链，适配安装空间紧凑、线缆布设数量不多的轻型移动机构，安装时可根据实际走线需求裁剪对应长度的链节，

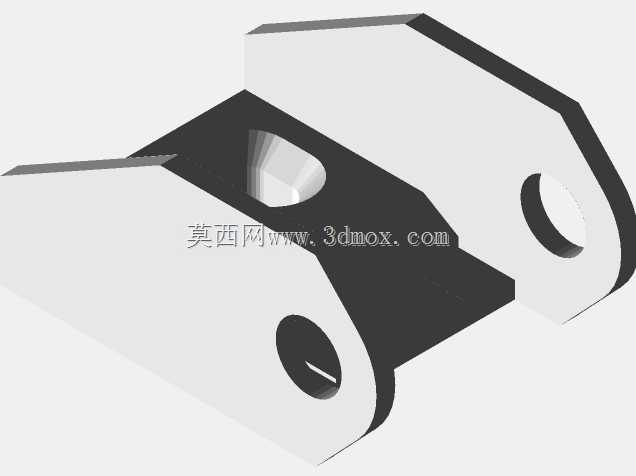

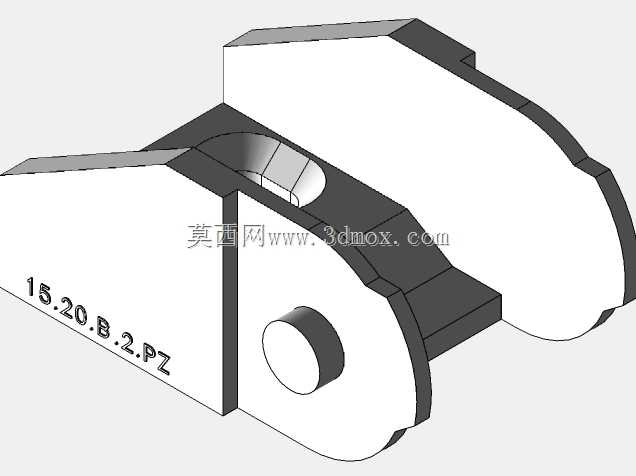

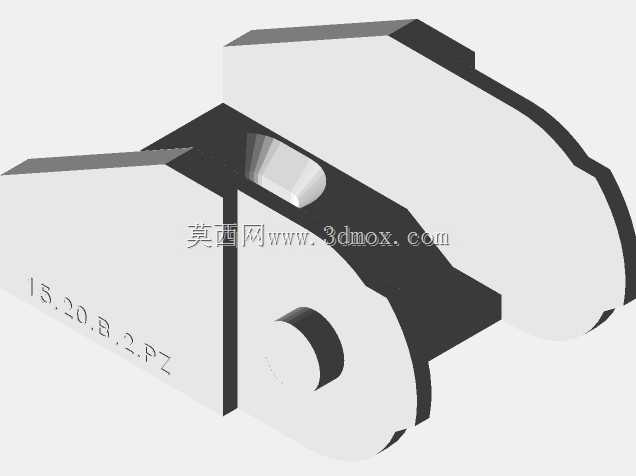

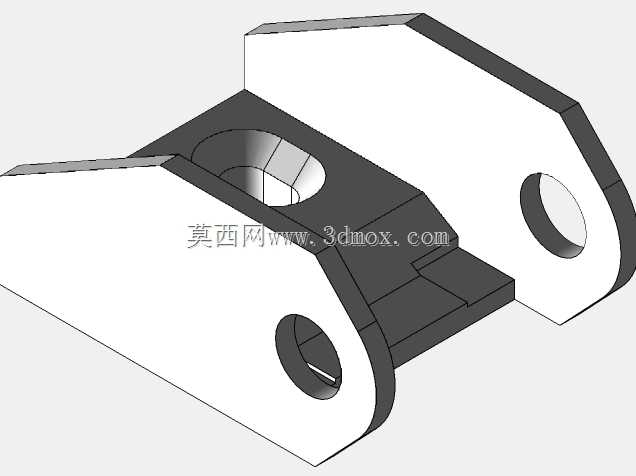

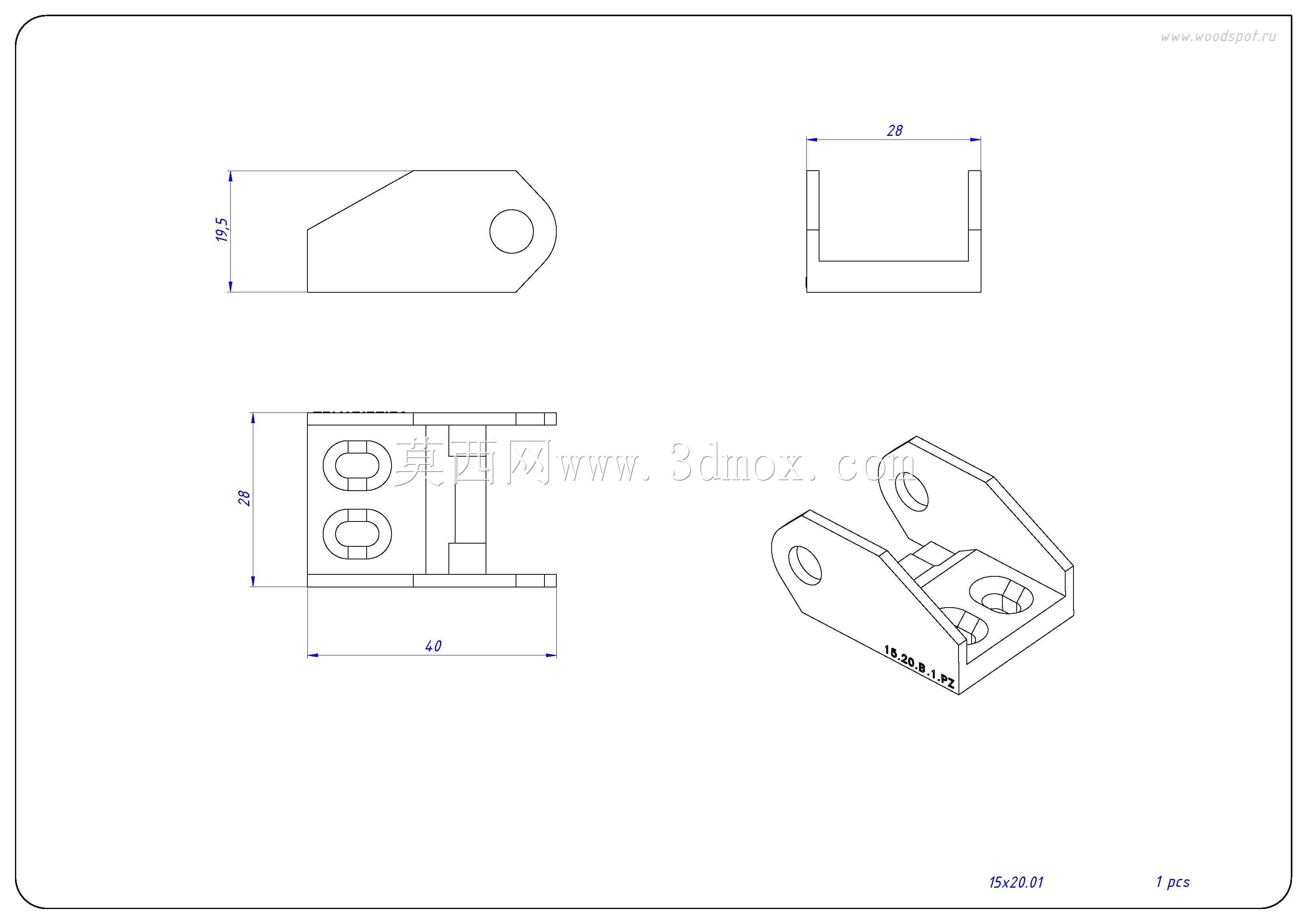

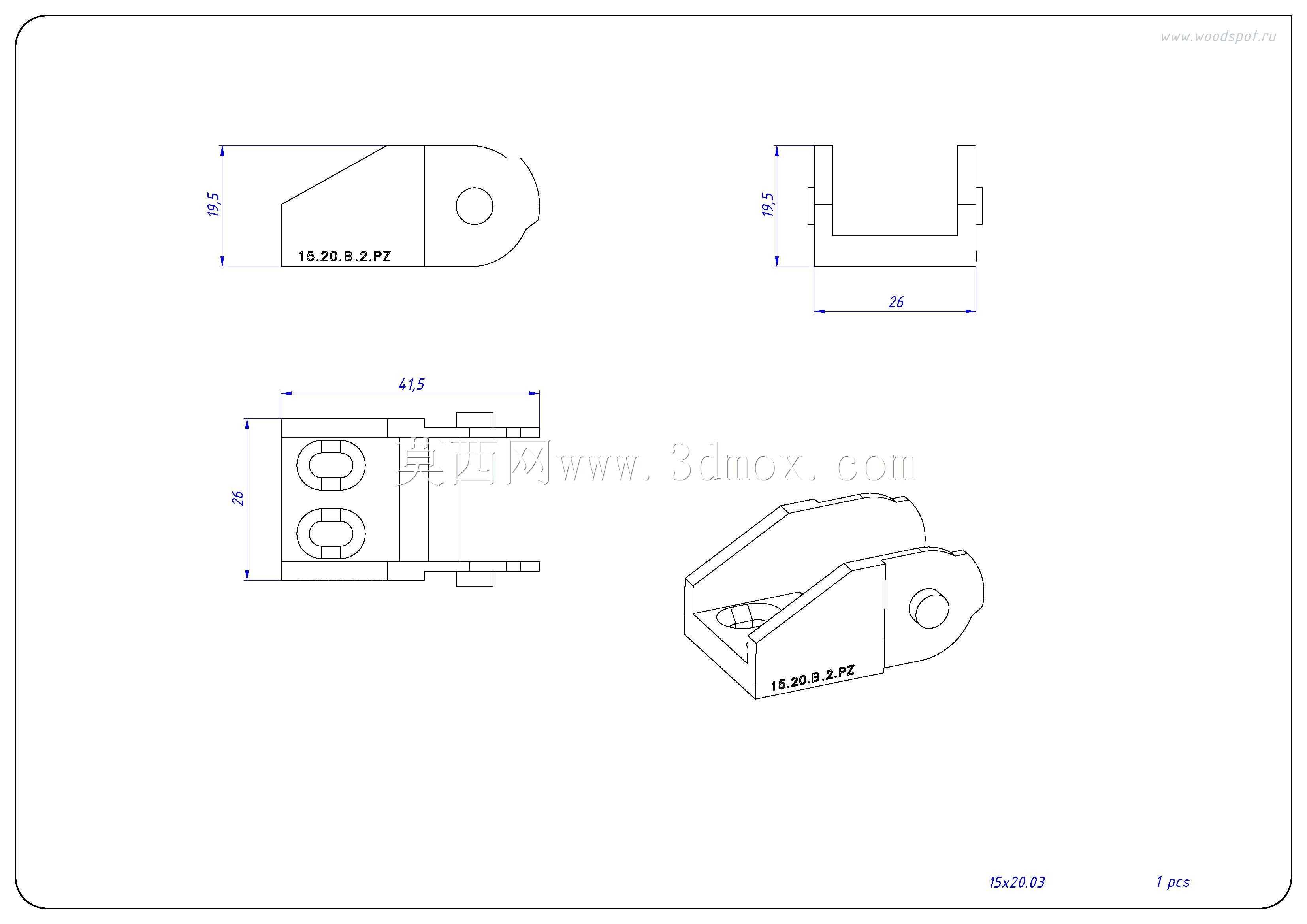

　　两端通过配套的固定接头分别连接设备固定端与移动端，即可完成走线通道的搭建。实际应用中，这类拖链可以将动力电缆、信号控制线、气动软管等管线规整收纳在链身内部的空腔中，设备往复移动时拖链随动弯曲，全程对内部管线形成包覆防护，避免管线直接接触设备运动部件、车间金属切屑或油污，大幅延长管线的使用寿命，同时也能让设备整体布线更规整，减少后期运维时的管线排查难度。设计过程中需要重点校核链节铰接处的转动灵活性与结构强度，既要保证往复运动时链节转动顺滑无卡顿，也要确保链身悬空铺设时不会出现下垂变形幅度过大的问题，同时链节内部的分隔空间可以根据不同管线的直径做适配调整，避免不同类型管线在拖链内部互相摩擦干扰。这类轻型拖链多用于小型自动化模组、检测设备滑台、3D打印设备等行程适中、负载较轻的移动机构中，相比重型钢制拖链自重更轻，运行时噪音更低，安装维护也更便捷，不需要复杂的辅助支撑结构就能满足常规的走线防护需求。
