外啮合齿轮式液压动力输出泵结构

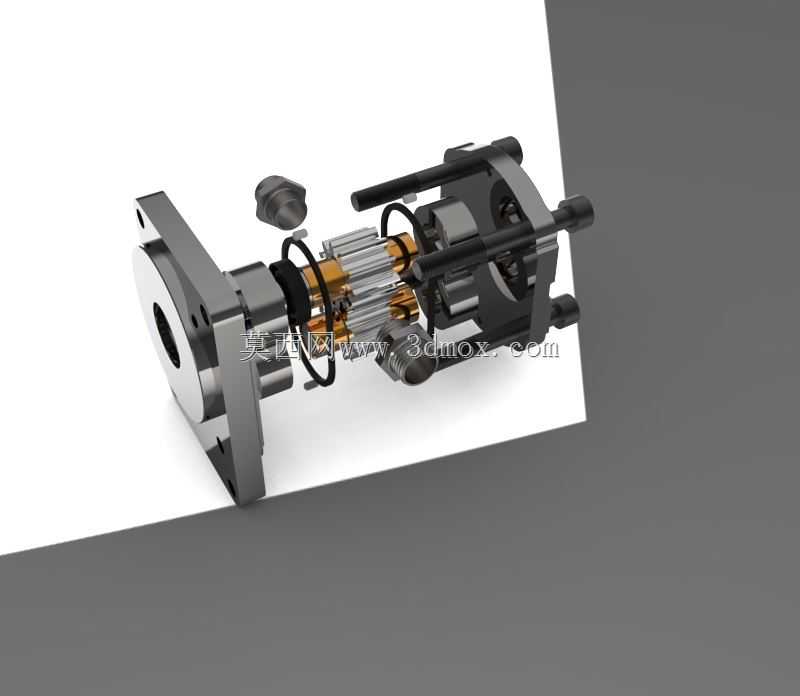

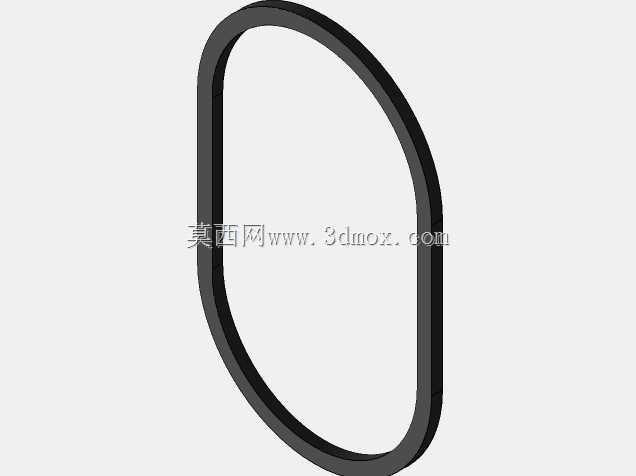

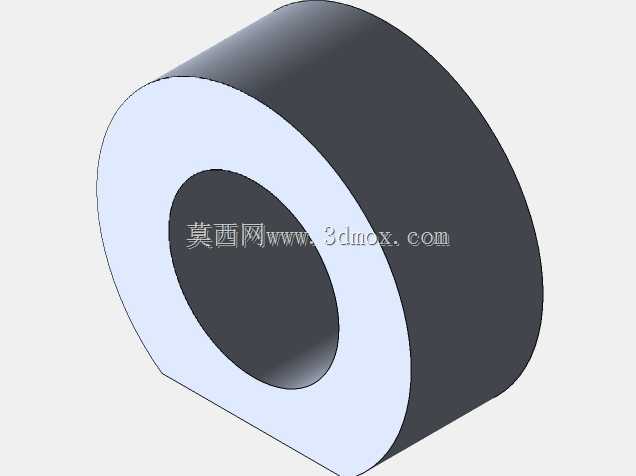

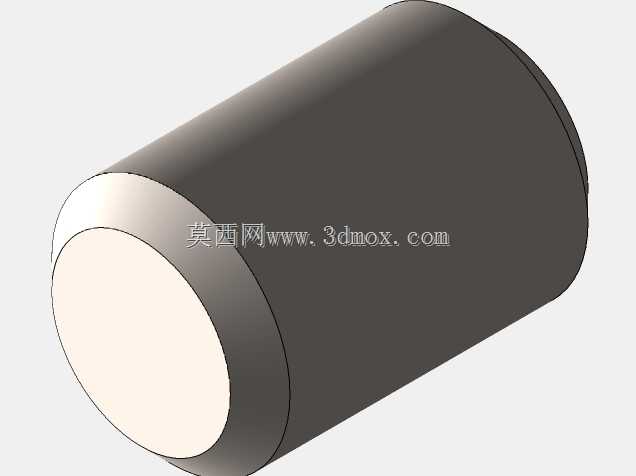

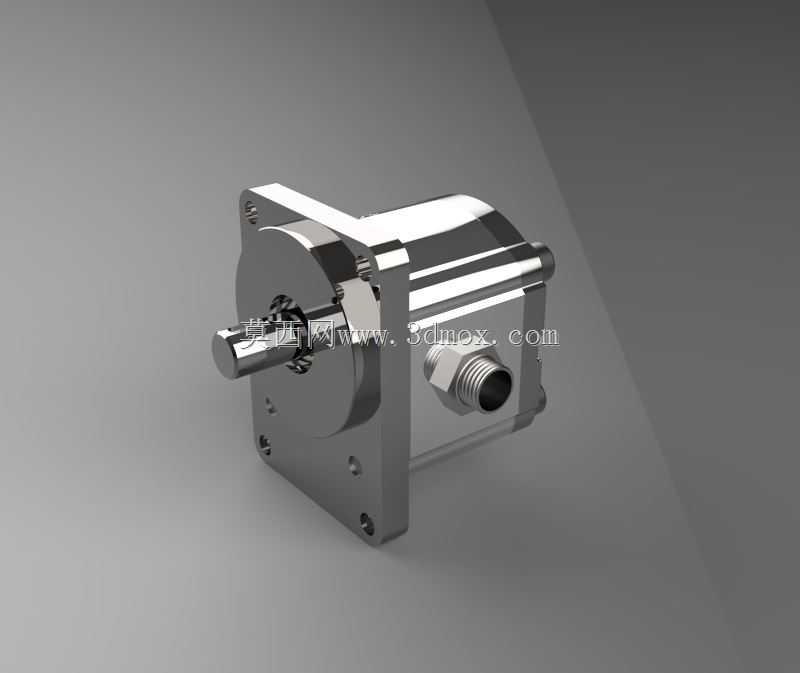

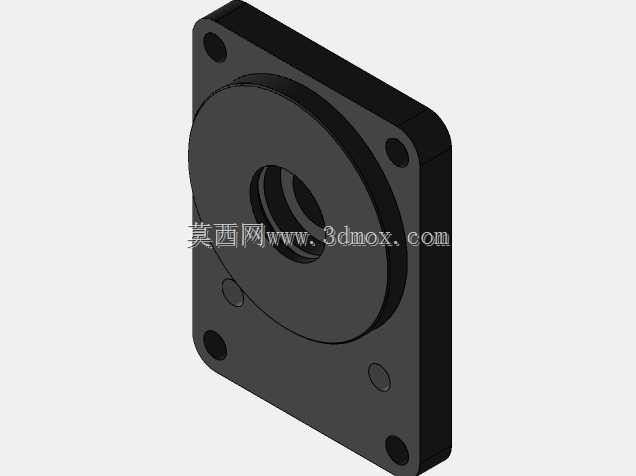

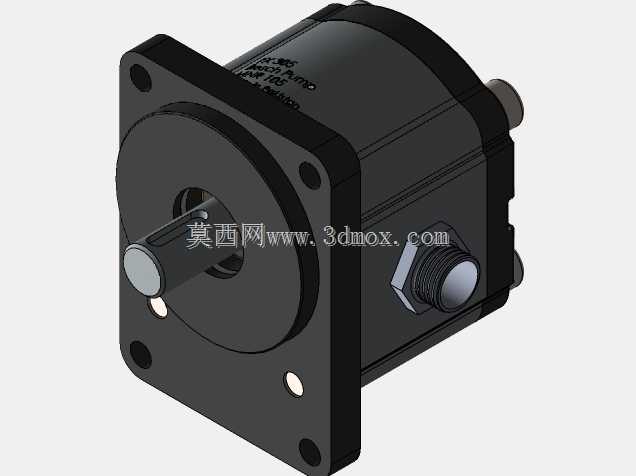

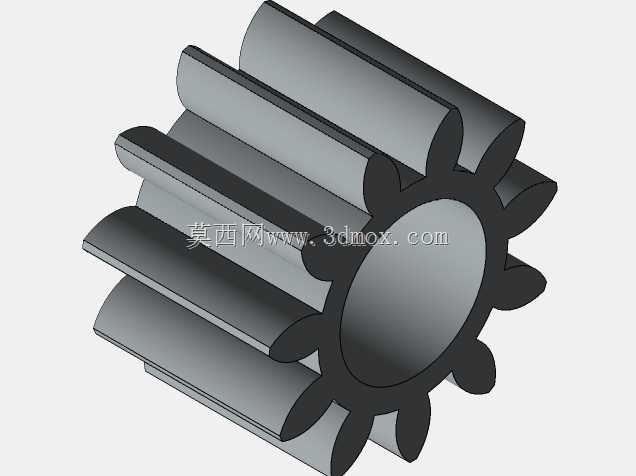

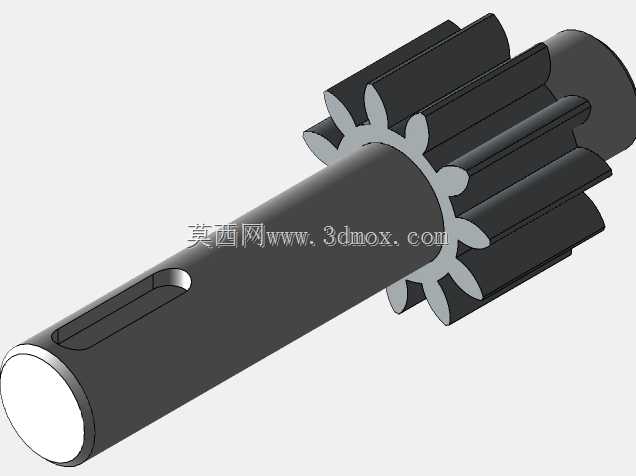

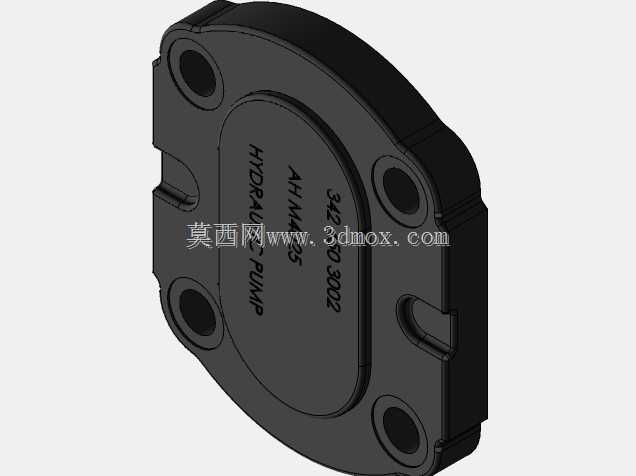

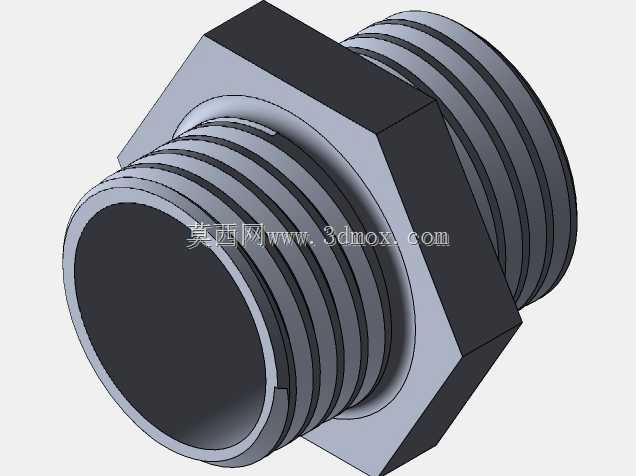

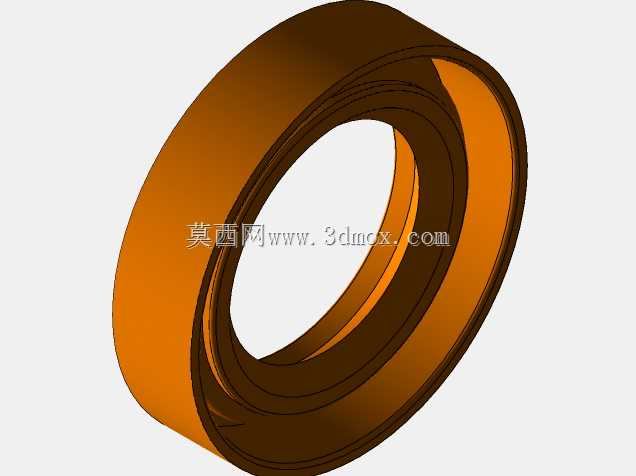

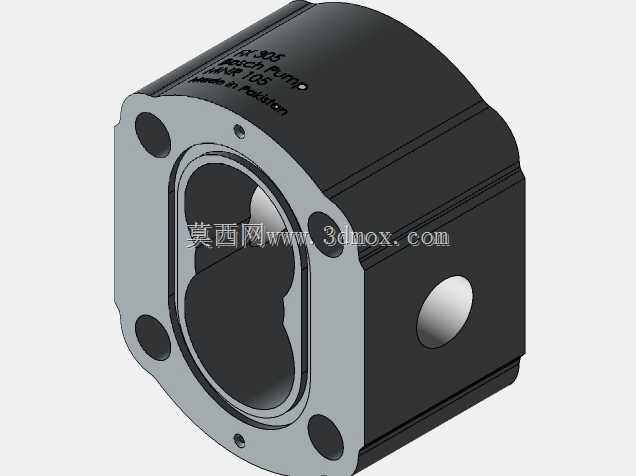

这款液压泵采用外啮合齿轮作为核心动力转换结构，在各类固定工业液压站、移动工程机械的液压回路中承担动力源角色，可将原动机输入的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定压力油输出。从结构设计来看，泵体采用分体式端盖加主壳体的组合结构，进出油口布置在前端法兰侧，安装法兰采用标准止口定位设计，可直接匹配常规液压站的安装面板或发动机取力口的连接尺寸，轴向安装尺寸紧凑，不会在设备布局中占用过多轴向空间，适配多数紧凑型液压动力单元的安装边界。内部齿轮采用斜齿修正齿形设计，相比直齿齿轮啮合过程更平顺，工作时的流量脉动更小，可有效降低回路压力波动，减少管路振动与噪音，齿轮与端盖之间设置有浮动压力补偿侧板，可在工作压力升高时自动补偿轴向间隙，减少内泄漏，保证高压工况下的容积效率。泵轴采用双轴承支撑结构，输入端可通过平键连接电机或内燃机取力轴，轴伸处设置有双唇口密封圈，可防止高压油外泄同时阻挡外界粉尘杂质进入泵腔，避免齿轮、轴承等运动部件出现异常磨损。壳体上预留的紧固螺栓孔沿圆周均匀分布，装配时可按照对角顺序逐步拧紧，保证端盖与主壳体的结合面压力均匀，避免出现局部间隙过大导致的漏油问题。在实际选型应用中，这款泵可适配矿物基液压油工作介质，常规工况下可用于机床液压夹紧回路、工程机械举升系统、农机液压悬挂系统等场景，安装时需保证泵轴与原动机输出轴的同轴度误差控制在允许范围内，避免额外径向力作用在泵轴上导致轴承过早失效，吸油口管路需保证足够通径，减少吸油阻力，避免出现吸空导致的气蚀问题。模型完整还原了内部齿轮啮合关系、密封件安装位置、紧固件排布以及外部安装接口的尺寸细节，可直接用于液压系统布局干涉检查、安装工位模拟以及液压原理教学演示，结构拆解状态可清晰展示各零件的装配顺序与配合关系，帮助设计人员快速理解齿轮泵的工作原理与装配逻辑，在进行液压站三维布局时，可直接调用该模型核对安装孔位、进出油口方向与周边管路、阀块的空间距离，避免实际装配时出现干涉问题。
