CC6902电流检测模块电路板结构设计

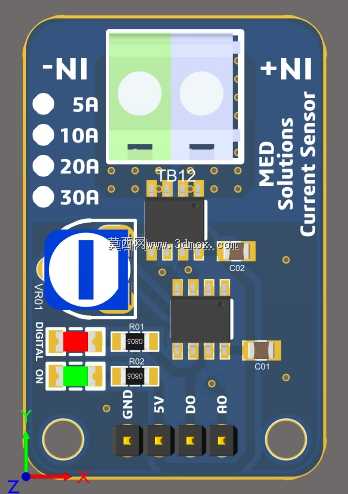

　　这款电流检测模块的结构设计，核心围绕小空间内的电流采样可靠性展开，在做整机布局时，首先要考虑的是载流路径的走向，模块上标注的-NI与+NI端是主电流的进出通路，对应5A、10A、20A、30A四档量程的载流能力，在PCB铺铜时特意做了加宽处理，避免大电流通过时出现局部过热的问题，板边预留的两个圆形安装孔位置，刚好适配常用的M3螺丝固定，安装时要注意与周边强电回路保持至少2mm的电气间隙，防止出现爬电风险。模块上的数字输出DO与模拟输出AO引脚，排布在板边的接线端子侧，接线端子采用间距2.54mm的标准接插件，和常规工控板的接线座完全兼容，现场布线时可以直接使用标准杜邦线或者冷压端子连接，不需要额外定制转接件。

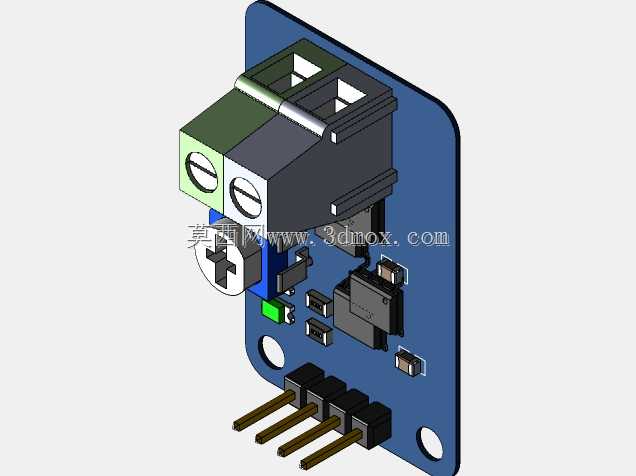

　　板上预留的GND与5V供电引脚位置，做了丝印清晰的极性标识，避免现场接线时出现电源反接的问题，旁边的两个状态指示灯，红色对应电源接通状态，绿色对应信号输出正常状态，在设备调试时不用外接万用表，就能直观判断模块的工作状态，大幅缩短现场排查故障的时间。在做三维建模时，特意还原了板上所有元器件的实际高度，核心采样芯片的高度、接插件的凸起高度、指示灯的透光柱高度都按照实际物料尺寸建模，在做整机装配干涉检查时，可以直接导入这个模型验证安装空间，不会出现元器件和周边结构件碰撞的问题。模块的主采样区域做了局部的铺铜隔离，避免板上其他信号走线对电流采样精度造成干扰，板上的阻容元器件都采用0805封装的通用物料，后期维护更换时不需要找特殊规格的备件，

　　降低运维的物料储备成本。在实际应用场景中，这类模块常被用在小型自动化设备的电流回路监测、机器人关节的电流过流保护、低压配电回路的负载电流采样场景中，安装时要注意让主电流的走线方向和模块上的标识方向保持一致，避免采样值出现反向偏差，模块的整体外形尺寸控制在极小的范围内，可以直接嵌入到紧凑的设备控制舱内部，不需要额外占用大量安装空间，板边的圆角处理也避免了安装时划伤操作人员的手部，所有外露的焊盘都做了阻焊层覆盖，只有接线位置的焊盘露铜，减少积尘导致的短路风险。
