可堆叠式Arduino Uno开发板安装支架

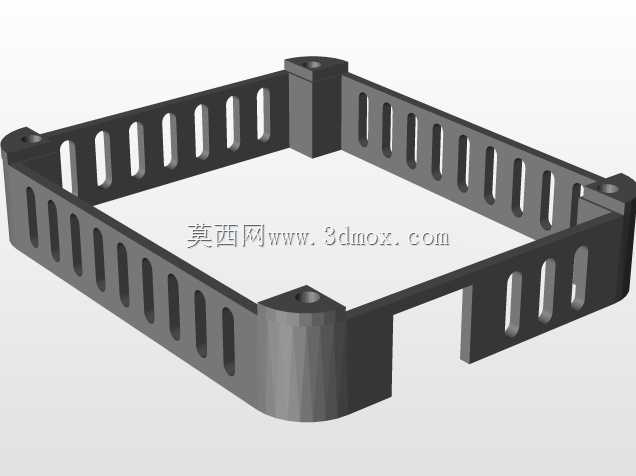

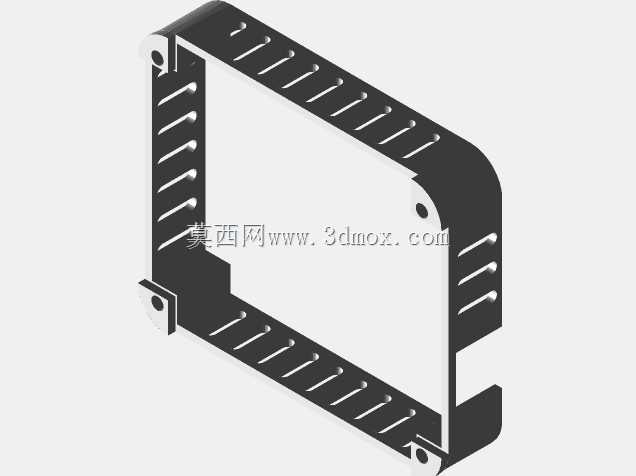

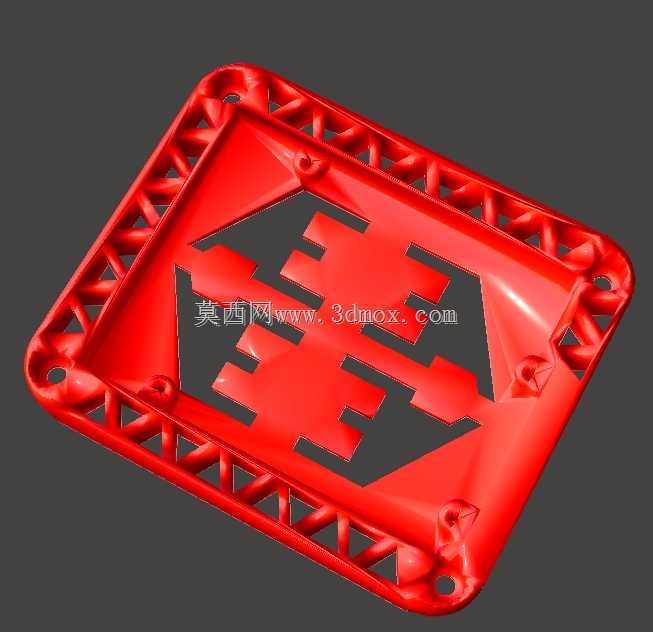

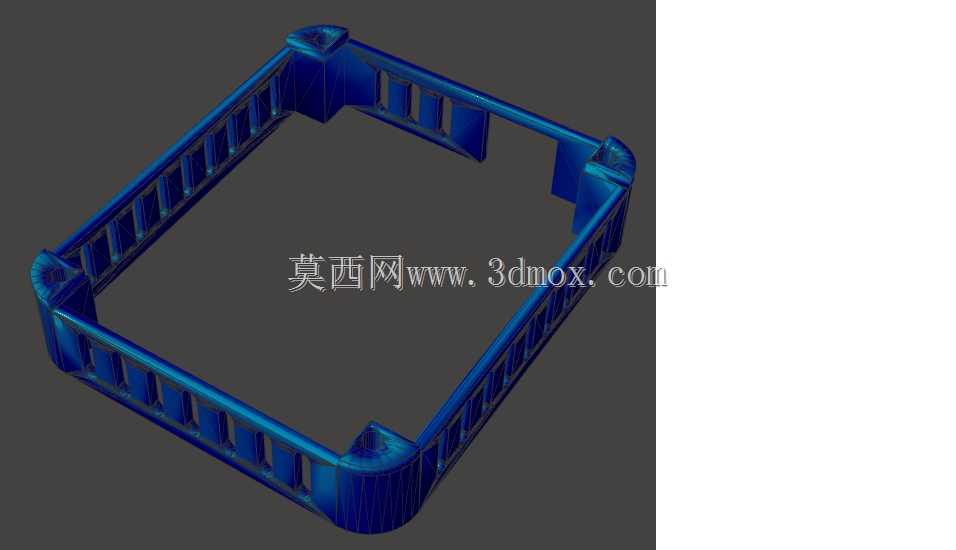

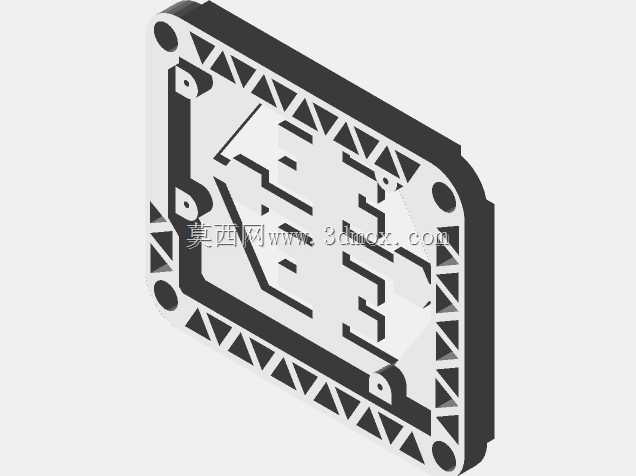

在嵌入式开发、创客原型搭建、小型智能设备试制场景中，Arduino Uno开发板的固定与堆叠一直是影响项目整洁度与可靠性的细节问题，这款可堆叠支架正是针对这类实际使用痛点设计的结构件。从实际使用需求出发，设计时首先考虑了开发板安装后的接口可达性，支架预留了电源连接器、编程下载接口的完整操作空间，安装后无需拆卸支架即可完成供电接线、程序烧录等常规操作，避免了传统固定方式下每次调试都要拆装固定件的繁琐。支架采用镂空桁架式的边框结构，并非单纯的造型设计，这种结构在3D打印制作时能有效减少耗材用量，同时提升整体结构的抗扭刚性，边框处的加强筋布局经过受力校核，在多层堆叠时不会出现下层支架受压变形的问题，四个角位预留的安装孔位既可以用于单块支架在工作台、设备外壳上的螺丝固定，也可以作为多层堆叠时的定位连接孔，配合对应规格的铜柱或打印连接件就能实现多块开发板的层叠安装，充分利用垂直空间，适合紧凑型原型设备的内部布局。设计时严格匹配Arduino Uno开发板的标准安装孔距，板身的定位凸台刚好卡住开发板边缘，不会出现安装后板体晃动偏移的问题，中间区域的大尺寸镂空一方面是为了减轻支架自重，另一方面能给开发板底部的元器件留出足够的散热空间，避免长时间运行时热量在支架与板体之间积聚。考虑到创客群体常用的FDM3D打印工艺，支架的所有边角都做了圆角过渡，没有小于45度的悬空结构，打印时无需添加大量支撑，成型后去除支撑的工作量极小，表面质量更容易控制。在堆叠使用场景下，层与层之间的预留间隙经过测算，既能保证上层板的引脚不会触碰下层板的元器件，又不会让整体堆叠高度过高，适合用于小型智能终端、教学实验装置、桌面级传感节点这类对安装空间有严格限制的项目，单块支架的安装边界完全覆盖标准Arduino Uno板的外形尺寸，不会超出板体边缘过多，在设备内部安装时不会和其他元器件产生位置干涉。
