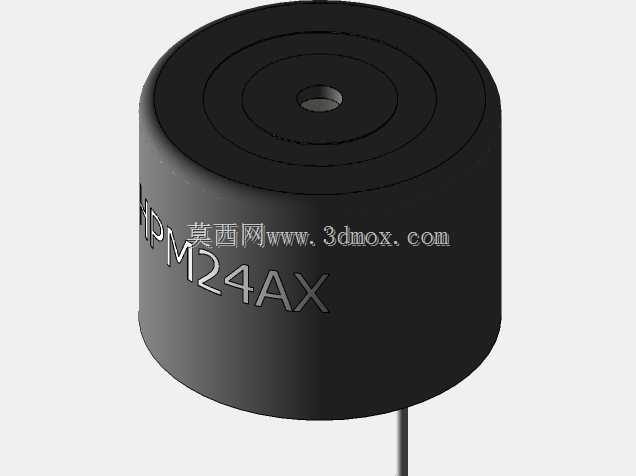

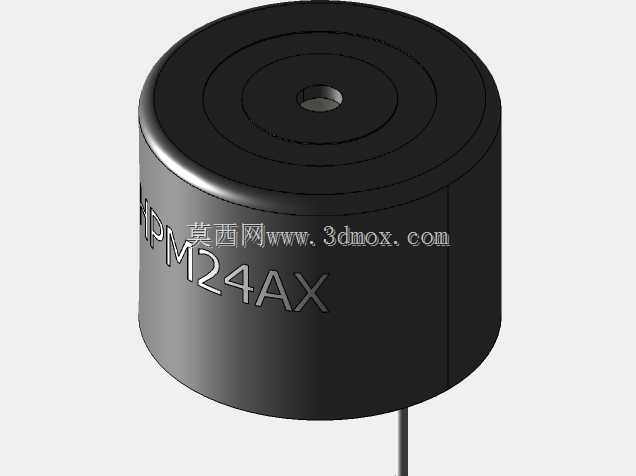

HPM24AX圆柱型吸盘式电磁铁三维结构

这款圆柱型电磁吸持部件，常被应用在自动化生产线的工件分拣工位、工装夹具的快速锁止环节、物流输送线的物料移载场景中，也可作为小型自动化设备的执行元件，完成薄型导磁工件的吸附、固定、移位动作，相比传统机械夹爪，它没有复杂的连杆传动结构，吸持动作无机械冲击，不会划伤工件表面，适合对表面光洁度有要求的导磁金属工件搬运作业。从结构设计来看，整体采用同轴圆柱构型，外壳做了发黑防锈处理，侧面蚀刻有型号标识，方便现场安装时快速识别规格，顶部端面为核心吸合工作面，加工有多层同心环槽，这类环槽结构可以在通电吸合时减少磁滞损耗，同时避免吸合面残留铁屑导致吸合间隙过大、吸力不足的问题，中心位置预留的通孔是安装定位孔，可穿入内六角螺丝将部件固定在安装基板上，底部引出的单根出线为供电引线，接线时需匹配对应直流供电参数，避免线圈过热烧毁。设计过程中优先考虑了安装边界的适配性，整体圆柱外径统一，安装时无需加工异形安装孔，只要在安装面板上加工对应中心螺纹孔即可完成固定，轴向尺寸紧凑，不会在小型自动化设备中占用过多安装空间，适合在狭窄的工装布局中使用。实际选型应用时，需要注意吸持力会随吸合间隙增大快速衰减，因此安装时要保证吸合工作面与待吸附工件的平行度，尽量减少工作气隙，同时该部件仅能吸附导磁金属材质工件，对铜、铝、不锈钢等非导磁材料无法产生有效吸持力，在非金属工件搬运场景中不适用。结构建模时，线圈部分被完全封装在金属外壳内部，既可以避免车间环境中的粉尘、切削液侵入线圈造成绝缘失效，也能提升整体结构的抗磕碰能力，适合在机加工车间、装配流水线这类有一定杂物飞溅的工况下长期使用，外壳的圆角过渡处理也避免了安装调试过程中锋利边角划伤操作人员的风险。
