圆柱凸轮直动从动件传动结构设计

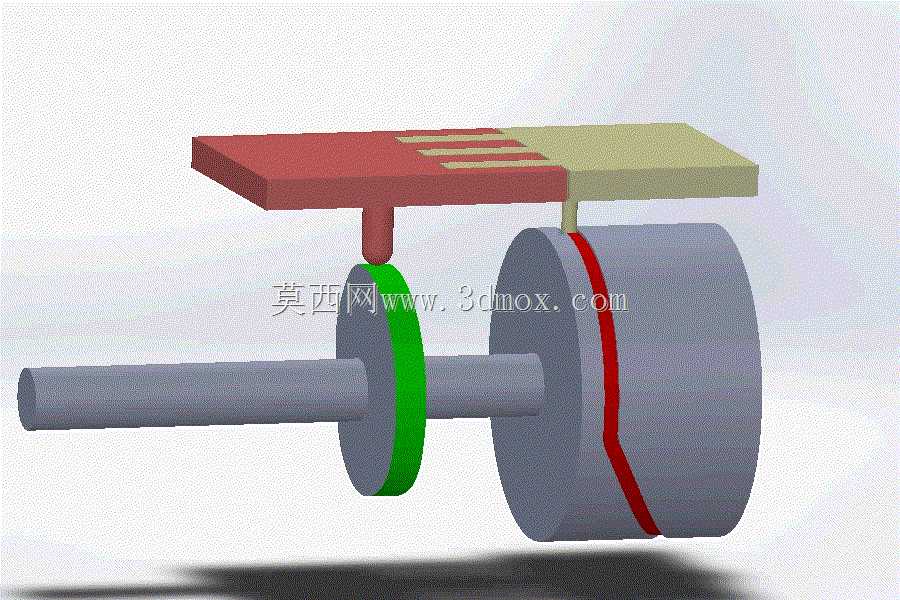

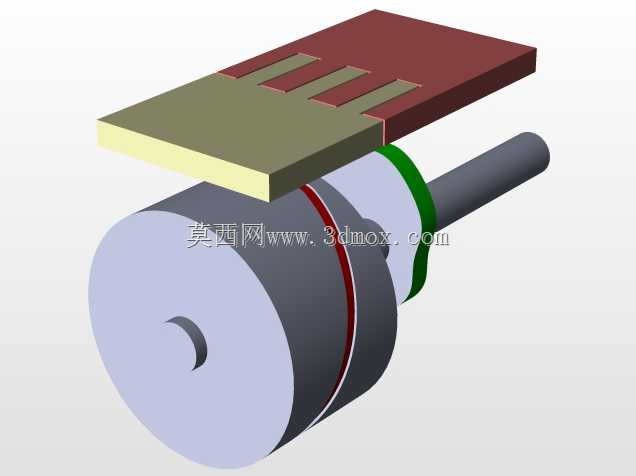

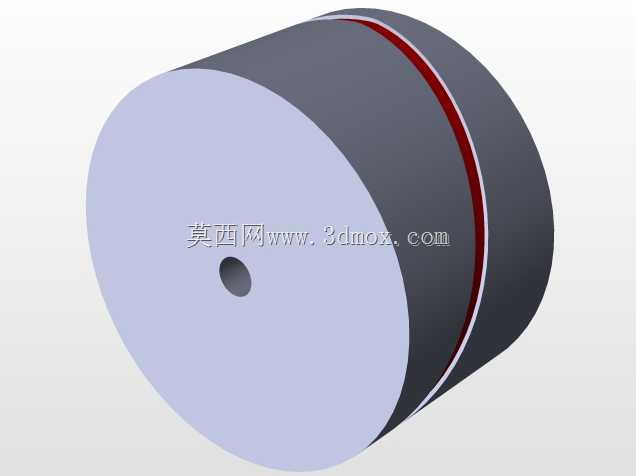

这套圆柱凸轮直动从动件结构，常见于轻工自动化设备的间歇送料工位，比如小型包装线的料片推送、电子元件分选设备的工位切换环节，核心作用是把转轴的连续回转运动，直接转化为从动件的直线往复动作，不需要额外添加连杆转换结构，整体传动链短，在小行程往复动作场景下的运行稳定性表现突出。从结构细节来看，圆柱基体上加工的曲线沟槽是整个部件的核心，沟槽的轨迹走向直接决定从动件的运动规律，图中可见的红色轨迹段对应从动件的工作行程，也就是推送负载的动作段，这段轨迹的升程变化率经过匹配设计，避免启动和停止阶段的刚性冲击，适配中低速轻载的传动场景；沟槽的宽度与从动件端部的圆柱滚子尺寸做了配合设计，预留了合理的装配间隙，既保证滚子能在槽内顺畅滚动，减少滑动摩擦带来的磨损，也能控制传动间隙，避免往复动作出现回程误差。直动从动件采用平板式端部结构，上方的平板可以直接安装推料块、吸盘等执行元件，不需要额外设计转接安装板，缩短了执行端的悬臂长度，能降低动作过程中的结构晃动。从动件与凸轮接触的位置设置了耐磨导向段，也就是图中的绿色环形限位结构，这个结构可以约束从动件的径向偏移，保证从动件始终沿轴向做直线运动，避免偏载导致的滚子卡滞、沟槽侧壁异常磨损问题。安装边界方面，整个结构的轴向安装尺寸以转轴的两个支撑段为基准，转轴两端预留了轴承安装位，可以直接装配到设备的墙板支撑座上，不需要额外定制复杂的安装支架；凸轮基体与转轴采用同轴装配设计，通过键连接传递扭矩，装配时只需要保证凸轮的周向相位与设备的动作时序匹配即可，调试难度较低。径向尺寸上，圆柱凸轮的外径根据从动件的行程做了匹配，保证沟槽的螺旋升角在合理范围内，避免升角过大导致从动件出现自锁问题；从动件的往复行程由沟槽的轴向长度决定，这套结构的行程适配小范围推送场景，从动件的导向段长度满足长径比要求，避免伸出过程中出现卡滞。设计过程中优先考虑了易维护性，滚子作为易损件可以单独拆卸更换，不需要整体拆卸凸轮或者从动件主体；凸轮沟槽的工作段做了表面硬化处理，提升长期运行的耐磨性能，适合固定节拍的连续生产场景。在实际设备选型适配时，这套结构可以根据实际负载大小调整凸轮基体的材质，轻载场景下可以采用工程塑料材质降低运行噪音，重载场景下更换为合金钢材质提升结构强度，整体结构的拓展性较强，能适配不同行业的小行程直线往复传动需求。
