双工位旋转夹持气动机械手末端执行机构

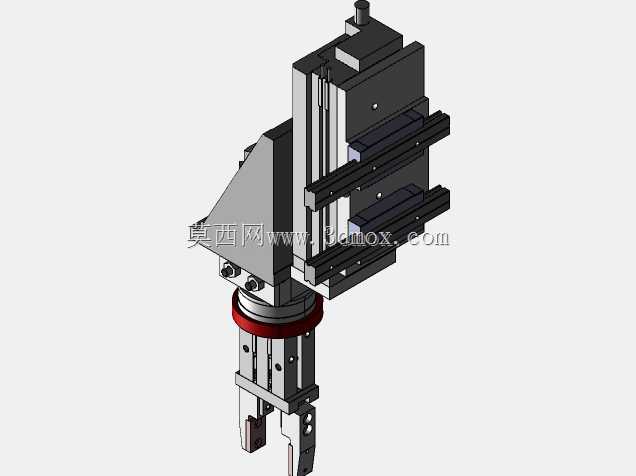

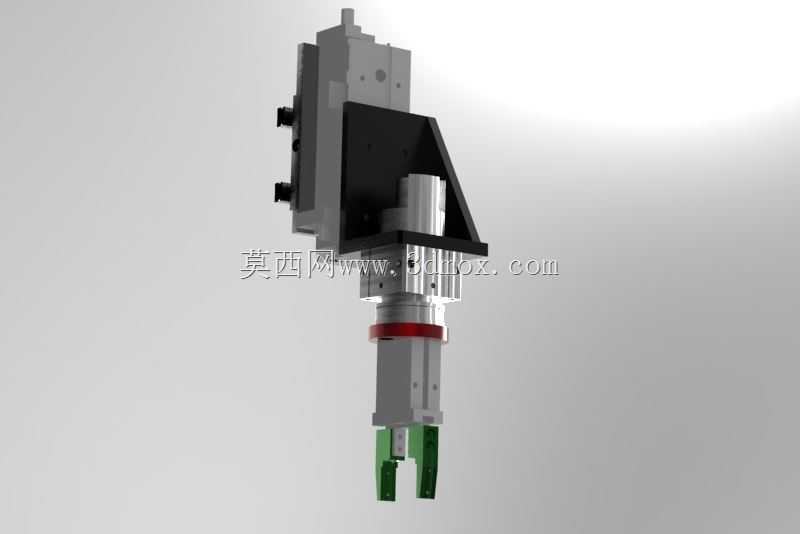

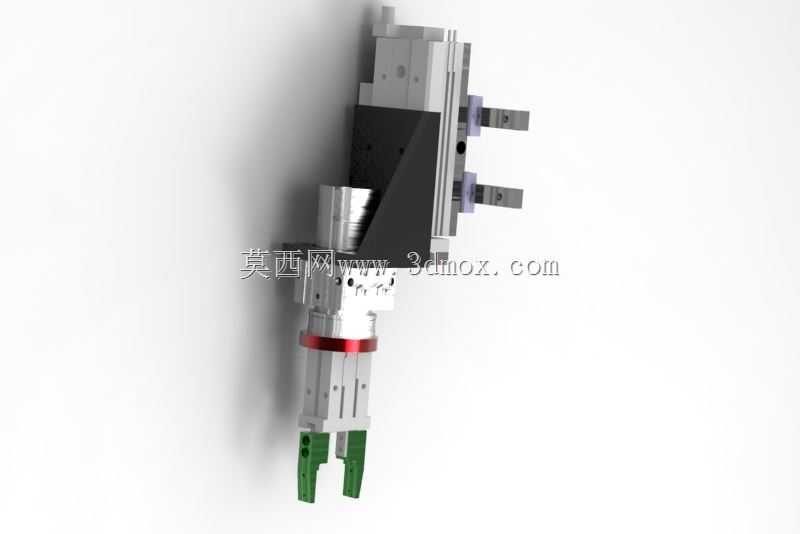

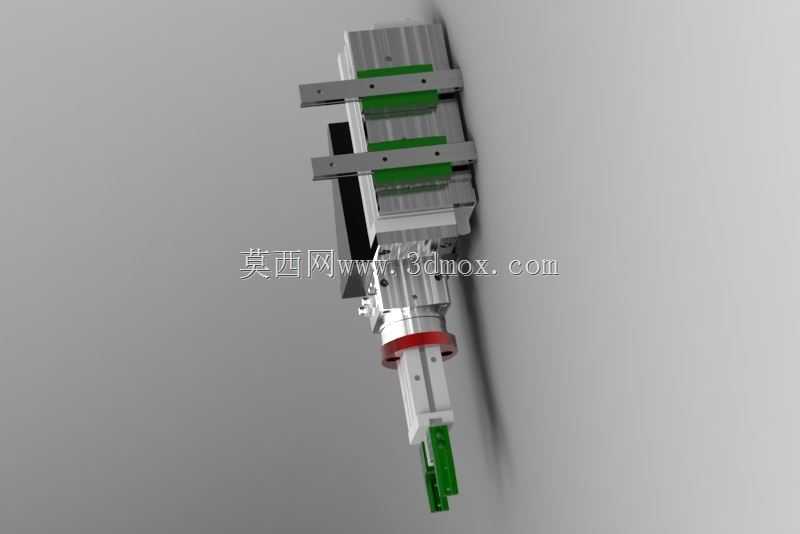

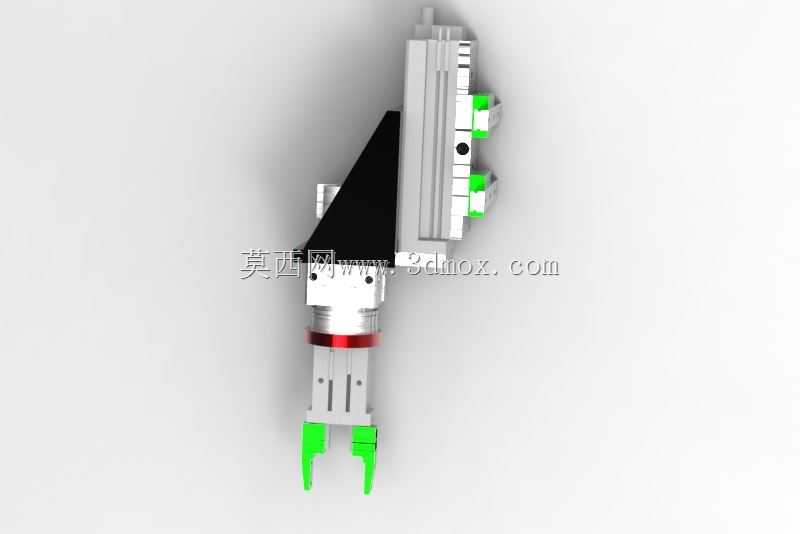

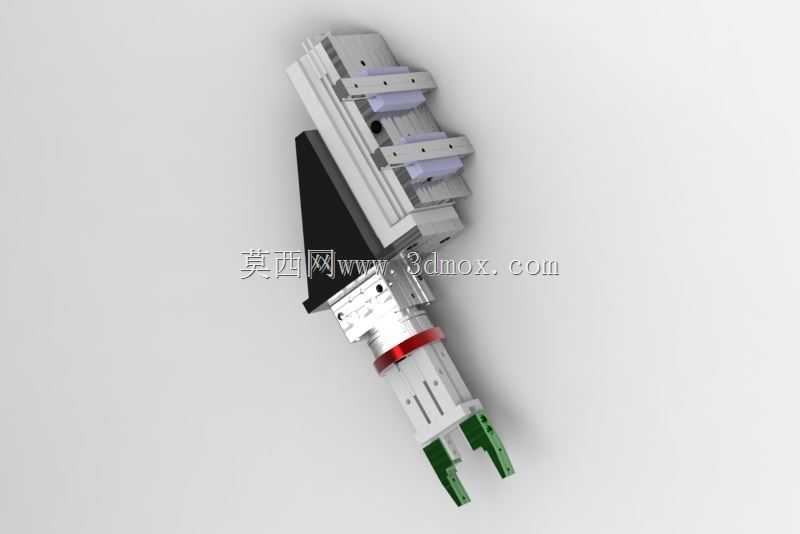

这套旋转夹持执行机构，主要适配3C电子组装、小五金件分拣、轻载物料上下料这类需要多工位转移动作的自动化产线场景，作为工业机械手的末端执行部件使用，核心作用是完成工件的夹取、旋转角度调整、跨工位转移动作，替代人工完成重复性的取放料操作，适配节拍在3-5秒每工位的中速产线需求。从结构设计逻辑来看，整套机构采用上下分层的功能布局，上部集成平行夹爪单元，负责第一工位的工件夹取，下部集成带旋转缓冲的平行夹爪单元，负责第二工位的工件承接或夹取，中间的转接块采用45度斜置安装设计，既可以缩短两个夹爪的回转半径，减少整套机构在旋转过程中的空间占用，也能让上下两个夹爪的作业面形成固定角度差，适配产线上相邻工位呈垂直或斜向布局的安装场景，避免机械手在转位时需要做大角度的腕部旋转，减少机械手的动作行程。上部夹爪采用硬质阳极氧化铝合金本体，夹指部分预留了工装安装槽，可以根据不同工件的外形更换定制夹指，适配厚度在2-20mm之间的片状、块状工件夹取，夹爪的开合行程单侧为8mm，配合内置的磁环开关可以实现开合位置的信号反馈，方便产线做动作逻辑互锁。下部夹爪在本体和转接法兰之间增加了一圈红色的缓冲限位环，采用聚氨酯材质，在夹爪接触工件时可以提供1-2mm的缓冲行程，避免硬接触刮伤工件表面，夹指部分采用绿色的防静电POM材质制作，专门适配电子元器件、塑胶外壳这类怕刮擦、需要防静电的工件夹取场景。整套机构的安装法兰采用标准的工业机器人末端法兰接口，法兰直径为50mm，均布4个M6安装螺孔，孔距为38mm，可以直接适配主流的六轴工业机器人、SCARA机器人以及直线模组滑台的输出端安装，不需要额外做转接板加工。机构的总高度控制在180mm以内，最大回转半径为75mm，在做180度旋转转位动作时，不会和周边的料架、治具产生干涉，安装时只需要预留出直径160mm的圆柱形作业空间即可满足全行程动作需求。气路接口采用侧面内置式布局，所有气管都从机构上部的法兰侧方引出，不会在旋转过程中出现气管缠绕的问题，每个夹爪单独配置一组进排气接口，可分别独立控制开合动作，也可以通过气路联动实现两个夹爪的同步夹取，适配不同的产线工艺逻辑。在细节设计上，夹爪的滑动副采用了内置直线导轨的结构，相比普通的平行夹爪，侧向负载能力提升30%以上，在夹取偏心工件时不会出现夹指偏摆、工件脱落的问题，旋转部位的轴承采用密封式深沟球轴承，长期运行不需要额外加注润滑脂，适配工厂多尘、有少量切削液飞溅的作业环境。
