中钢行业链式托盘居中定位输送装置

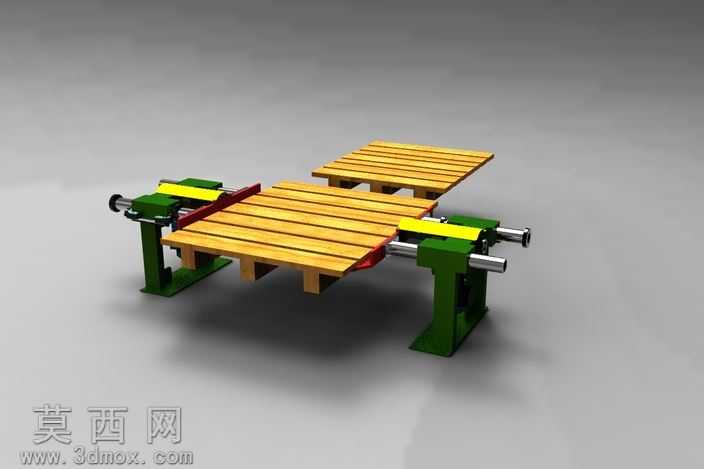

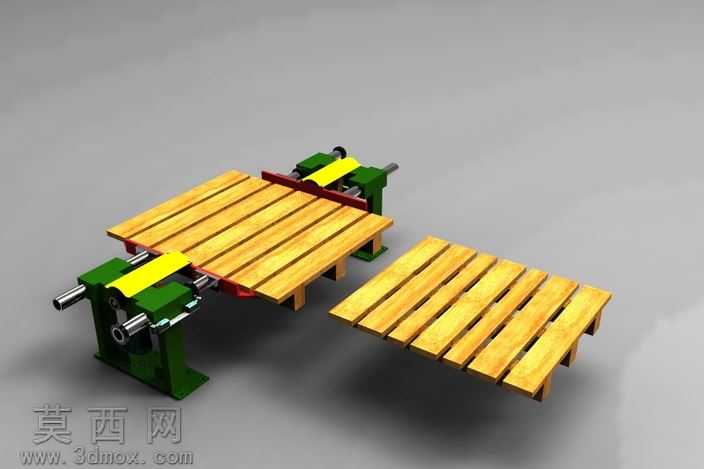

本模型为适配中钢行业链式托盘输送场景的居中定位装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循实际工位的尺寸比例与装配逻辑，对每一处零部件的配合公差进行了合理预留，确保模型可直接用于结构验证与方案演示。渲染阶段采用工业产品写实渲染方案，对不同材质部件进行了精细化的材质参数调试：两侧的定位执行机构采用哑光深绿铸铁材质，还原重型工业设备的金属厚重质感，金属辊轴部分添加了轻微的切削纹理与镀铬反光效果，模拟机加工金属件的真实表面状态；木质托盘部分采用实木纹理贴图，调整了木纹的走向与凹凸参数，还原木托盘长期使用后的自然色泽与轻微磨损质感，黄色的传动皮带部分设置了合适的粗糙度与弹性质感，区分于硬质金属部件的视觉表现。结构设计上，装置采用双侧对称夹持的居中逻辑，两侧的夹持单元通过同步传动结构实现联动，可针对不同规格的链式托盘完成精准对中，无需额外配置独立输送机即可完成托盘在输送线不同层面的定位作业，有效缩减了工位的设备占用空间。设计思路围绕中钢行业托盘输送的实际痛点展开，针对链式输送过程中托盘易偏移、不同层面定位精度不足的问题，将夹持定位组件集成在托盘输送的衔接工位，通过双侧同步推压的方式将偏移的托盘调整至输送线中心位置，保障后续工序的托盘位置一致性；建模过程中对夹持行程、辊轴间距、机架安装位都做了参数化设置，可根据实际产线的托盘尺寸快速调整参数完成适配，模型的装配层级清晰，运动部件的活动范围做了合理约束，可直接用于运动仿真演示，验证居中动作的流畅性与干涉情况，整体结构兼顾了作业稳定性与安装便捷性，适配中钢生产场景的重载作业需求。
