输送机用交通控制器结构三维设计

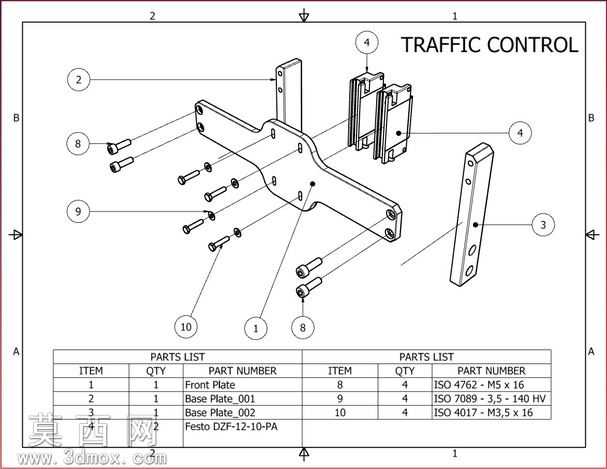

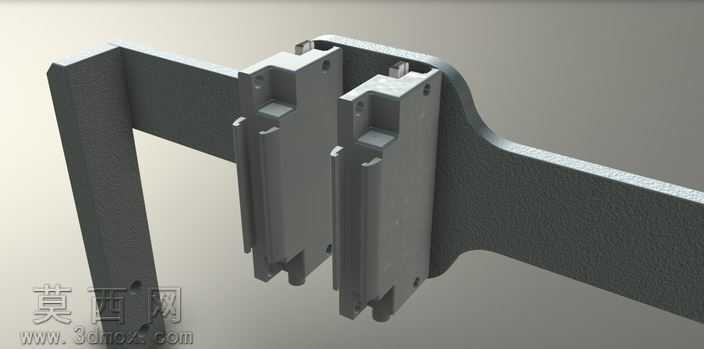

本作品为适配输送机场景的交通控制器三维结构设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业装配逻辑，对控制器的安装支架、主体壳体、接线端口、感应触发模块等所有零部件进行1:1比例还原，确保各部件间的装配公差符合实际工业生产的配合要求。建模阶段首先完成双侧立式安装支架的结构搭建，支架上预留的安装孔位按照输送机机架的通用安装标准设计，孔位间距、孔径参数均匹配常规输送线的型材安装规格，保证控制器可直接适配多数常规输送机的安装点位。主体控制模块的建模兼顾了内部元器件的容纳空间与外部防护结构，壳体的卡扣、拼接缝结构均做了细节还原，可直观呈现控制器的装配拆分逻辑。渲染阶段采用工业产品常用的哑光工程塑料材质模拟控制器壳体，金属支架部分赋予磨砂碳钢材质，通过调整材质的粗糙度、反射率参数，还原工业零部件的真实质感；场景布光采用三点布光法，主光源从斜上方投射凸显结构轮廓，辅助光源补充暗部细节避免结构死黑，环境光添加微弱的工业环境反射，让整体渲染效果贴近实际车间内的设备视觉效果。设计思路围绕输送机分场交通管控的实际需求展开，该控制器用于输送机不同输送段的通行逻辑控制，可实现输送物料的分流、停送触发、工位衔接管控功能，结构设计上优先考虑安装便捷性与运行稳定性，双侧支架的龙门式安装结构可让控制器悬空布置在输送线上方，不占用输送面的物料通行空间，主体模块与支架采用快拆式连接结构，方便后期的维护检修与元器件更换。模型同时导出了STEP/IGES通用交互格式，可适配多款主流三维软件打开编辑，STL格式文件可直接用于3D打印制作功能验证样件，方便设计人员开展后续的结构优化与实物样机测试。
