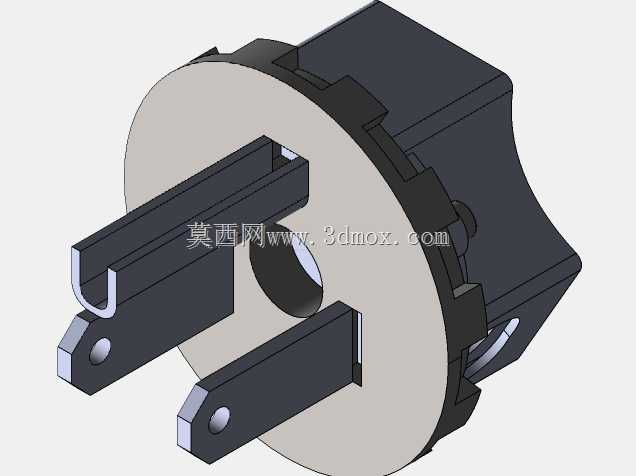

高容量三极交流电源接插件结构设计

这款三极交流接插件主要面向大电流供电场景设计，常见于工业控制柜内部供电接驳、大功率民用电器外接电源、小型机电设备的电源输入端口等场景，区别于常规小功率民用插头，其载流冗余设计可适配更高持续工作电流，避免长期满负载运行时插脚过热引发的接触失效问题。从结构设计逻辑来看，接插件采用圆盘式安装基座，基座边缘设置有周向定位卡扣结构，可直接卡入设备面板的对应安装孔位，无需额外螺丝固定即可实现快速装配，安装时仅需将基座对准面板开孔推入，卡扣即可自动卡紧在面板背面，大幅提升产线装配效率。三个插脚采用非对称排布设计，从根源上避免反插、错插问题，接地插脚长度略长于两个相线插脚，可实现插接时接地端先接通、拔离时接地端后断开的安全逻辑，符合电气安全设计规范。插脚根部与基座衔接处做了加厚过渡处理，可分散插脚受侧向力时的应力集中，避免多次插拔后插脚根部出现断裂、松动问题，插脚端部做了倒角导向设计，插接时无需精准对准即可顺利插入对应插座，降低现场操作的对位难度。基座后侧的壳体做了防滑棱边处理，手动插拔时可增大手部摩擦力，即使手部沾有少量油污也能顺利施力拔插，不会出现打滑脱手的情况。安装边界方面，圆盘基座的外径适配常规面板开孔尺寸，插脚伸出长度满足通用插座的啮合深度要求，插脚之间的间距符合大电流接插件的电气间隙要求，可避免高压工况下出现极间飞弧问题。壳体内部设置有插脚固定卡槽，插脚压入后可被卡槽牢牢限位，不会出现轴向窜动、转动的问题，导线连接端位于壳体内部的空腔内，接线完成后空腔可容纳导线接头，避免导线外露引发的安全隐患。整体结构没有多余的冗余设计，所有特征都围绕可靠连接、快速装配、安全防护三个核心需求展开，可直接用于各类需要大电流交流电源输入的设备配套，建模时还原了所有装配卡扣、插脚倒角、应力过渡等细节特征，可直接用于结构验证、装配干涉检查以及配套插座的适配设计参考。
