松下100W交流伺服电机三维结构模型

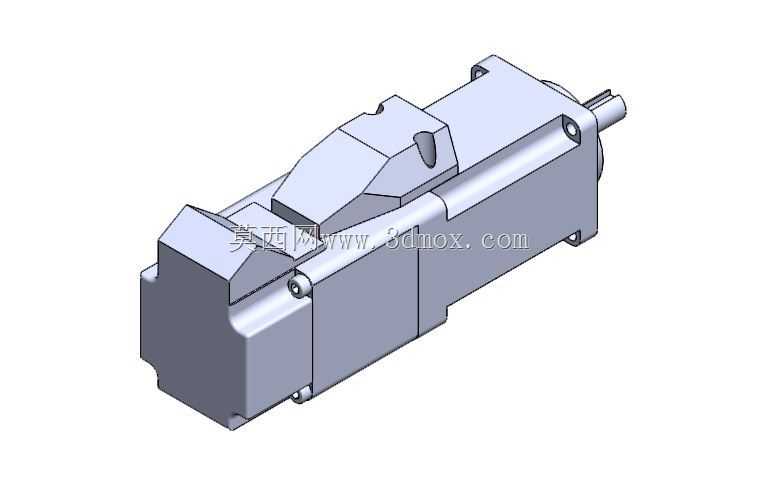

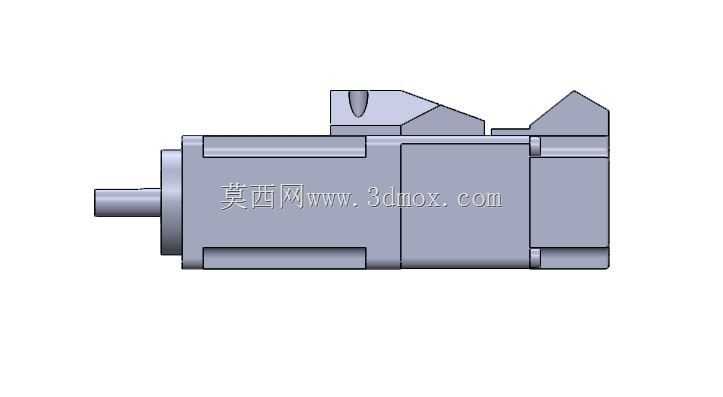

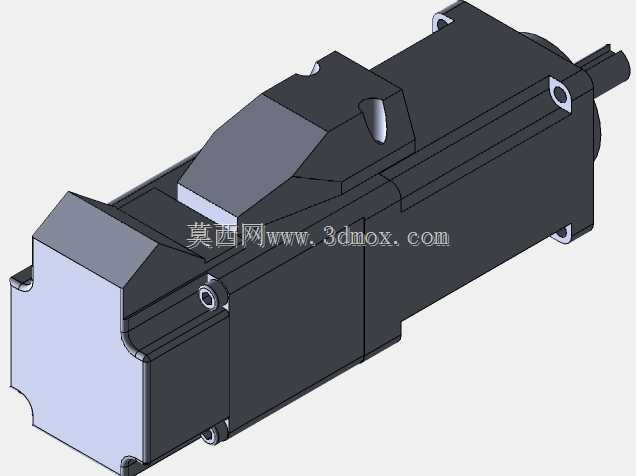

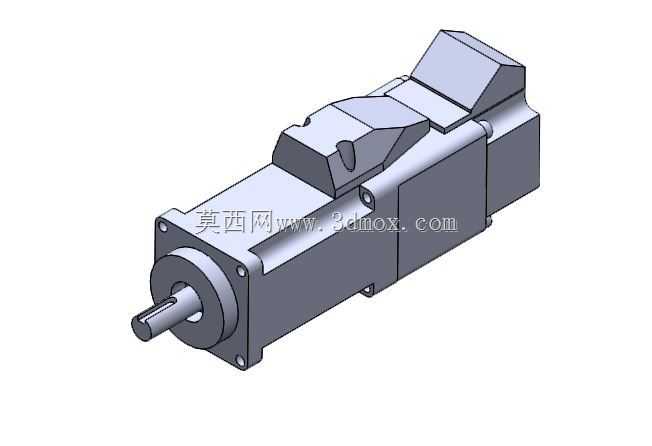

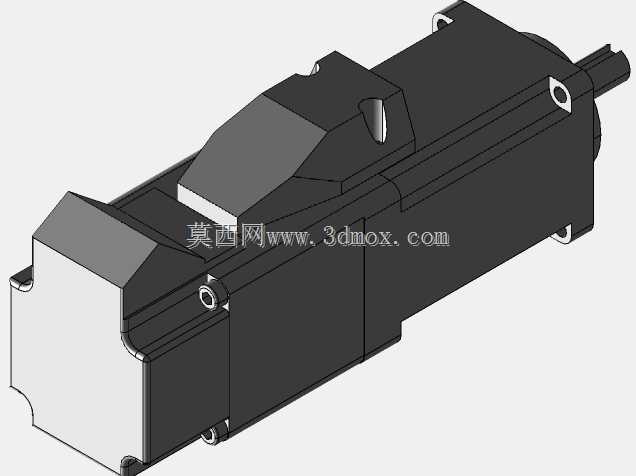

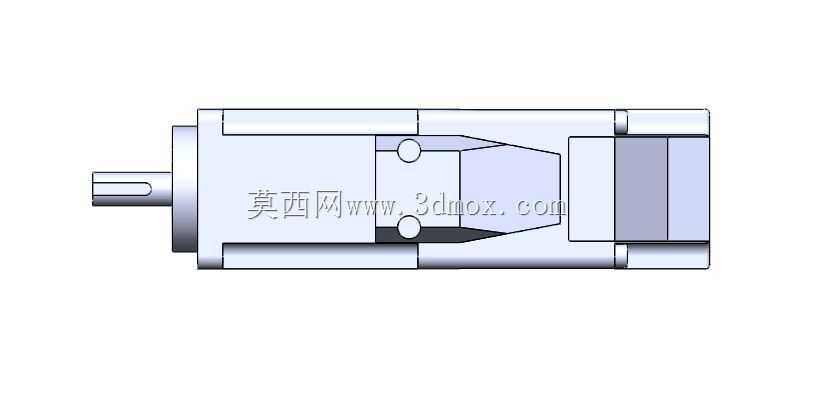

在自动化产线的传动选型环节，小功率伺服电机的三维数模是结构工程师做布局设计时的核心参考依据，这款100W功率等级的交流伺服电机，常被应用在3C电子装配设备、小型包装机械、桌面级数控加工设备、医疗检测仪器的进给驱动工位，用来实现高精度的位置、转速、转矩闭环控制，相比同功率的步进电机，它的动态响应速度更快，低速运行无爬行，额定转速下的输出扭矩稳定，能满足频繁启停、正反转切换的工况需求。从结构设计层面看，这款电机采用方形端盖搭配长条形机座的布局，出线端设置在机座侧上方，做了凸起的接线防护结构，既可以避免走线时线缆弯折半径过小导致的线芯断裂，也能在设备紧凑安装时预留足够的接线操作空间，不会和周边的安装板、传动件产生干涉。做设备布局时需要重点关注几个安装边界：电机输出轴为单伸轴结构，轴径、轴伸长度、键槽尺寸都匹配通用的小型联轴器安装标准，机座两端的安装孔位采用通孔设计，安装时可以从电机侧穿入螺栓固定在设备安装立板上，也可以反向从安装板侧锁付，适配不同的装配空间条件；电机尾部预留了编码器安装空间，整体轴向尺寸控制紧凑，在做小型滑台、摆台的内嵌式安装时，不会因为电机总长过长导致设备整体外形尺寸超标。建模过程中还原了电机的所有外部装配特征，包括机座表面的散热筋结构、端盖的定位止口、接线盒的固定螺栓位、输出轴的轴肩定位尺寸，这些细节在做整机装配干涉检查时至关重要——很多工程师在选型初期如果只参考电机的二维样本尺寸，很容易忽略接线盒的凸起高度、端盖螺栓的突出量，导致实际装配时电机和周边的拖链、传感器支架产生碰撞，而精准的三维数模可以在设计阶段就完成所有空间校验，减少后期打样整改的成本。这款电机的额定负载频率适配200Hz的工况，额定转速3000转每分，在做传动匹配时，通常搭配同步轮、精密联轴器或者小型行星减速机使用，建模时也考虑了和这些标准传动件的装配基准，输出轴的同轴度、安装止口的公差带都按照实际工业产品的设计规范做了还原，能直接导入装配体中做运动仿真，验证传动过程中是否存在运动干涉，也可以用来生成工程图，做安装板的孔位标注、走线空间的规划。对于做小型自动化设备开发的工程师来说，这类成熟量产型号的电机三维数模不需要自己从零测绘，直接调用就能大幅缩短设计周期，同时数模的尺寸精度足够支撑后续的加工、装配环节，不会出现数模和实物尺寸不符导致的安装失败问题。
