4.5mm厚花纹防滑折弯格子承载板

日常做设备走台、仓储货架层板、车间操作工位踏台设计时，经常会用到这类带防滑纹理的格子承载板，这次的板件厚度设定为4.5mm，板面做了菱形棋盘格压花，就是为了解决光滑金属板面沾水、沾油后摩擦力不足的问题，操作人员在上面行走、放置工件时不容易打滑，能有效降低工位作业的安全隐患。板件的外形尺寸设定为宽650mm、长300mm，这个尺寸是经过多场景适配验证的，既可以单块作为小型设备的侧边检修踏板，也能多块拼接组成长距离的设备巡检通道，拼接时只需要对齐侧边折弯边的安装孔位即可，不需要额外做复杂的连接支架，能大幅减少现场安装的工作量。

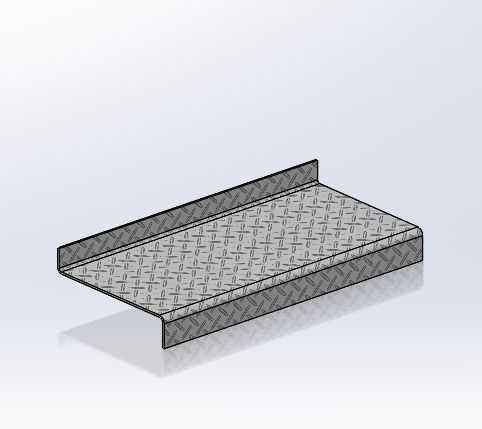

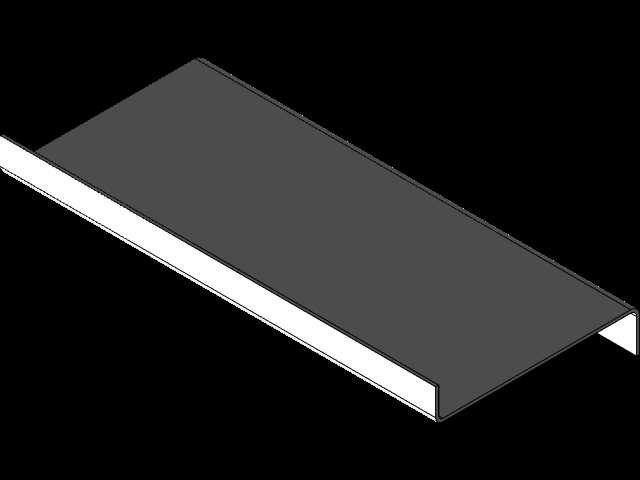

设计的时候特意在板件的两个相邻侧边做了垂直向上的折弯翻边，翻边高度统一控制在20mm，这个结构不是随便加的：一方面翻边能大幅提升薄板的整体刚性，4.5mm的平板如果没有折弯加强，在中部承受集中载荷时很容易出现下凹变形，加了双侧翻边后，截面惯性矩提升数倍，正常成年人站在板中部也不会出现明显形变；另一方面，向上的翻边能起到挡边作用，放在板面上的小型工具、零散零件不会轻易从侧边滑落，要是用在输送线的侧边过渡段，还能避免输送的小件卡进板和设备机架的缝隙里。

板面的花纹深度控制在0.8mm，既不会因为花纹过浅起不到防滑效果，也不会因为花纹过深导致板面容易积灰、积油污，日常清理的时候用毛刷一扫就能把碎屑扫掉，维护起来很方便。板件的安装边界也做了预留，翻边上的安装孔位按照100mm的间距均匀排布，孔径适配常用的M6内六角螺栓，不管是固定在铝型材机架上，还是焊接在钢结构支架上，都能直接对位，不需要现场二次打孔。

实际应用里，这类板件除了用在工业设备上，也能作为改装车辆的踏步板、户外设备的检修平台踏板，因为花纹板的材质本身就有不错的耐磨性能，长期踩踏也不会出现明显的磨损，4.5mm的厚度也能兼顾承重能力和整体重量，不会因为板件过重增加机架的额外负载。做三维建模的时候，特意把折弯处的R角按照实际钣金加工的工艺要求设置为1倍板厚，避免出现设计出来的零件无法折弯加工的问题，板面的花纹也做了等距阵列，和实际量产的花纹板纹理排布一致，导入装配体的时候不会出现纹理错位的问题，能直接用于工程图导出和后续的加工出图。
