Arduino兼容Grove Mega扩展接口板

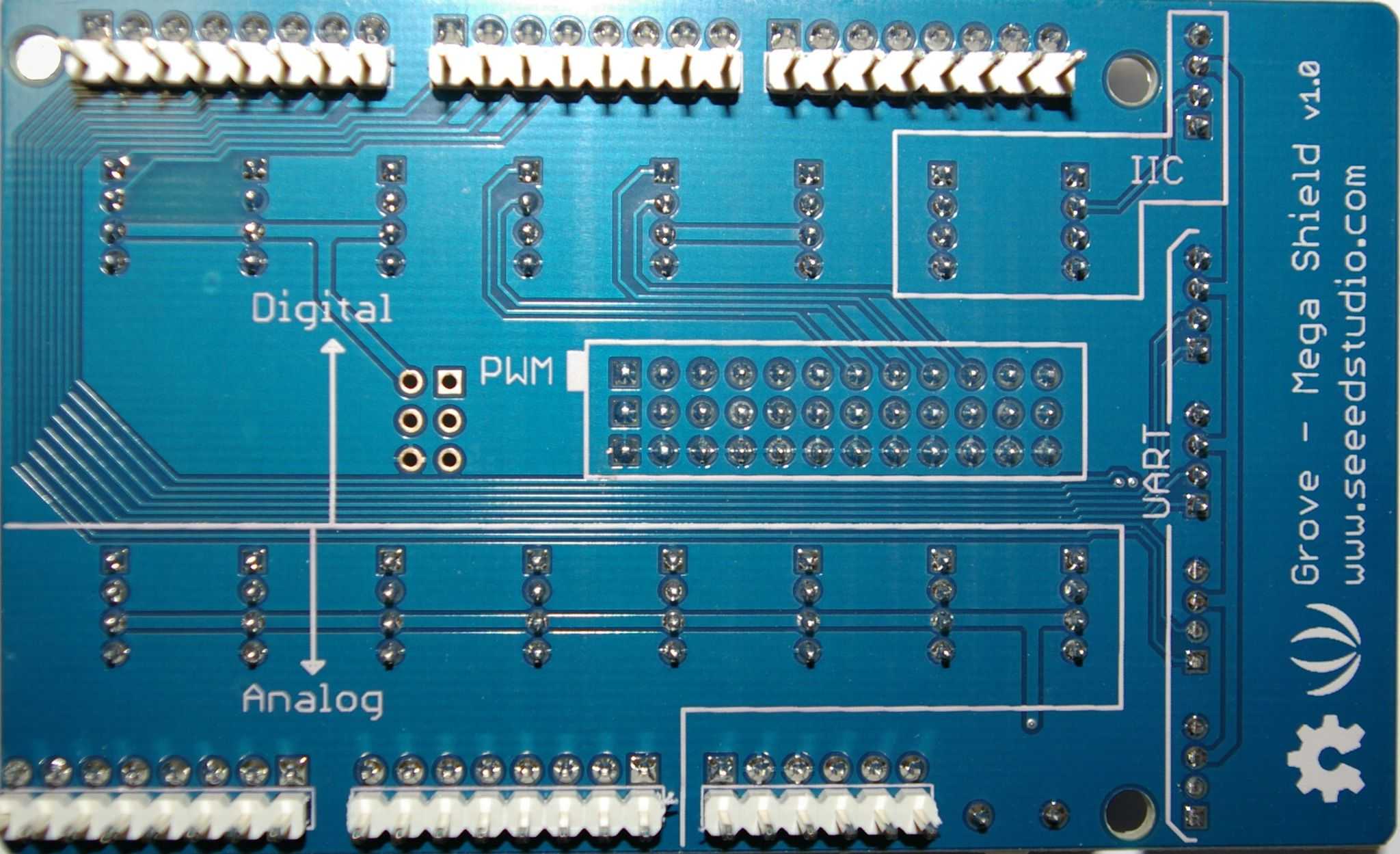

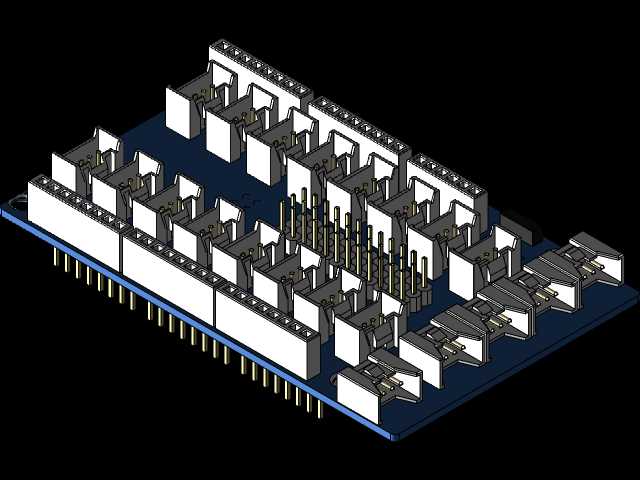

在开源电子原型开发、小型智能设备快速验证的场景中，这类Grove Mega Shield扩展板是解决主控板接口复用、外设快速接线的核心转接部件。它的核心设计思路是围绕Arduino Mega主控的引脚定义，将主控板上密集的排针引脚统一转换为标准化的Grove接口，省去开发过程中杜邦线反复插拔、接线核对的繁琐步骤，大幅降低原型搭建的接线错误率。从实际使用场景来看，不管是高校电子类课程的实验验证、创客团队的快速功能打样，还是小型智能硬件的前期功能迭代，这块扩展板都能承担外设转接的核心作用，支持I2C、UART、数字IO、模拟IO等多类通信协议的外设接入，用户只需要对应接口标识插接对应的Grove模组，就能快速完成传感器、执行器的线路连接，不需要逐引脚核对主控定义。从结构设计层面看，这块扩展板的外形尺寸完全匹配Arduino Mega主控板的安装孔位，安装时直接叠装在主控板上方，通过两侧的排针与主控板实现电气连接，整体叠装后的高度控制在常规外壳的容纳范围内，不会额外占用过多安装空间，板载的所有Grove接口都采用统一的防呆设计，插接时不需要区分正反方向，能避免新手用户插反接口导致的模组烧毁问题。板上的接口排布按照通信类型做了分区设计，I2C接口集中布置在板侧区域，UART接口对应独立的引脚通道，数字与模拟接口按序号依次排列，用户接线时可以快速定位对应接口，不用在密集的排针上寻找对应引脚。在实际选型使用时，需要注意这块扩展板的安装边界：叠装后板体边缘与主控板边缘完全对齐，外接Grove线材的插拔空间预留充足，不会出现接口被外壳或者其他叠装模块遮挡的情况，板上的丝印标识清晰标注了每个接口对应的主控引脚号，即便是第一次使用的开发者，也能快速对照引脚定义完成外设配置。不同于通用的洞洞板转接方案，这块扩展板的走线经过规整设计，电源回路与信号回路做了分隔处理，能减少外接传感器时的信号干扰，尤其是接入模拟量传感器时，能有效降低电源纹波对采样精度的影响。对于做三维结构建模的从业者来说，搭建这类电子原型的整体装配模型时，这块扩展板的模型可以直接和Arduino Mega主控模型、各类Grove传感器模型完成装配，验证整体结构的安装间隙，避免外壳设计时出现接口干涉、线材弯折半径不足的问题，提前排查结构设计中的装配冲突，减少后期打样的修改次数。
