GoPro运动相机外壳面板注塑成型模具

　　这套模具面向运动相机防护外壳的小批量试制与量产场景，适配户外影像设备的配件生产需求，可直接用于3D打印快速制模，也可作为钢模加工的设计参考基准。从实际使用场景来看，运动相机外壳需要兼顾抗冲击、轻量化与装配精度，模具分型面的选择完全贴合外壳的曲面走势，避开了镜头开孔、按键槽位等功能区域，能最大程度减少合模线对外观面的影响，降低后续打磨抛光的工序量。

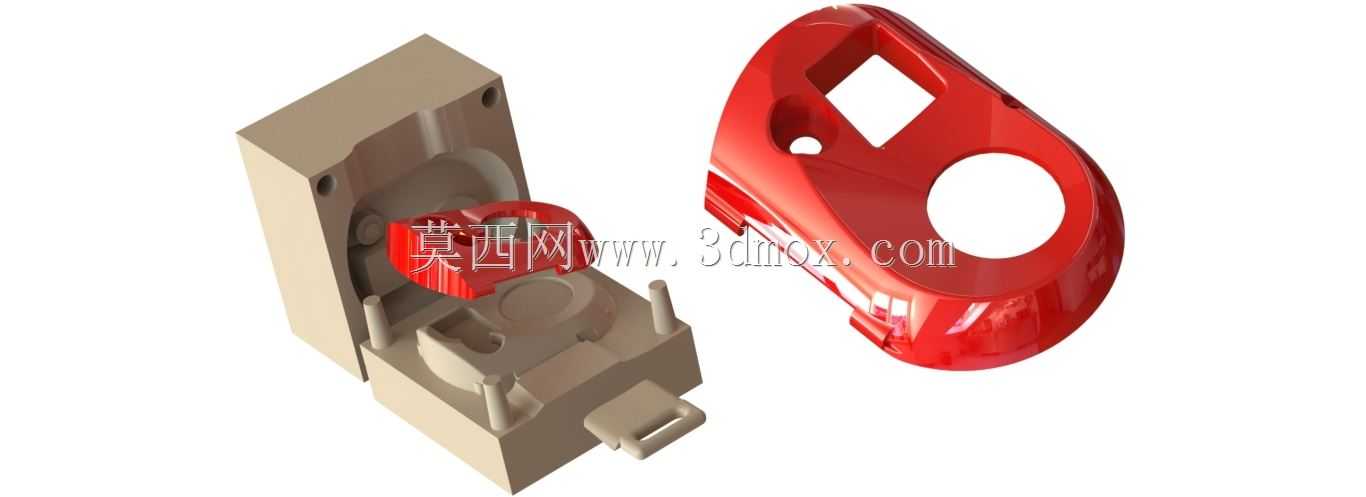

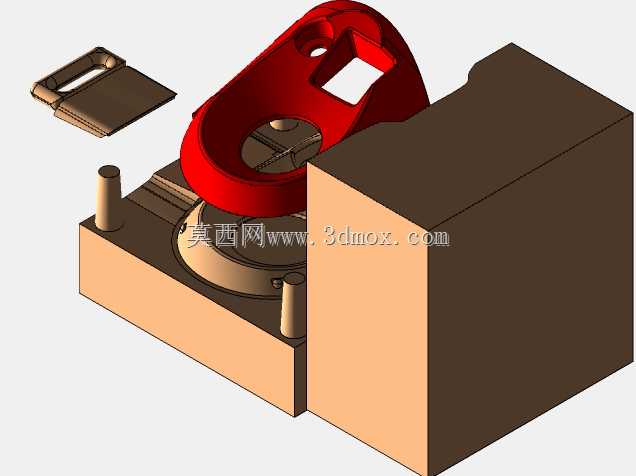

　　模具的模腔结构完全复刻GoPro外壳的复杂曲面特征，包含大尺寸圆形镜头避让孔、方形显示屏开孔的成型镶件，镶件采用分体式设计，方便磨损后单独更换，无需整体报废模架。模架上的导柱导套布局围绕模腔重心分布，合模时可保证上下模的对位精度控制在0.02mm以内，避免成型件出现壁厚不均、飞边过大的问题。顶出机构采用顶杆与推块结合的方式，对应外壳的内侧加强筋位置设置顶出点，防止顶出过程中薄壁外壳出现变形、顶白等缺陷。

　　设计过程中优先考虑了3D打印制模的工艺特性，所有模腔边角都做了R0.5以上的圆角过渡，避免打印过程中出现应力集中导致的模腔开裂，同时流道采用截面为梯形的短流道设计，减少注塑过程中原料在流道内的滞留时间，适配ABS、PC等常用相机外壳塑料的注塑温度参数。冷却水道的布局沿着模腔的曲面轮廓等距分布，距离成型面保持12mm的均匀间距，可保证成型过程中模温均匀，减少外壳件的收缩变形，保证镜头安装位的平面度满足后续镜头装配的公差要求。

　　安装边界上，模架的整体外形尺寸适配常规小型立式注塑机的安装规格，上下模的安装孔位符合标准模架的孔距要求，无需额外加工转接板即可直接装夹使用。模具上预留的排气槽设置在料流末端，深度控制在0.02mm，既能顺利排出模腔内的空气，避免成型件出现缺胶、气泡等问题，又不会产生飞边。这套模具成型的外壳面板，可直接与相机主体、防水密封圈、侧盖等配件完成适配，卡扣位的尺寸公差控制在±0.03mm，装配后无松动、错位问题，满足户外使用时的防水、抗摔性能要求。
