指虎成型注塑模具结构设计方案

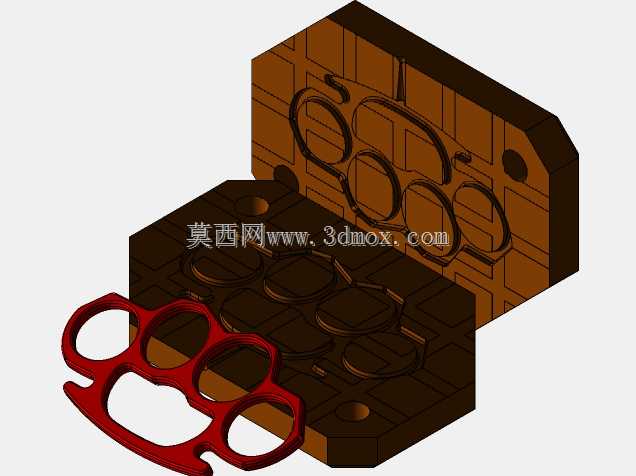

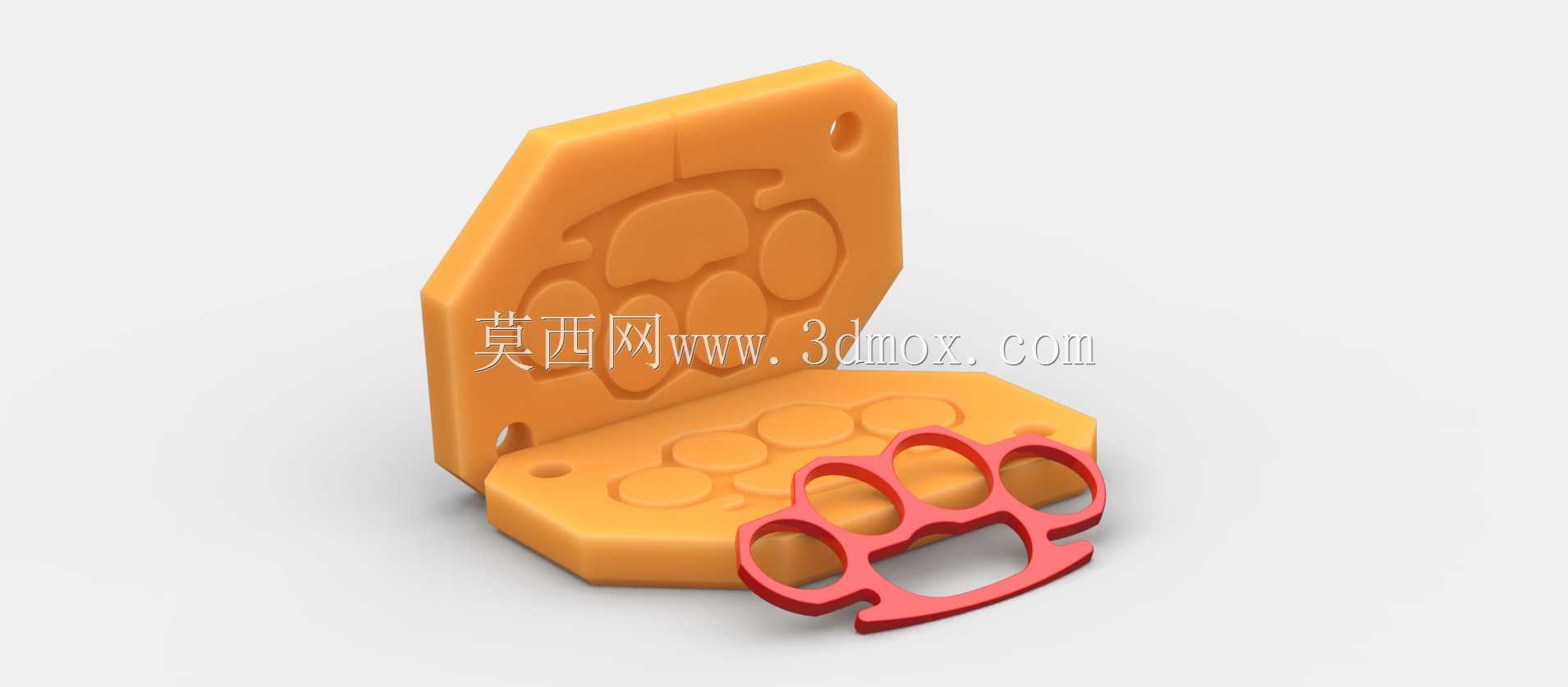

这套模具针对指虎类塑料握持件的注塑成型需求设计，核心服务于非金属防身器具、影视道具、战术训练配件的小批量生产场景，适配常规卧式注塑机的安装规格，模架采用标准龙记模胚尺寸，长宽控制在350mm*280mm范围内，可直接适配120吨锁模力的注塑设备，无需额外修改设备安装孔位。模具采用一模一腔的布局结构，考虑到指虎产品本身带有四个连续的指圈镂空结构，以及表面的防滑纹理造型，分型面选择沿产品最大轮廓线拆分，动模侧设置四个独立的指圈成型镶件，镶件采用SKD61材质淬火处理，表面抛光至镜面级别，避免指圈位置出现粘模、拉伤问题，同时方便后续磨损后单独更换，无需报废整套模芯。进胶方式选择侧浇口进胶，浇口位置设置在产品底部非外观面的边缘位置，浇口宽度控制在1.2mm，厚度0.8mm，既可以保证熔融塑料快速填充整个型腔，也能在成型后快速修剪浇口，不会在产品外观面留下明显胶口痕迹。冷却系统采用环绕式水路布局，动定模侧各设置两组直径8mm的冷却水道，水道距离模腔表面保持15mm的均匀间距，进出水口设置在模具后侧，符合常规注塑机的水管接驳习惯，可将成型周期控制在25秒以内，保证生产效率。产品本身的外形尺寸为110mm*75mm*12mm，四个指圈的内径分别适配不同手指的握持尺寸，从食指到小指的指圈内径依次为22mm、21mm、20mm、19mm，指圈边缘做R2的圆角过渡，避免成型后出现锐边，同时提升握持时的贴合度。模具顶出结构采用顶针+顶板组合顶出，在指圈的内侧位置设置4根直径2mm的圆顶针，产品底部平面设置6根直径4mm的扁顶针，保证顶出时产品受力均匀，不会出现顶白、顶穿的缺陷。排气系统开设在分型面的末端位置，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免产品出现烧焦、缺胶问题，也不会出现飞边毛刺。这套模具成型的产品采用改性PP或者尼龙材质生产，具备足够的结构强度，同时重量控制在30g以内，适合日常握持使用，模具的导向系统采用标准导柱导套配合，导柱直径20mm，合模时的定位精度控制在0.02mm以内，保证动定模合模时不会出现错位，避免产品产生段差。
