工业伺服驱动电机带编码反馈结构

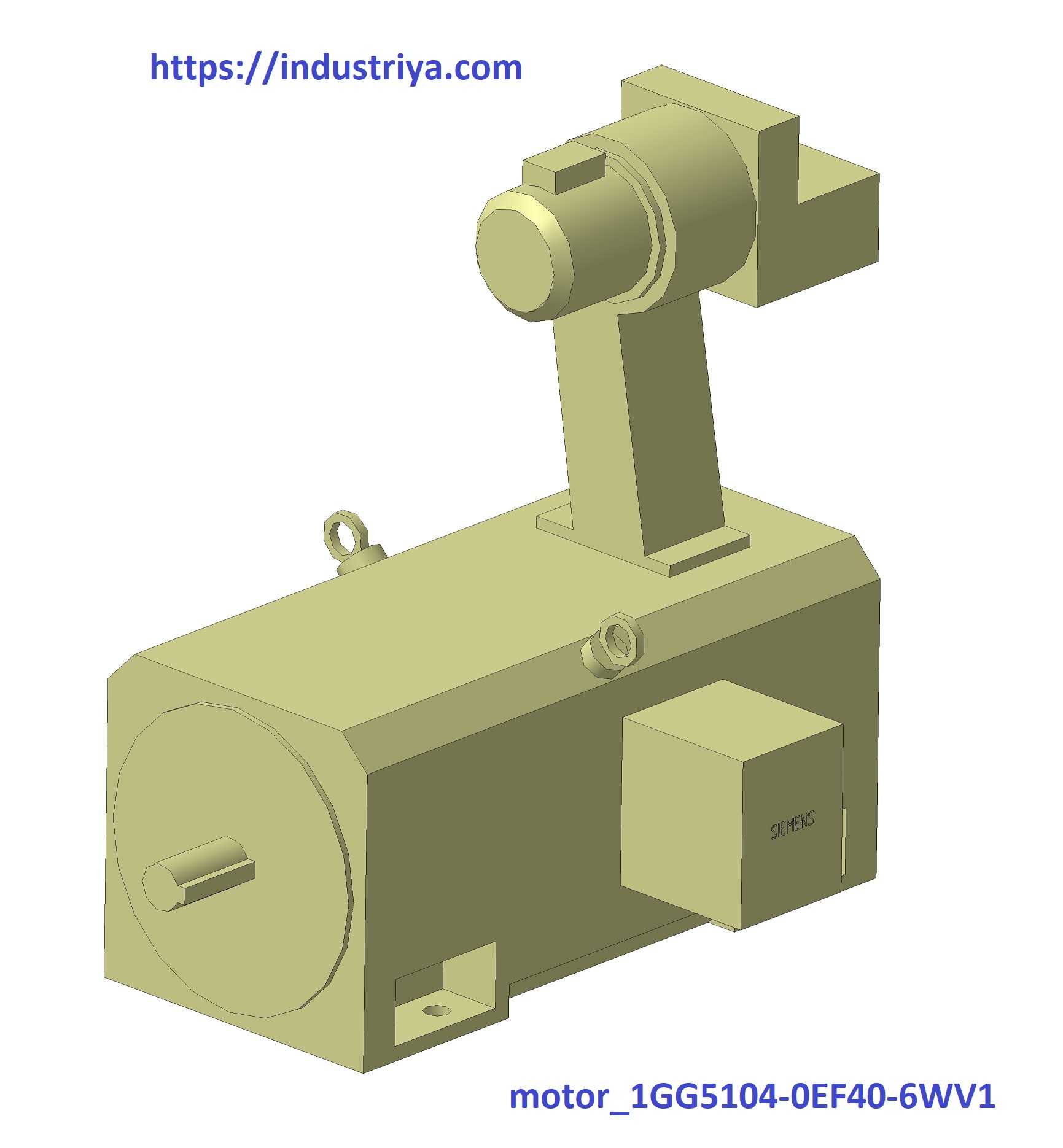

这款驱动单元的三维结构还原，覆盖了实际产线选型中最容易被忽略的安装细节，不同于常规简化的电机模型，它把顶部的反馈模块、侧方的接线腔体、本体上的吊环安装位、底部的安装支脚都做了完整的实体呈现，能直接导入设备总装做干涉校验。从应用场景来看，这类电机多用于数控机床进给轴、自动化生产线的输送驱动、包装设备的主传动单元，对安装同轴度、周边预留的接线空间、检修拆卸的操作边界都有明确要求，建模时特意保留了输出轴的键槽结构、轴伸长度的实际尺寸，能直接配合联轴器选型做匹配校核。设计思路上没有做多余的外观美化，完全按照实物的装配关系拆分结构：主壳体的散热筋虽然没有做极细密的刻画，但安装面的平面度基准、接线盒的开盖空间、顶部反馈模块的突出高度都严格遵循实物的安装边界，避免总装时出现预留空间不足的问题。实际做设备布局时，很多新手容易忽略电机顶部的编码器模块高度，导致走线槽或者设备上盖板和电机发生干涉，这个模型把该部分的外轮廓尺寸做了精准还原，同时本体侧面的接线盒出线方向、底部安装脚的孔位间距都对应常用的安装规格，不需要二次测量就能直接搭建设备的安装底座。吊环位置的保留也很贴合实际装配场景，这类功率段的电机自重较大，产线装配时需要通过吊环起吊对位，模型上的吊环安装位凸台结构完整，能用来校验起吊路径是否和周边设备构件冲突。输出轴端的轴径、键槽尺寸都对应通用的传动配合公差，做轴系装配时可以直接匹配联轴器、带轮或者齿轮的安装孔位，不需要反复核对二维图纸的尺寸标注。侧方接线腔的突出尺寸也做了准确还原，能提前规划电缆的弯曲半径，避免现场接线时出现电缆弯折过度、接线盒盖无法正常开合的问题。整个模型的结构拆分逻辑完全服务于工程实际应用，没有冗余的装饰性特征，所有外轮廓面都是实际装配中会涉及到的干涉校验面，不管是做新设备的布局设计，还是做现有产线的改造替换，都能直接用来做空间占位、安装匹配的校核工作，减少二维图纸核对时的尺寸遗漏问题。
