可3D打印桌面级小型起重吊具结构

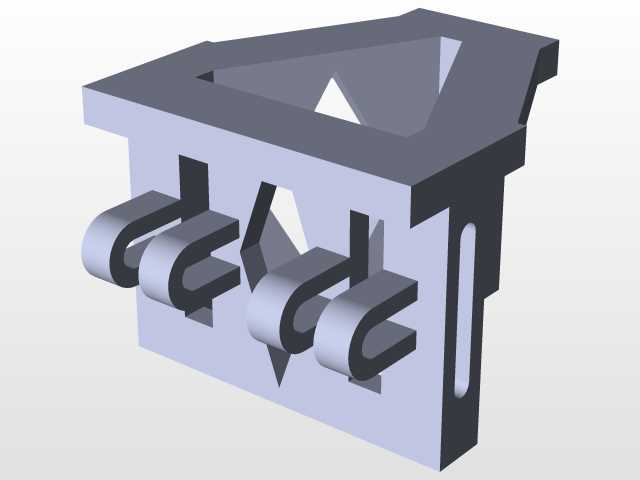

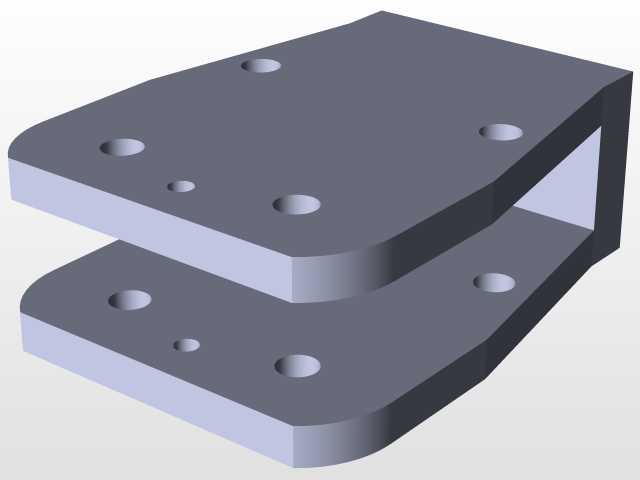

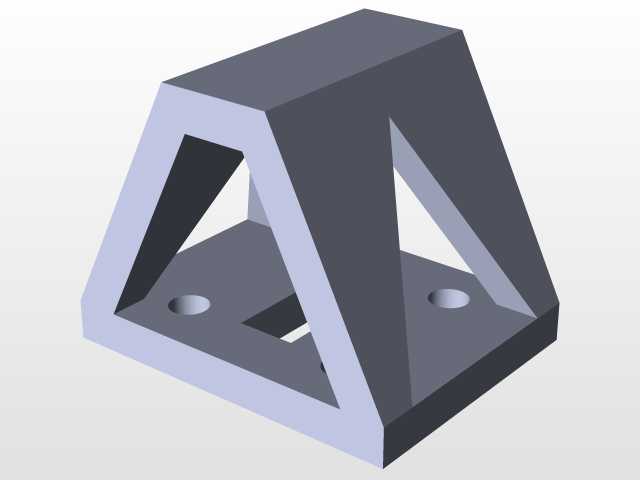

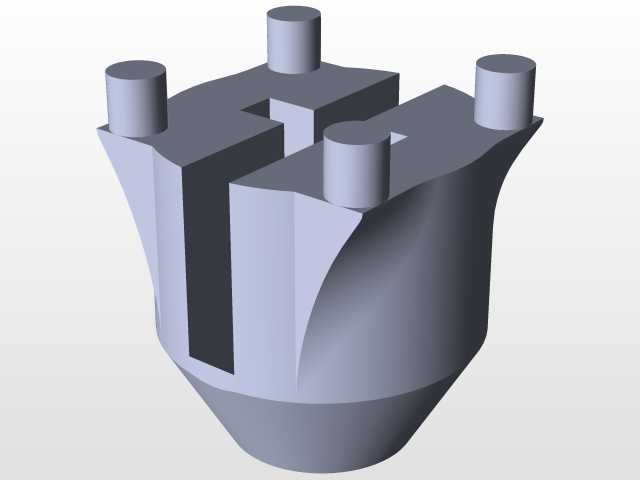

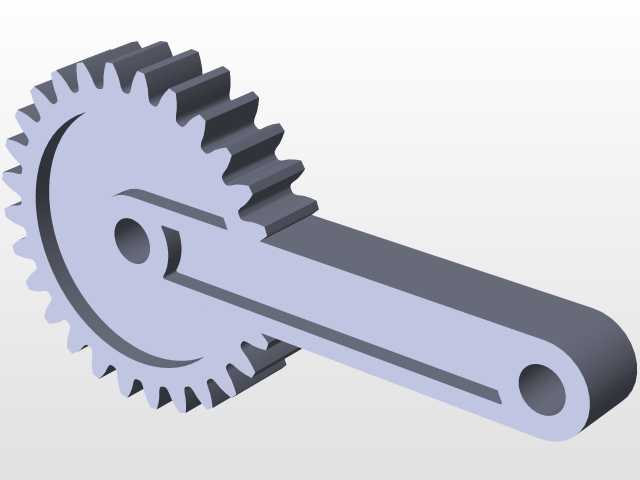

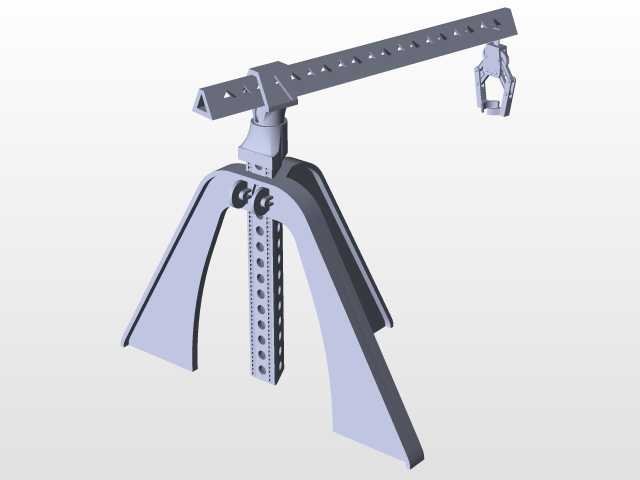

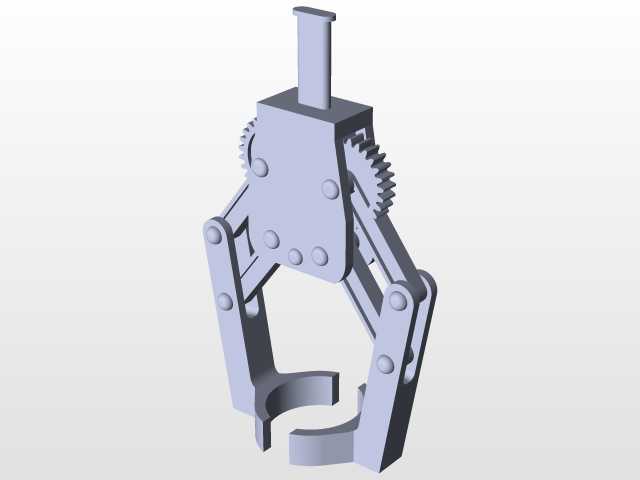

这款小型起重结构专为桌面级3D打印场景设计，可适配创客空间、教学实验、小型工位轻载吊装的使用需求，整体采用分体式拼装结构，所有部件均可通过FDM工艺打印后组装，无需额外金属连接件即可完成整机搭建。从结构布局来看，底部采用三角支腿形式，三条支腿向外展开形成稳定支撑面，支腿表面预留等距调节孔位，可根据实际吊装作业的高度需求调整中心立柱的安装位置，适配不同高度的吊装作业场景，支腿内侧设置加强筋结构，在减少打印耗材用量的同时保证支撑刚性，避免轻载吊装时出现支腿形变外扩的问题。上部横梁采用长条形镂空设计，梁身均匀排布定位孔，可根据吊重位置调整吊钩组件的安装点位，实现不同作业半径下的吊装需求，横梁与中心立柱的连接位置设置旋转轴结构，可实现水平方向360度回转，覆盖支撑范围内的任意吊装点位，无需频繁移动整机位置即可完成工位范围内的物料转移。末端吊装夹具采用连杆式抓持结构，依靠吊重自身重力实现夹具锁止，吊装重量越大夹爪的抱紧力越强，无需额外配置锁紧驱动部件即可完成规则块状物料的抓取吊装，夹爪内侧预留防滑齿槽，可提升与被吊物料接触面的摩擦力，避免吊装过程中出现物料滑脱的问题。设计过程中充分考虑3D打印的工艺特性，所有部件均采用无支撑打印角度设计，装配位置预留0.2mm的装配间隙，可直接打印后完成拼装，无需二次打磨修整；整机装配完成后支撑半径可覆盖直径400mm的作业范围，最大起升高度可通过支腿孔位调整在200mm至350mm区间适配，额定承载载荷适配桌面级小型零部件的转运需求，可用于机械教学演示、创客作品组装辅助、小型工位物料周转等场景，结构设计充分兼顾打印便利性与结构实用性，各运动部件均预留足够的活动间隙，避免打印公差导致的运动卡滞问题，支腿底部可粘贴防滑垫进一步提升作业时的整机稳定性，横梁尾部预留配重安装位，可根据实际吊装重量添加对应配重来平衡吊重力矩，避免吊装时出现整机倾覆的风险。
