多叶曲面结构螺旋桨三维设计模型

这类多叶片曲面螺旋桨的应用场景覆盖多个工业领域，在船舶推进系统中，它是将主机输出扭矩转化为轴向推力的核心部件，叶片的曲面弧度直接决定了不同航速下的推进效率与空泡抑制能力；在工业通风散热场景中，同结构的扇叶可适配大型冷却塔、厂房通风机组，通过大倾角曲面设计在低转速下实现大风量输送，降低运行噪音与能耗；在涡轮动力单元中，这类曲面叶片结构也可作为流体能量转换的载体，承接高速气流或液流的冲击实现动力输出。

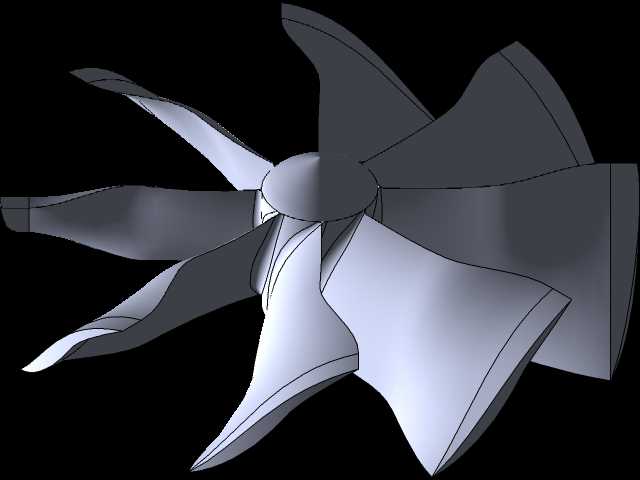

从功能特性来看，该螺旋桨采用七叶非对称曲面布局，相比常规三叶、五叶结构，能有效降低叶片通过频率对应的振动幅值，减少运行过程中对配套安装基座的冲击载荷。每片叶片的导边与随边做了连续变曲率过渡，导边的圆弧处理可减少流体切入时的紊流产生，随边的收薄设计能降低尾流涡旋的强度，进而提升整体流体做功效率。轮毂部分采用等直径圆柱结构，中心预留标准轴孔与键槽安装位，可适配通用规格的动力输出轴，轴孔与轮毂外圆的同轴度公差控制在IT7级，保证高速旋转时的动平衡性能。

设计过程中，首先要根据应用场景的额定流量、额定推力要求确定叶片的投影直径，再结合配套动力的额定转速核算每片叶片的安装角，从叶根到叶梢采用变螺距设计，叶根位置的螺距较小以保证结构强度，叶梢位置的螺距较大以提升外缘的线速度做功效率。叶片的厚度从叶根向叶梢逐步递减，叶根位置的厚度满足最大扭矩下的弯曲强度要求，避免长期受流体冲击出现根部断裂，叶梢位置的薄型结构可减少运转时的流体阻力。安装边界方面，轮毂的轴向长度根据配套轴承的安装尺寸确定，叶片旋转时的最大外圆轮廓与配套护罩或流道内壁的间隙控制在叶片直径的千分之五到千分之八之间，间隙过大会导致流体回流降低效率，间隙过小则容易在运行振动时出现叶片擦碰壳体的故障。建模过程中需要对每片叶片的曲面做连续性检查，保证G2连续的曲面过渡，避免出现曲面折角导致的应力集中与流体紊流，同时要做整体的动平衡配重模拟，将剩余不平衡量控制在对应转速等级的允许范围内，保证实际装配后运行平稳。
