微型轴流转桨式卡普兰涡轮结构设计

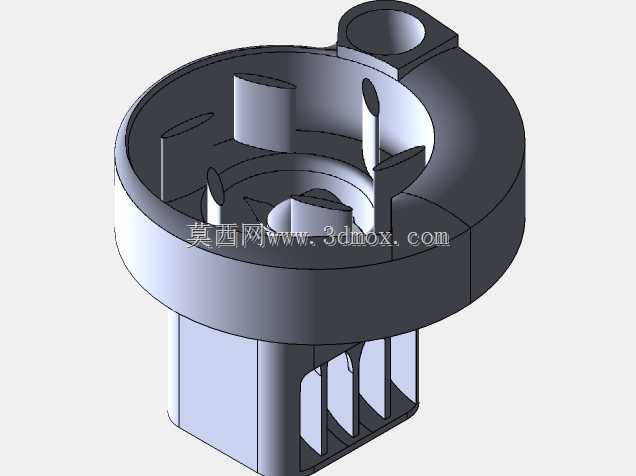

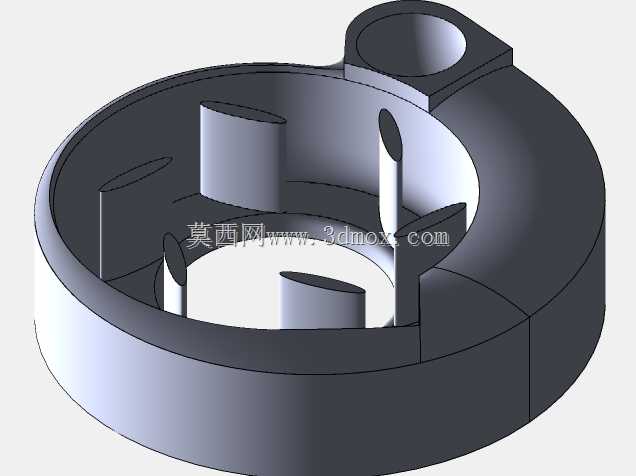

　　在分布式小水电、山区微电网供电、偏远区域离网发电场景中，微型轴流转桨式水轮机组一直是小功率水力能量转换的核心设备，本次呈现的卡普兰涡轮结构，正是针对低水头、小流量水力工况开发的核心做功部件。不同于大型轴流式水轮机的分体式桨叶调节机构，该微型涡轮采用集成式壳体与内置导叶、桨叶一体化布局，适配1-10米水头区间的微型水力发电需求，可直接对接小型永磁发电机，为山区散户、水文监测站点、林间小型运维基站提供稳定的离网电力供给，也可作为小型水力实验台的能量转换核心部件，用于流体力学教学演示、小型水能利用方案验证。从结构设计逻辑来看，该涡轮整体采用蜗壳式进水布局，上部环形腔体为进水蜗壳流道，内部设置的固定导叶沿圆周方向按特定攻角排布，

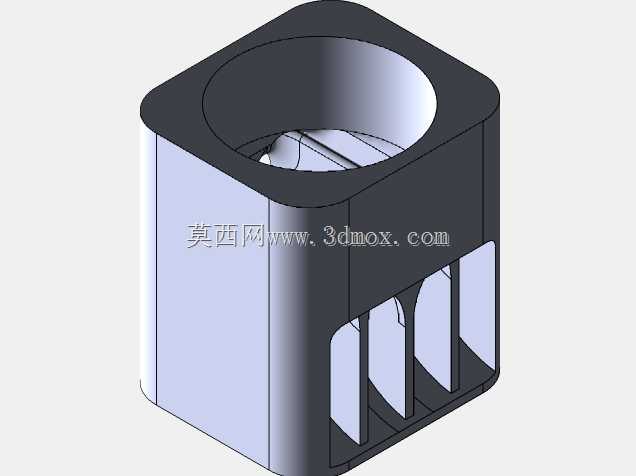

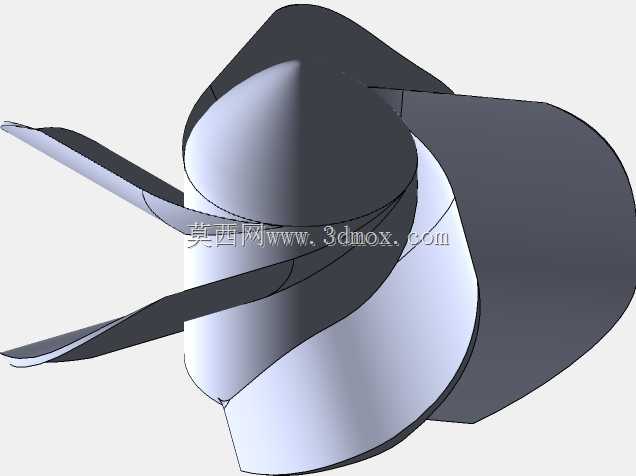

　　可将径向进入的水流平顺导向轴向，同时完成水流的预旋，让进入桨叶区域的水流具备匹配桨叶进口角的环量，减少流道内的水力撞击损失。蜗壳侧部预留的凸台通孔为进水接口，可直接对接PVC输水管道，接口处的密封面采用平面加环形槽的设计，安装时嵌入O型圈即可完成静密封，无需额外加工密封坡口，适配现场快速装配的需求。下部的桨叶腔与出水段采用直筒式结构，桨叶采用空间扭曲翼型设计，四片桨叶沿轮毂圆周均布，翼型截面从轮毂到轮缘采用变弦长、变安装角设计，匹配不同半径处的水流圆周速度差，让整个桨叶展向的做功效率更均匀，避免轮缘处流动分离、轮毂处做功不足的问题。桨叶轮毂下方设置的多道通槽为出水导流结构，可将做完功的轴向水流平顺导出，减少出口处的涡流损失，

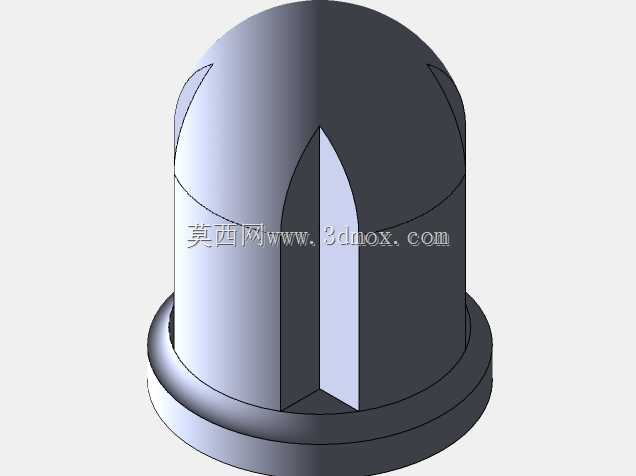

　　同时该结构也作为发电机连接端的定位结构，可直接套在发电机轴端的定位凸台上，通过侧面的紧定螺钉完成周向与轴向固定，无需额外设计联轴器结构，压缩整个机组的轴向安装尺寸。从安装边界来看，该涡轮整体最大外径为120mm，总高度为98mm，进水接口的通径为20mm，出水段通径为65mm，整体采用工程塑料或铝合金压铸即可成型，加工成本低，重量轻，单人即可完成现场安装。在实际应用中，该涡轮可直接安装在输水管道旁通、山区溪流的简易挡水坝出水口，无需建造复杂的引水厂房，安装时仅需固定涡轮底部的安装支脚，对接进水管道与发电机即可完成组装，运维时仅需定期清理进水口的杂物，无需复杂的维护操作。设计过程中针对微型水轮机常见的杂物卡滞问题，

　　在蜗壳进口处预留了滤网安装槽，可加装不锈钢滤网拦截水流中的树枝、砂石等杂物，避免导叶与桨叶被卡滞损坏；同时导叶与桨叶之间的流道间隙控制在3mm，既保证水流的通流面积，又能让直径小于3mm的细小颗粒顺利通过，减少流道堵塞的概率。不同于冲击式微型水轮机仅能适配高水头小流量工况，该卡普兰式轴流涡轮可在低水头大流量工况下稳定运行，在相同水头与流量条件下，比同尺寸的冲击式涡轮输出功率高30%左右，更适合南方低山丘陵区的微小水力资源开发。结构上所有的圆角过渡均采用R2-R5的工艺圆角，既避免压铸成型时的应力集中问题，也减少流道内的锐角造成的局部水力损失，让整个流道的水流更平顺。在建模过程中，所有的配合面均采用公差带对称分布的设计，壳体与上盖的配合采用H7/h6的间隙配合，既保证装配的便利性，又能减少配合面的漏水问题；桨叶与轮毂的集成式设计，省去了桨叶调节的复杂机构，虽然牺牲了变工况下的部分调节效率，但大幅提升了微型设备的运行可靠性，降低了制造成本，更适合无人值守的微型发电场景。
