10瓦功率LED散热基座结构设计

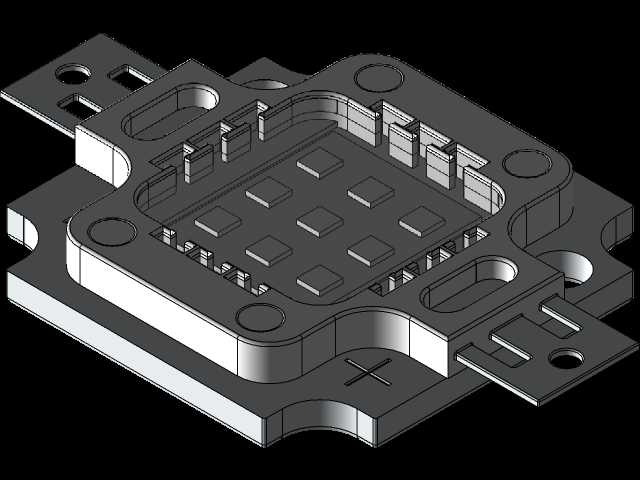

这款10瓦功率LED的承载基座，是面向中小功率工业照明、户外局部补光场景设计的核心结构件，日常可适配设备操作工位局部照明、小型户外标识牌背光、机柜内部检修照明等多种安装需求，核心作用是为LED发光芯片提供稳定的承载定位、导热路径与电气连接界面，避免功率器件工作时因热堆积出现光衰过快、焊盘脱焊等失效问题。从结构设计逻辑来看，基座主体采用一体化压铸成型思路，中间方形阵列区域是LED芯片的贴装位，阵列排布的凸台一方面可以精准分隔每颗芯片的贴装边界，避免贴装时出现芯片偏移，另一方面凸台之间的凹槽可预留焊线走线空间，防止金线跨接过高被后续封装层挤压破损。基座四周的圆形沉孔是主安装定位孔，沉孔设计可让固定螺丝的头部完全没入基座平面，不会突出表面干涉后续反光罩或透光面罩的装配，两侧延伸出的带孔耳片是辅助固定位，可适配不同安装面的固定需求，当安装面存在弧度或空间受限无法使用四角主固定孔时，可通过两侧耳片完成锁紧，耳片上的长圆孔还预留了一定的装配调节余量，抵消安装面的加工公差。基座边缘的异形开槽并非减重设计，而是预留的接线避让槽与防错位结构，装配时外接电源线可从开槽位置引出，避免线材被基座与安装面挤压破损，同时开槽的非对称轮廓可与配套的反光罩卡扣形成对位，防止装配时出现方向装反的问题。基座表面的十字标识是极性标记，对应LED芯片的正负极接线方向，可减少生产装配时的接线错误率。从安装边界来看，基座整体为方形带耳结构，四角做了圆弧过渡，避免锐边在装配时划伤操作人员或破坏线材绝缘层，整体厚度控制在兼顾散热效率与安装空间的合理区间，既保证芯片产生的热量可以通过基座快速传导到后方的散热鳍片或安装壳体上，又不会占用过多的灯体内部空间，适配多数中小功率LED灯壳的通用安装尺寸，不需要额外修改模具即可适配多款同功率等级的LED灯组设计。
