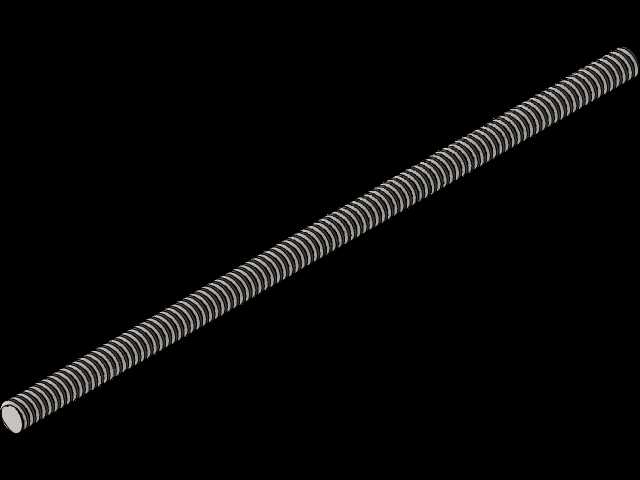

直径8mm螺距2mm梯形传动丝杠

这款小直径传动丝杠，在轻载直线传动场景里的适配性非常突出，日常做小型自动化模组、桌面级工装夹具、检测设备微调机构的时候，经常会用到这个规格的零件。从实际使用的角度来说，8mm的外径搭配2mm螺距，单圈进给量刚好适配多数手动微调、低速小负载电动传动的需求，不会因为螺距太大出现调节精度不足的问题，也不会因为螺距过小导致进给效率太低，做精密位移调节的时候，手轮每转一圈的进给量可控，操作人员很容易把控调节尺度。设计这类丝杠的时候，首先要考虑的是螺纹牙型的受力合理性，梯形牙的牙侧角选在15度的时候，传动效率和自锁性能可以达到比较好的平衡，轻载场景下不需要额外加锁紧机构就能保持位置，不会因为垂直安装出现滑位的问题。外形上整根杆的光轴端和螺纹段的同轴度要控制在合理公差范围内，安装的时候两端配合轴承座的轴径要做退刀槽处理，避免装配的时候螺纹末端刮伤轴承内圈，安装边界上要注意，螺纹段的有效行程要比实际需求的移动距离多留出3到5个螺距的余量，防止螺母走到行程末端出现卡死脱扣的问题。实际应用里，这类小丝杠经常用在3D打印机的Z轴升降、实验室小型取样设备的进给机构、电子产线的小型对位平台上，相比滚珠丝杠来说，它的结构更简单，不需要复杂的滚珠回流结构，日常维护只需要定期涂抹润滑脂就能保证顺畅运行，在低速、低负载、不需要频繁高速往复运动的场景里，性价比优势非常明显。建模的时候要注意螺纹牙底的圆角处理，不能做成尖锐直角，不然实际加工的时候应力集中很容易在频繁传动的过程中出现牙型崩裂的问题，杆的两端中心孔要按照标准加工，保证后续磨削工序的定位基准统一，装配后整体的径向跳动量控制在允许范围内，避免传动过程中出现卡顿、爬行的问题。做选型搭配的时候，配套的铜螺母长度一般选1.5到2倍的丝杠直径，这样螺纹啮合的牙数足够，不会因为受力集中导致个别牙型过早磨损，安装的时候两端支撑如果是固定支撑结构，要适当给丝杠施加预拉量，抵消长时间运行升温带来的热伸长影响，保证传动精度的稳定性。
