风机档位调节旋钮结构设计

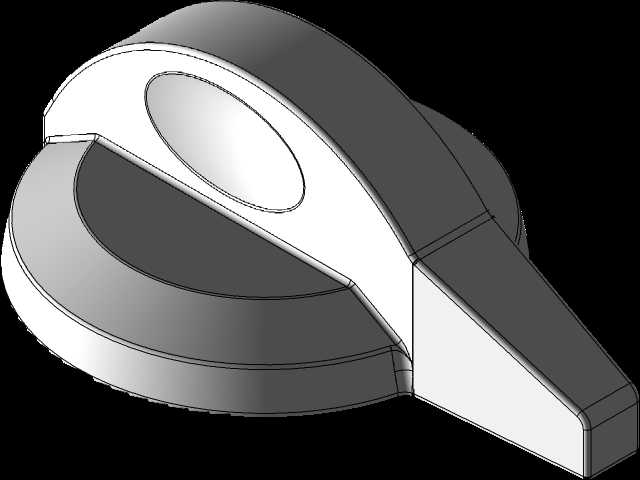

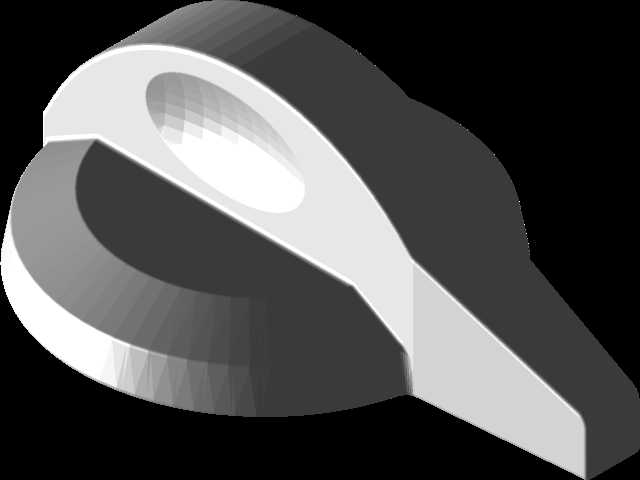

这类旋钮主要配套中小型通风设备、工业暖风机、家用换气扇类产品使用，安装在设备操作面板上，承担档位切换、风量调节的操作功能，日常使用中用户通过旋转旋钮改变内部触点的导通状态，以此实现风机不同运行档位的切换，是风机操控端直接和用户接触的交互部件。从结构设计来看，旋钮整体采用带侧翼拨片的造型，相比传统圆形旋钮，侧翼的凸起结构能增大手指接触时的摩擦力，即使用户手上沾有少量油污或者佩戴薄款劳保手套操作，也能顺畅转动旋钮，不会出现打滑的情况，旋钮顶部做了内凹的指示标识位，安装后可以和面板上的档位刻度对应，用户能直观判断当前旋钮所处的档位位置。旋钮底部的安装轴孔做了适配D型轴的结构设计，轴孔直径匹配常规风机电位器的输出轴尺寸，安装时直接将旋钮按压套在电位器轴上即可，不需要额外的紧固件固定，装配效率较高，同时D型轴的配合结构能避免旋钮和转轴之间出现相对转动，保证档位调节的精度，长期使用也不会出现空转的问题。旋钮的底座部分做了限位凸台结构，安装后凸台贴合面板内侧，能限制旋钮的按压行程，避免用户用力过大将旋钮按入面板内部，同时底座的圆形轮廓和面板上的安装开孔匹配，安装后能遮盖开孔边缘的毛刺，提升设备外观的整体性。设计过程中充分考虑了日常操作的受力情况，侧翼拨片的位置做了圆弧过渡处理，没有尖锐的棱角，用户转动时不会硌手，旋钮整体壁厚均匀，采用常用的工程塑料注塑成型即可，生产时不容易出现缩痕、翘曲等成型缺陷，适合批量生产。安装边界方面，旋钮突出面板的高度控制在合理范围，不会因为突出过多容易被磕碰损坏，转动时的阻尼感可以通过和转轴的配合公差调整，既不会因为过松导致档位容易偏移，也不会因为过紧导致操作费力，适配多数常规风机的操控面板安装需求，在通风设备、小型温控设备上都能通用。
