GX12四芯航空公接插件结构设计

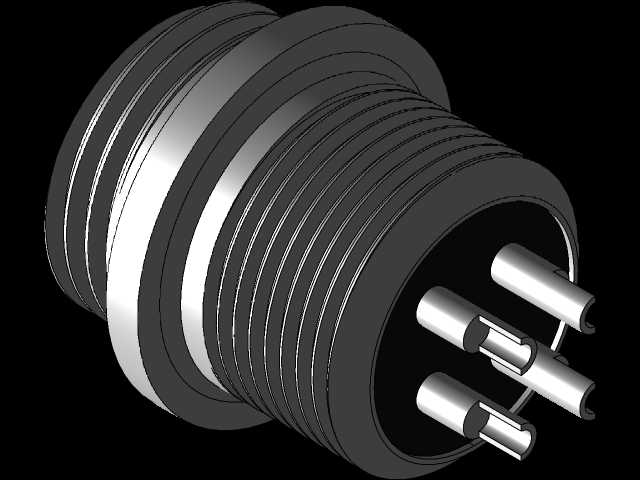

在机载设备、小型工业控制模组、户外检测仪器的电气布线场景里，这类小规格圆形航空接插件的选型与结构适配，一直是结构工程师做布线设计时绕不开的细节。不同于大电流动力回路用的大直径航插，GX12规格的四芯公接头，本身定位就是小功率信号、低压供电回路的快速插拔连接，适配12mm直径的标准安装开孔，这也是型号里12这个数字的实际工程含义。从结构设计逻辑来看，这个公接头的外壳采用带外螺纹的金属壳体，搭配多层环形密封槽结构，安装时可以通过配套螺母直接固定在设备面板上，螺纹段的长度预留了适配不同厚度面板的余量，常规1-3mm厚度的金属、塑料面板都能可靠锁紧，不会出现安装后松动的问题。插针部分采用四芯等圆周排布的设计，插针端部做了导向倒角，和母头对插时可以自动找正，不会出现插针顶弯的情况，插针根部做了台阶限位，压接导线后不会因为反复插拔出现插针退针的故障。壳体上的多道环形凸台，一方面是用来嵌套橡胶密封圈，实现插合后的IP65级防护，在户外淋水、粉尘较多的车间环境里也能保证连接可靠性，另一方面凸台结构也能增强壳体的结构强度，在受到侧向磕碰时不会轻易变形导致插合卡滞。做三维建模的时候，需要重点注意几个安装边界：首先是面板开孔必须严格控制在12mm公差H7范围内，开孔边缘不能有毛刺，否则安装时会刮伤壳体表面的镀层；其次是尾部出线端的孔径适配4-6mm外径的护套线，建模时要预留出线的弯折空间，避免导线弯折半径过小导致线芯断裂；另外插针的伸出长度要和配套母头的插孔深度匹配，插合后要保证插针完全进入插孔，接触电阻控制在毫欧级，避免信号传输时出现压降或者接触不良。这类接插件在实际使用中，大多用在需要频繁插拔的检测端口、机载传感器的连接回路里，相比普通的塑料接插件，金属壳体的屏蔽性能更好，能减少外界电磁干扰对弱信号传输的影响，四芯的配置刚好可以覆盖电源正负极、信号收发这四个常用回路，不用多余的芯数浪费空间，整体体积小巧，在狭小的设备舱里也能灵活布置。建模时还要注意螺纹的建模精度，虽然实际生产中是采用标准丝锥攻丝，但三维模型里的螺纹牙型要符合公制细牙螺纹的标准，和配套锁紧螺母的配合间隙要控制在合理范围，不能出现干涉或者配合过松的问题，插针之间的绝缘基座要做足够的爬电距离设计，避免相邻插针之间出现高压击穿的风险。
