带超声波避障功能的轮式移动小车底盘

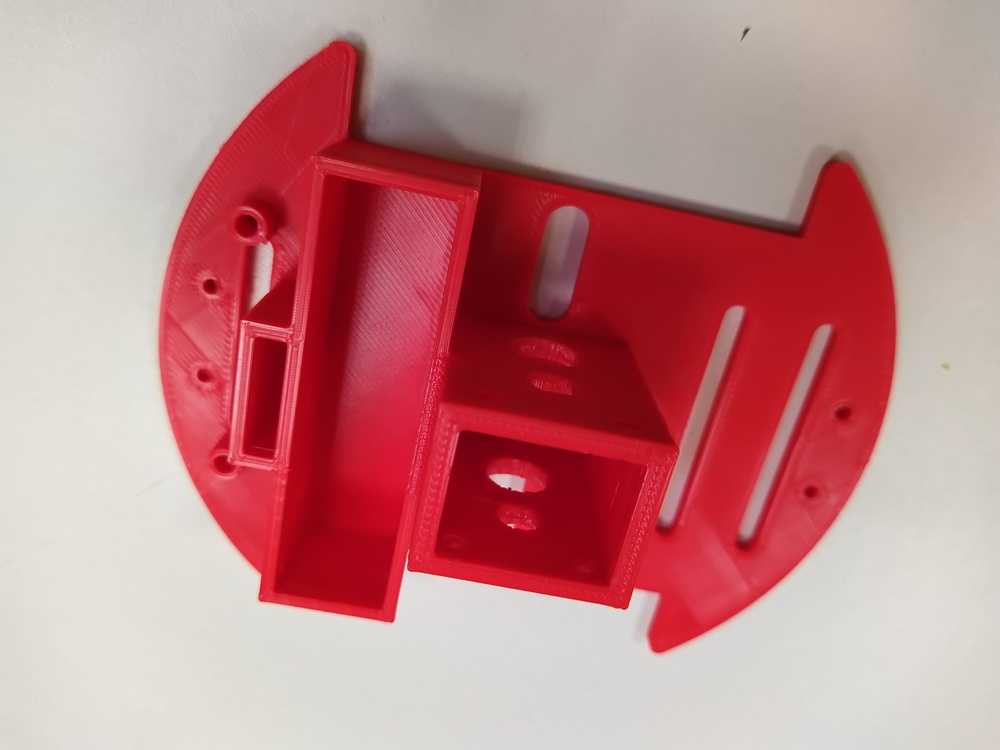

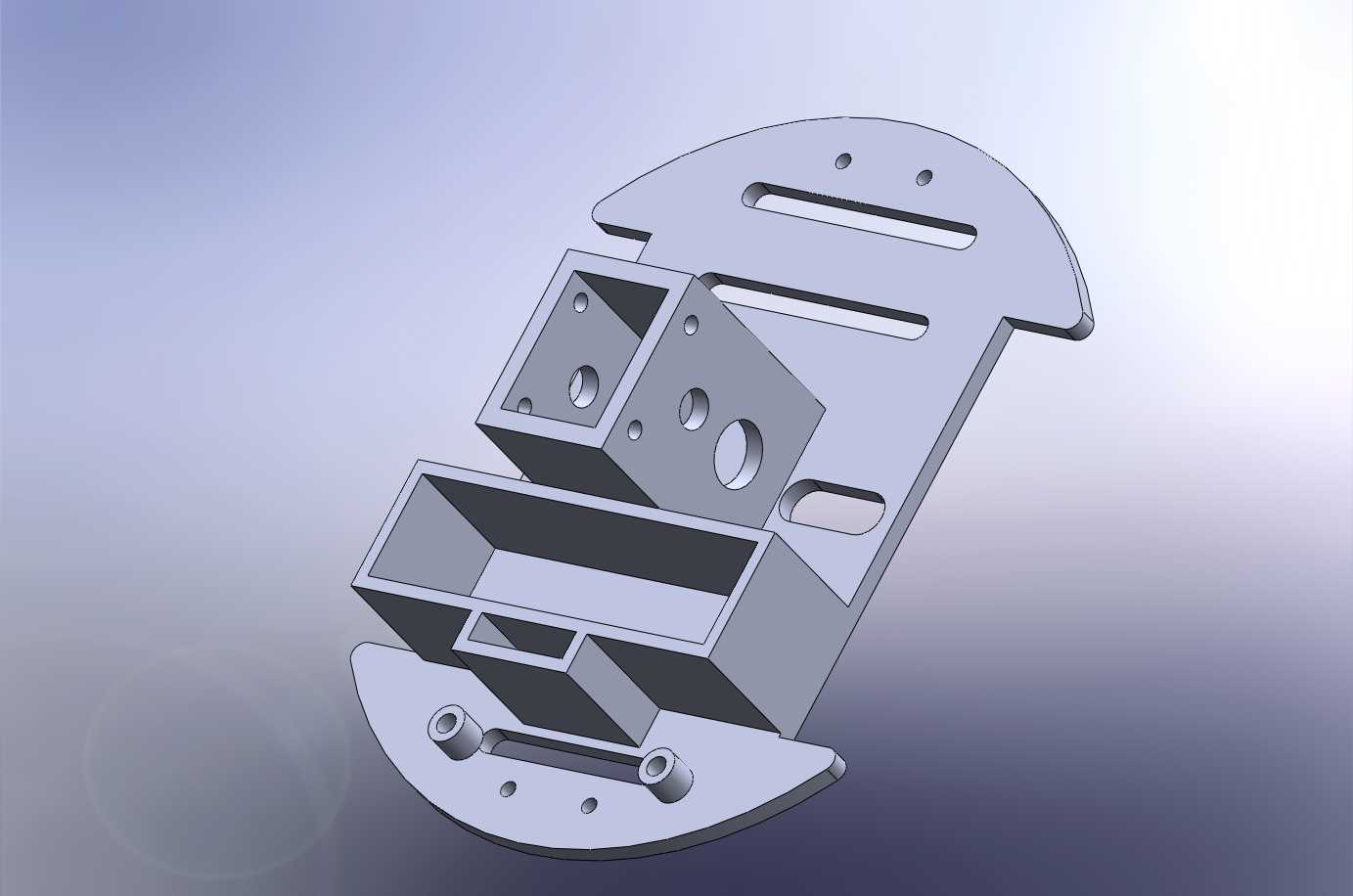

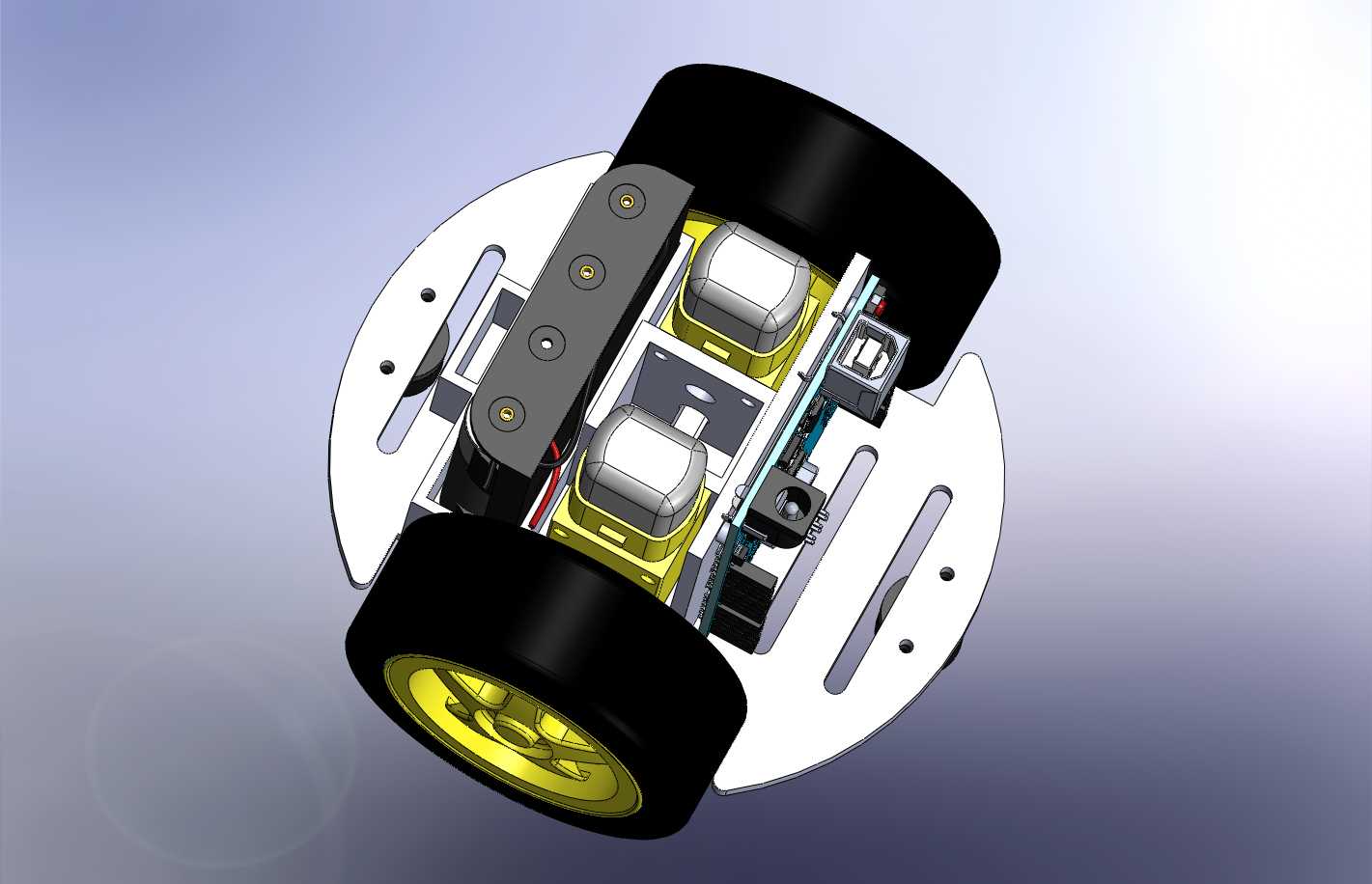

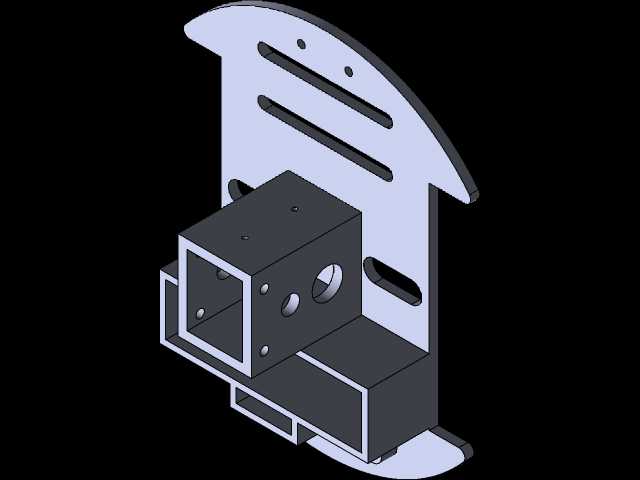

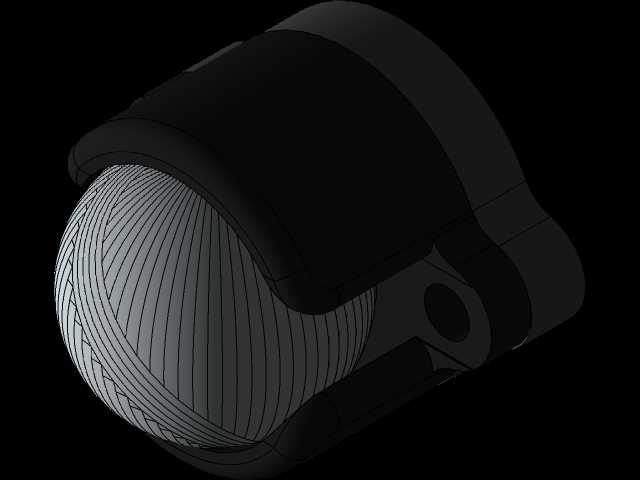

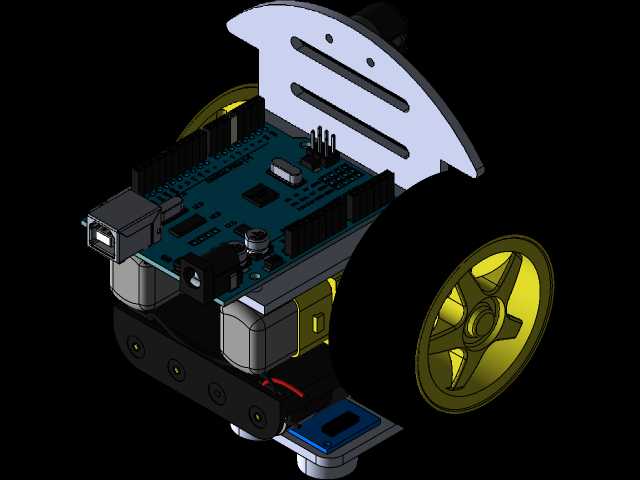

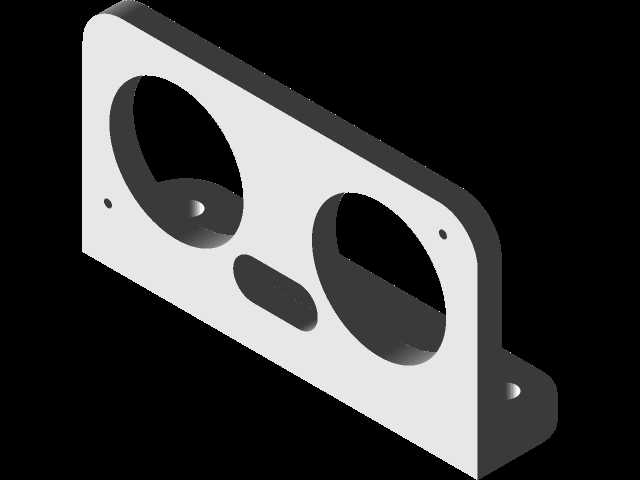

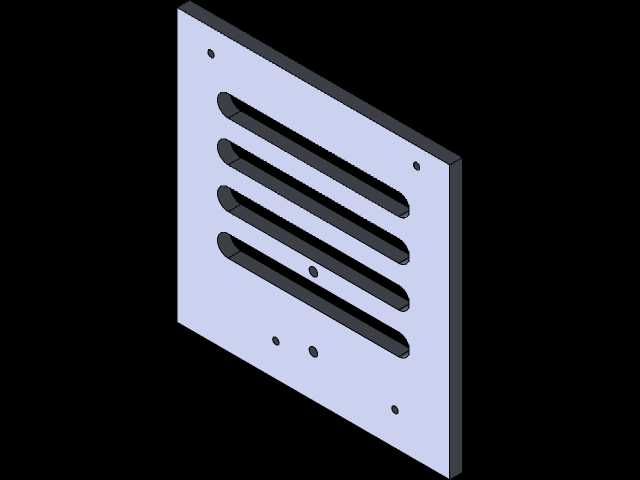

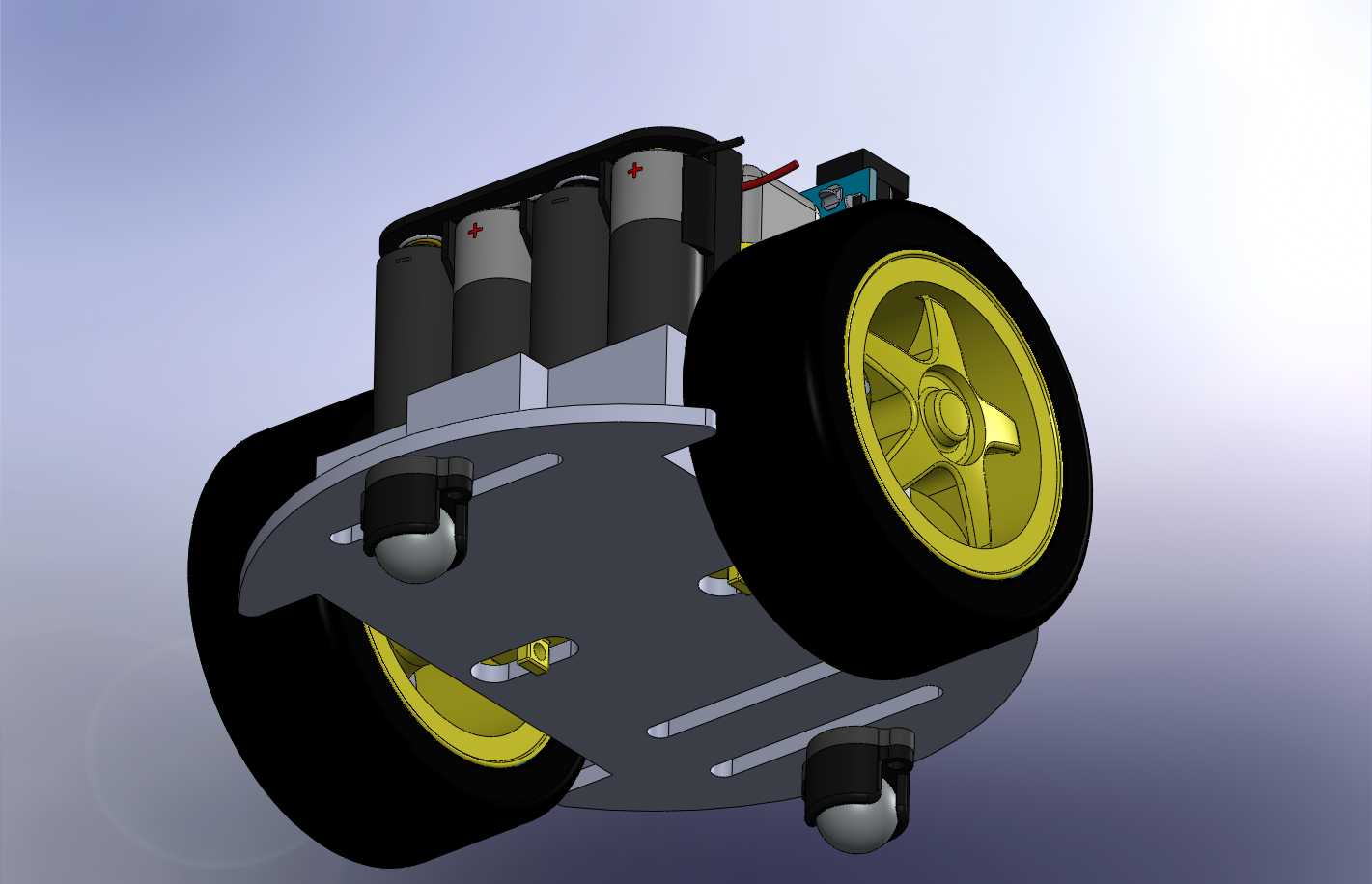

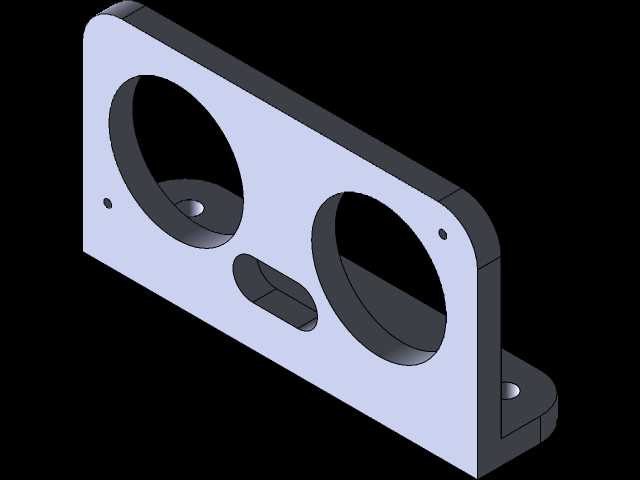

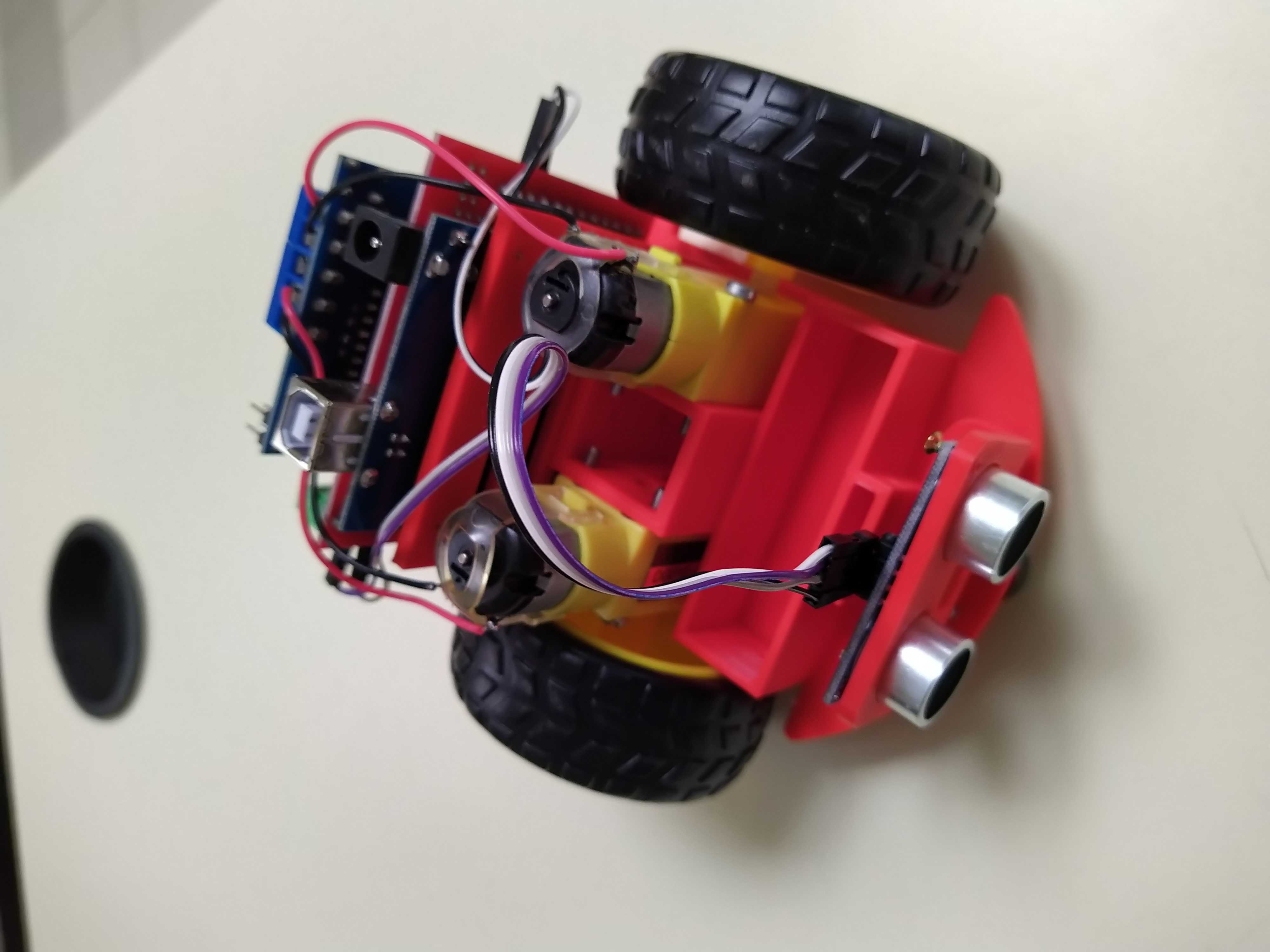

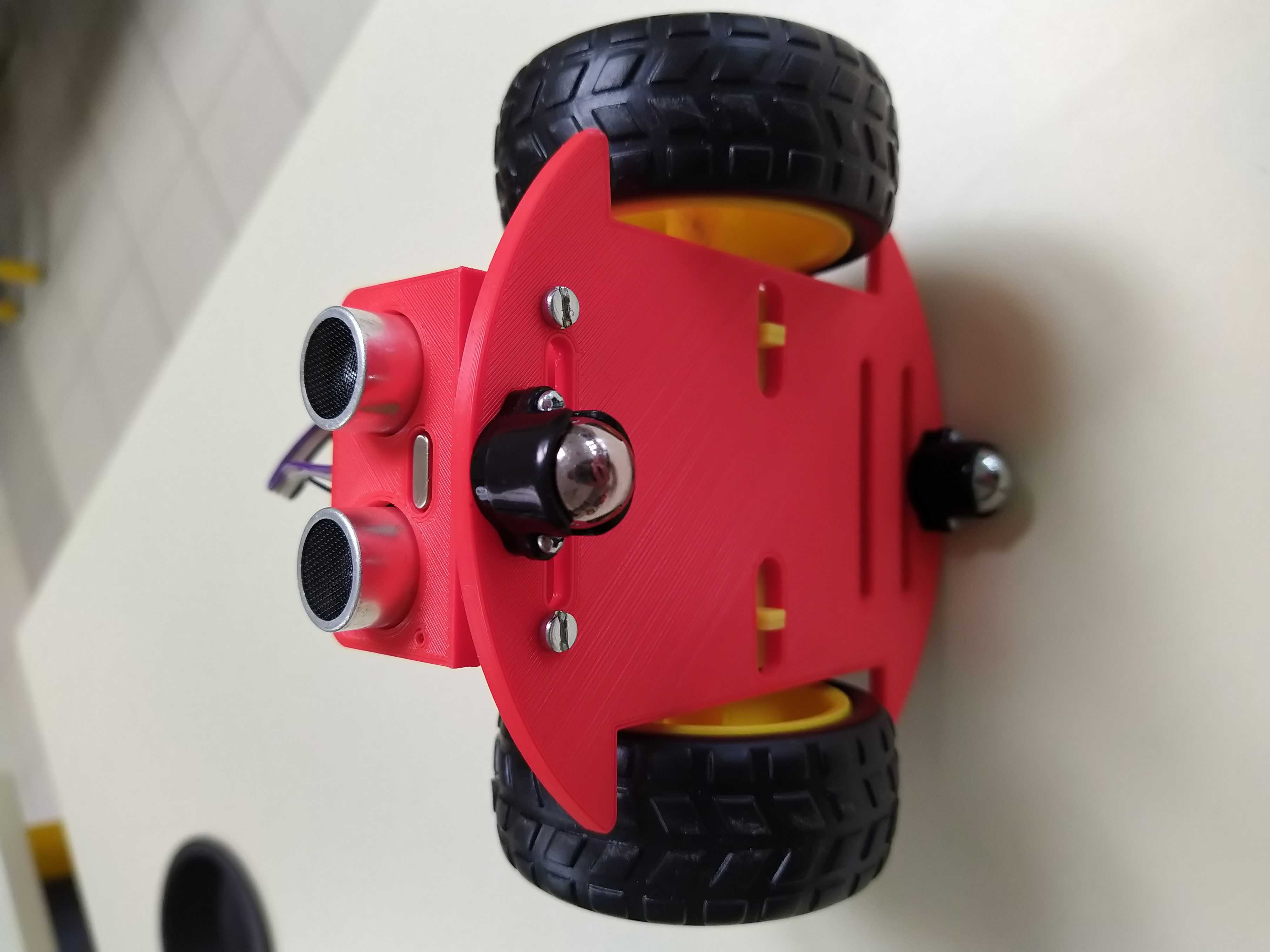

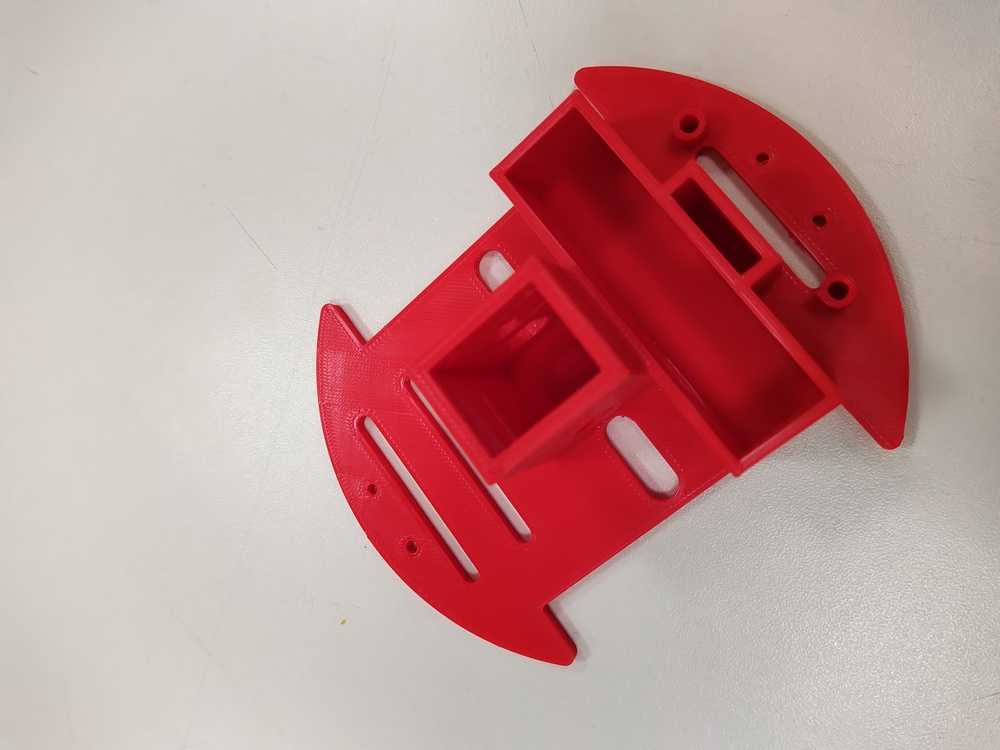

这款轮式移动底盘的设计核心面向小型室内移动作业场景，可作为教学实验平台、小型巡检载体或简易搬运单元的基础承载结构，整体采用双层承载布局，下层预留动力组件与传感元件的安装位，上层可拓展控制板、电源模块及功能负载，适配各类二次开发需求。底盘行走部分采用双侧差速驱动方案，搭配大纹路橡胶轮胎，可在平整水泥地面、木质地板、短绒地毯等常见室内表面获得足够抓地力，转向时通过两侧驱动轮的转速差实现原地转向，最小转弯半径为零，能在狭窄的通道、工位间隙内灵活调整行进方向，无需额外预留转向避让空间。避障检测单元采用HC-04超声波测距模块，安装于底盘前部的突出支架上，探测方向与底盘行进方向保持平行，可检测前方2cm到400cm范围内的凸起障碍物、立面墙体等阻挡物，模块安装位预留了上下微调的腰型孔，可根据实际作业场景的探测需求调整俯仰角度，避免地面凸起或低矮障碍漏检。动力部分选用直流减速电机搭配黄色塑料减速箱，电机输出轴直接与驱动轮轮毂连接，省去额外传动结构带来的间隙与动力损耗，电机安装座与底盘主体采用一体化注塑成型结构，保证同轴度的同时减少装配工序，电机走线沿底盘侧壁的走线槽排布，避免运动过程中线缆与轮组、地面发生剐蹭磨损。底盘主体采用红色硬质塑料材质，整体轮廓做了圆角过渡处理，前部传感器安装位置向前探出，避免轮组在靠近障碍物时提前发生碰撞，底盘后部预留了万向从动轮的安装位，可根据负载需求选配金属或塑料万向轮，保证行进过程中的整体稳定性。控制板安装区域位于底盘后部上层，预留了标准的螺孔安装位，可兼容常见的开源控制板尺寸，电源模块可放置在底盘中部的空腔内，降低整体重心，提升行进过程中的抗侧翻能力。接线部分采用分色线束排布，动力线与信号线分开走线，减少电机运转时的电磁干扰对传感信号的影响，所有外露接线端都预留了足够的活动余量，避免转向过程中线束被拉扯断裂。从安装边界来看，底盘整体宽度控制在150mm以内，长度不超过200mm，可顺利通过常规室内门体、设备间隙，上层拓展安装面的有效承载面积可满足0.5kg以内的功能负载安装需求，适配各类小型功能模块的加装改造。
