航模SK450电机转接安装板结构

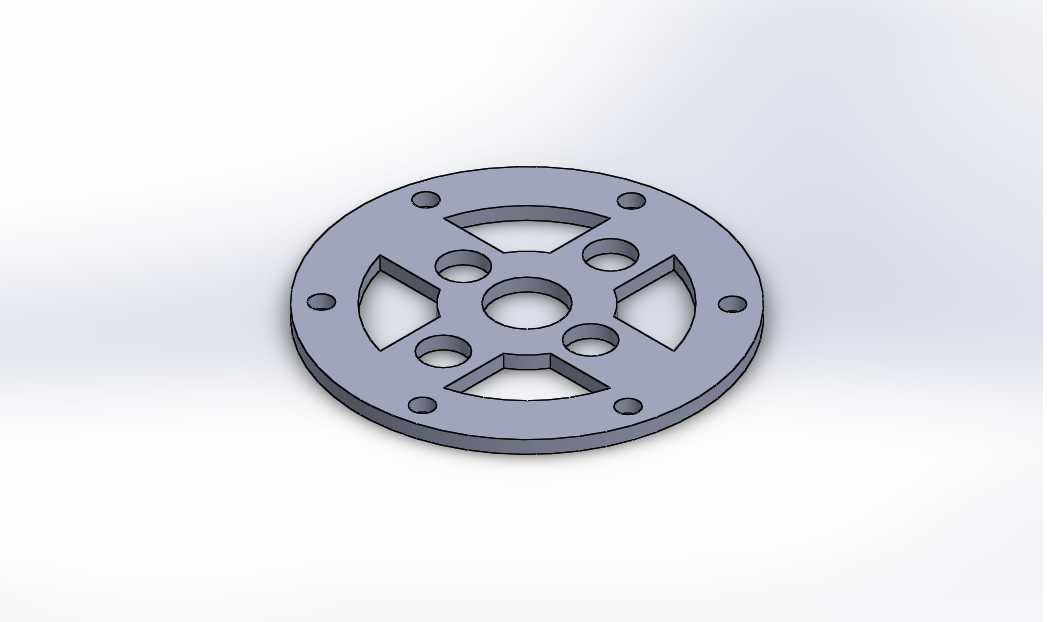

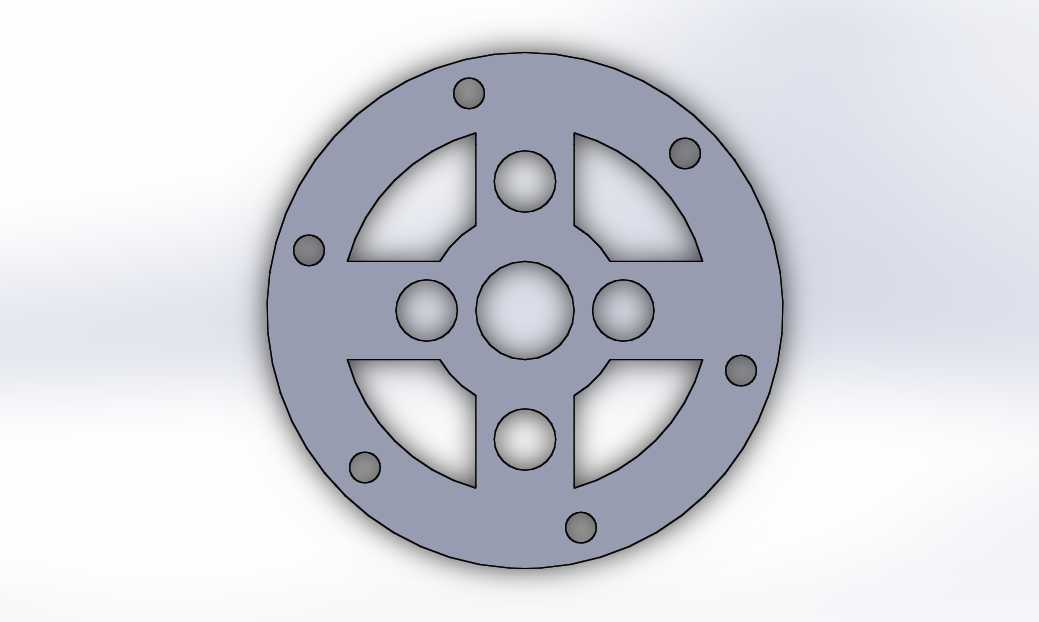

这款转接板是针对Hobbyking SK450系列航模机架开发的电机安装适配部件，核心作用是解决不同安装孔位规格的无刷电机与机架电机座之间的匹配问题，在多旋翼航模组装、维修改装场景中应用广泛，不少航模爱好者在更换非原厂规格电机时，都会遇到电机安装孔距与原厂电机座不匹配的问题，强行打孔会破坏机架原有结构强度，甚至导致飞行过程中电机脱落引发炸机，这款转接板就是为填补这类安装间隙设计的。从结构设计来看，整体采用圆形法兰式布局，中心开设同轴通孔，用于避让电机输出轴与轴套结构，避免转接板与电机转动部件发生运动干涉；板身沿周向均匀分布多组安装孔，内侧四组孔位对应电机端的安装螺孔，外侧四组孔位对应机架电机座的固定孔位，孔位间距严格匹配对应安装接口的尺寸公差，安装时无需额外扩孔或修配，直接使用对应规格的螺丝即可完成固定。板身开设多处三角形与扇形镂空结构，并非单纯为了减重，在航模飞行场景中，这类镂空可以有效降低飞行过程中的风阻，同时减少板件材料用量，降低整体起飞重量，对于多旋翼航模来说，每一克重量的降低都能直接提升续航时间与机动灵活性，镂空的布局也经过受力校核，避开了螺丝安装位的应力集中区域，不会因为开设镂空降低板件的结构强度，在电机运转产生的持续振动下，不会出现板件开裂、固定孔滑丝的问题。在安装边界上，转接板的厚度控制在合理范围，既保证足够的支撑刚度，避免电机运转时板件发生形变导致电机轴倾斜，又不会过度垫高电机位置，影响整机的重心分布；板件正反两面都做了平面度处理，安装时贴合面可以完全紧贴电机端面与机架座面，不会出现安装倾斜导致的电机动平衡失效问题。实际使用时需要注意，若要将转接板的平滑面与电机底座贴合安装，需要在打印或加工前确认图纸的正反面方向，避免装反后孔位错位无法固定，安装时螺丝要按照对角顺序逐步拧紧，保证各固定点受力均匀，避免单侧受力过大导致板件翘曲。这类转接结构除了航模领域，在小型自动化设备的电机改装、小型传动机构的电机适配场景中也有参考价值，其孔位布局、镂空减重、应力避让的设计思路，可以直接迁移到同类小型法兰转接件的设计工作中，帮助结构设计人员快速完成适配类零件的方案搭建，减少重复校核孔位、计算受力的工作量。
