ArbotiX-M机器人控制板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290723
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计
  • ArbotiX-M机器人控制板结构设计

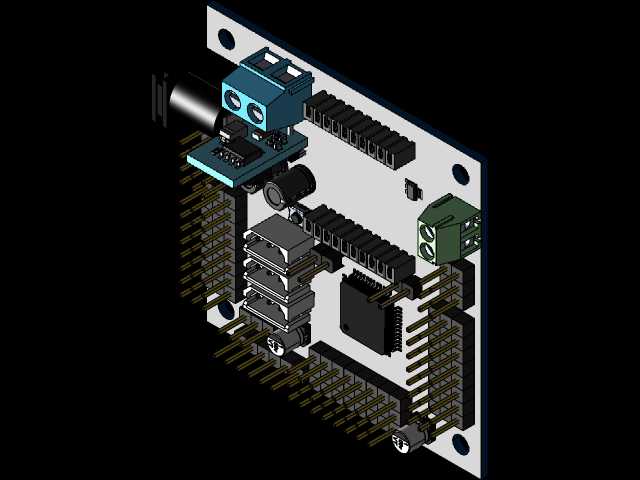

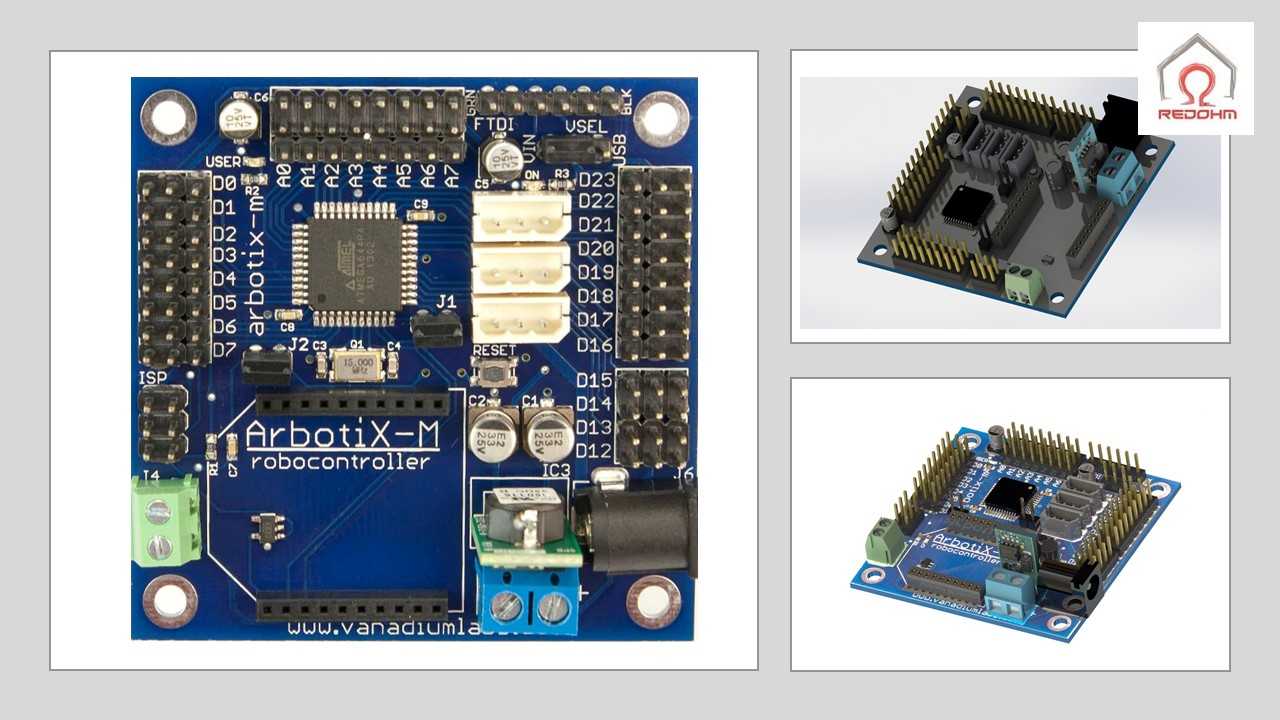

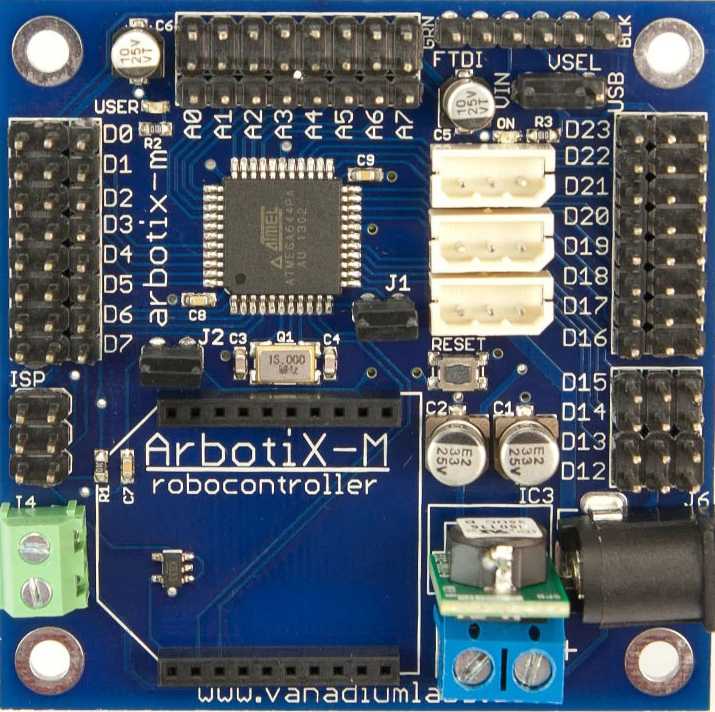

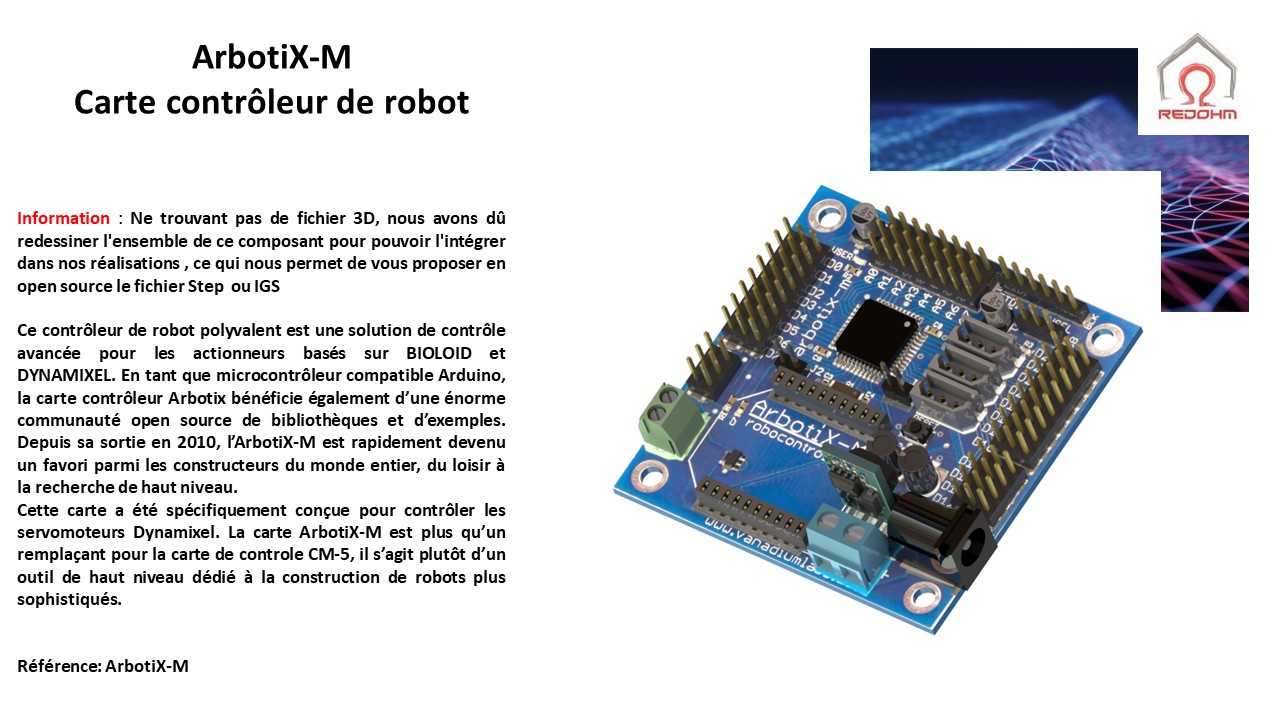

这款控制板主要面向小型多自由度机器人的运动控制场景,可适配基于BIOLOID与XEL通信协议的舵机执行单元,在桌面级机械臂、双足行走机器人、教育类竞赛机器人的开发场景中应用广泛,能够为机器人本体提供稳定的底层运动控制支撑,替代传统CM-5控制模块实现更灵活的功能拓展。从功能特性来看,该控制板兼容Arduino开发生态,板载资源预留了充足的IO拓展接口,可同时接入多路舵机信号与传感器反馈线路,自带的稳压电路能够为外接舵机提供稳定的供电输出,避免多舵机同时动作时的电压跌落问题,板载的通信接口支持与上位机进行实时数据交互,可完成动作组下载、传感器数据回传、在线调试等操作,开源的固件库与示例程序能够大幅缩短机器人开发的周期,降低多自由度机器人的控制门槛。设计思路上,控制板采用层叠式排针布局,将舵机接口沿板卡两侧排布,接线时可顺着机器人肢体走线方向整理线路,减少线缆弯折与信号干扰;板卡四角预留了标准安装孔位,可直接固定在机器人躯干的结构支架上,安装孔间距适配通用铝型材支架与3D打印结构件的安装尺寸,不需要额外设计转接板即可完成装配。板卡整体外形为矩形,边缘做了圆角处理避免安装时剐蹭线缆,核心主控芯片布置在板卡中心区域,外围电路围绕主控分区排布,电源输入接口设置在板卡侧边,方便外接电池与电源模块,复位按键与状态指示灯布置在板卡边缘易操作的位置,调试时可快速观察运行状态、触发复位操作。实际选型应用时,需要注意板卡的供电输入范围,匹配对应电压的舵机型号,安装时排针外侧需要预留足够的接插空间,避免结构件遮挡接口导致接线困难,板卡与大功率驱动模块分开放置,减少电磁干扰对控制信号的影响,其开源的特性也支持开发者根据实际需求修改固件,拓展更多自定义控制功能,适配不同构型机器人的控制需求。
