槽轮驱动间歇式落锤冲击演示结构

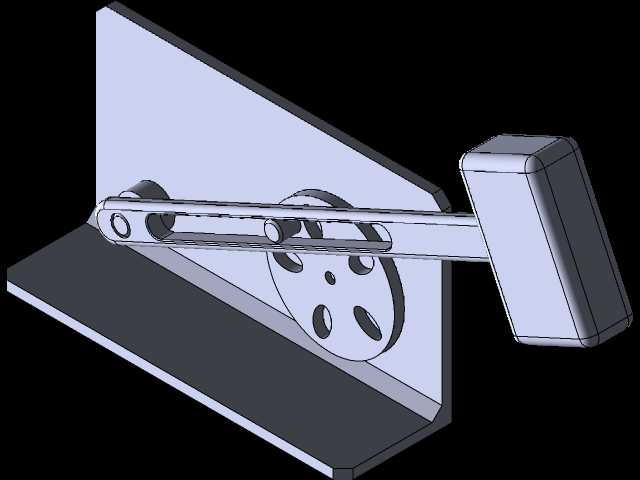

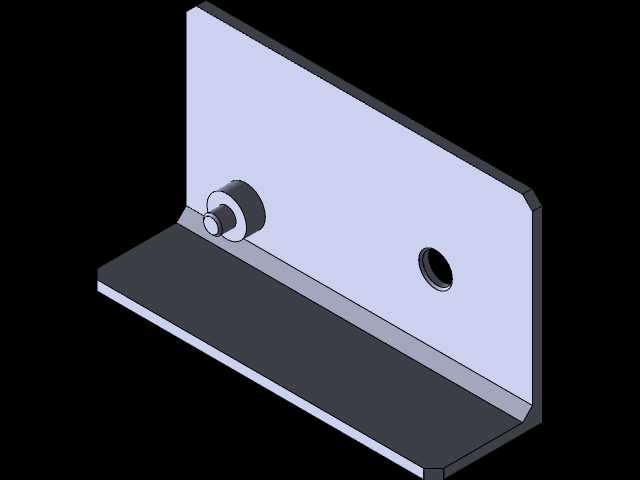

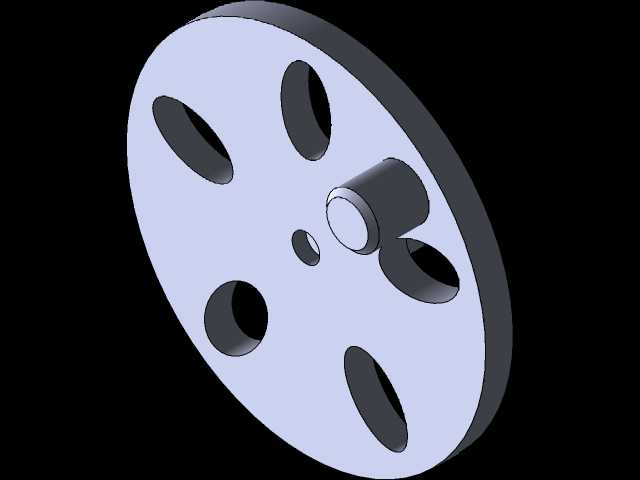

这套落锤结构核心依托槽轮机构实现间歇式冲击动作输出，常被应用在小型冲压工位、材料抗冲击性能测试台、小件压装工位的原理演示与功能验证环节，区别于连续冲压的飞轮驱动结构，槽轮带动的落锤能实现固定节拍的单次冲击，每一次锤头下落的间隔完全匹配槽轮的槽数设定，不会出现连续连击的情况，适配需要人工上下料的半自动化工位，能给操作人员留出足够的工件取放安全间隔。从功能特性来看，整个结构分为三个核心单元：带L型安装基准的立式支架、带长槽的摆臂式锤杆、四槽槽轮驱动盘。支架底部的水平安装面预留了标准的螺栓固定孔位，垂直立面承担锤杆铰接轴、槽轮转轴的安装定位，两个转轴的中心距严格按照槽轮啮合的几何关系设定，保证槽轮上的圆柱销能顺畅滑入锤杆的长槽内，不会出现卡滞或脱销的问题。锤杆采用长条形镂空设计，在保证结构刚性的前提下尽可能降低自身重量，减少槽轮驱动时的转动惯量，锤头部分做了加厚的方块结构，冲击端面保持较高的平面度，保证冲击力能垂直传递到被冲击工件表面，不会出现偏载导致的工件移位或者锤杆变形。设计过程中优先确定了冲击行程参数，锤杆绕铰接点的摆动角度对应锤头的垂直下落距离，槽轮每转动四分之一圈，圆柱销就会推动锤杆抬升到最高位置，随后销子脱离长槽，锤杆依靠自身重力绕铰接点下摆完成冲击动作，整个运动过程不需要额外的复位弹簧，完全依靠重力实现锤头复位，结构件数量少，后期维护只需要定期给铰接轴加注润滑脂即可。安装边界上，整个结构的水平投影尺寸适配常规的桌面式试验台架，垂直方向的最高点不会超出小型设备的安全防护外罩安装范围，槽轮的输入轴可以直接连接低速减速电机，不需要额外添加离合结构，电机持续匀速转动就能输出固定节拍的冲击动作，调整槽轮的转动速度就能直接改变冲击频率，适配不同硬度材料的冲击测试或者不同节拍的小件压装需求。结构的运动配合间隙做了合理预留，锤杆长槽与槽轮圆柱销之间采用间隙配合，铰接轴与安装孔之间添加了耐磨轴套，长时间往复摆动也不会出现磨损松旷的问题，支架的垂直立面与水平安装面保持严格的垂直度公差，保证锤杆摆动过程中不会出现侧向偏移，锤头冲击位置的重复定位精度能控制在小范围误差内，满足常规工位的精度要求。
