曲柄滑块式快速急回传动机构

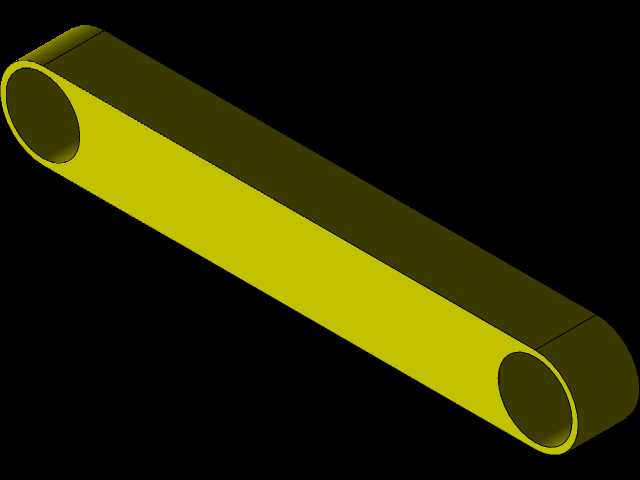

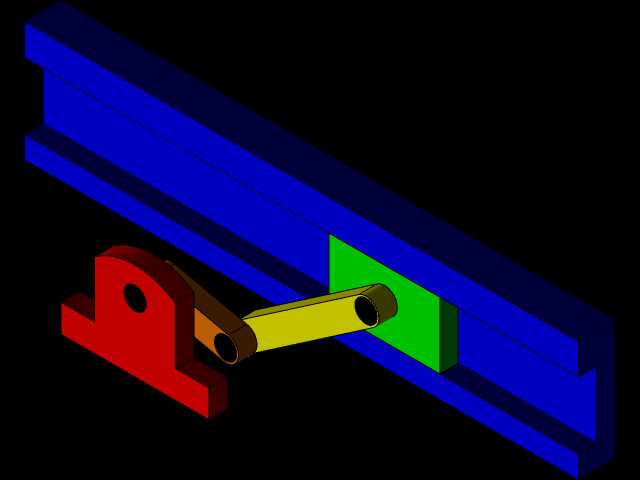

这套曲柄滑块反转式急回结构，核心是利用曲柄转动过程中的极位夹角特性，实现工作行程匀速平稳进给、回程段快速复位的动作逻辑，在各类需要往复直线动作的工业设备中应用十分广泛。从实际工况适配来看，这类结构常被集成在小型冲压设备、送料机构、牛头刨床的主传动单元中，工作行程阶段滑块带动执行端完成切削、推料、压装等作业，此时曲柄对应的转角更大，滑块移动速度平缓，能保证作业过程的受力稳定，避免冲击载荷损伤工件或执行端刀具；而空回程阶段曲柄转过的夹角更小，滑块能以更高的速度快速回到初始工位，大幅压缩非作业的空程时间，有效提升单台设备的作业节拍效率。从结构设计逻辑来看，这套机构的固定铰支座采用L型一体式安装座，底部预留了平直的安装贴合面，可直接通过螺栓锁紧在设备的安装基准面上，安装时需要保证曲柄回转中心与滑块导轨的平行度误差控制在0.05mm/m以内，避免运动过程中出现连杆别劲、滑块卡滞的问题。导轨部分采用双侧限位的槽型结构，滑块嵌入导轨槽内做直线往复运动，导轨的有效行程覆盖了曲柄双极位对应的滑块最大位移量，预留了两端各3mm的安全缓冲距离，防止滑块运动到极限位置时与导轨端盖发生刚性碰撞。连杆部分采用两端带铰接孔的杆状结构，分别与曲柄端、滑块端通过铰接销轴连接，铰接位置预留了润滑脂注油通道，可定期补充润滑脂降低铰接副的磨损量，延长结构的连续运行寿命。设计过程中需要重点核算极位夹角的取值，通常根据设备需要的回程速比来确定曲柄长度与连杆长度的比值，速比要求越高则极位夹角取值越大，但过大的极位夹角会导致回程阶段的加速度峰值升高，增大机构运行时的振动与噪声，因此常规工业应用中会将速比控制在1.2-1.8的区间内，平衡效率与运行平稳性的需求。安装边界方面，整套机构的横向安装尺寸由导轨总长度决定，纵向尺寸由曲柄回转半径与支座高度共同决定，安装时需要在导轨下方预留足够的排屑空间，避免加工产生的碎屑落入导轨槽内影响滑块滑动精度，铰接销轴的轴向需要加装防脱挡圈，防止设备长时间运行后销轴窜出引发机构故障。
