37mm方形减速直流电机结构设计

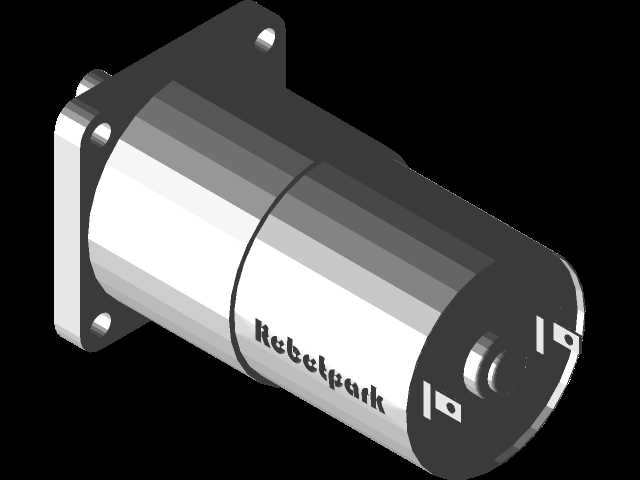

这款37mm规格的方形法兰减速直流电机，在小型自动化执行机构、智能小车驱动、小型传动装置、家用小电器动力单元、教学实验平台搭建场景中应用十分广泛，很多做小型设备开发的结构工程师在选型时，经常会碰到安装空间局促、输出转速要求低、输出扭矩需要匹配负载的需求，这类带齿轮减速结构的方形直流电机刚好能适配这类场景。从结构设计来看，电机本体采用圆柱型机壳搭配前端方形安装法兰的组合形式，方形法兰的设计相比圆形法兰，在安装时不需要额外调整周向定位，四个安装孔呈对称分布在法兰四角，安装时直接对准安装板的对应孔位锁付螺丝即可，能有效减少装配时的对位时间，也能避免电机运行时出现周向转动的问题，安装边界控制得十分规整，法兰边长37mm的尺寸刚好适配多数小型设备的安装空间预留，不会出现尺寸超差无法装入的问题。输出轴从法兰中心伸出，轴径与伸出长度都匹配常规小型传动件的安装尺寸，不管是搭配同步轮、齿轮还是联轴器，都能找到对应的标准件适配，不需要额外做轴的二次加工。电机本体和减速箱部分做了同轴衔接，减速箱内置齿轮传动结构，将电机本体的高转速通过齿轮组降速到5rpm的输出转速，同时放大输出扭矩，能直接驱动低转速大负载的小型机构，不需要用户额外搭配外置减速结构，能大幅简化整体设备的传动链路，减少额外的零件数量与装配工作量。从建模细节来看，模型还原了电机机壳的表面标识、法兰的安装沉孔、输出轴的轴肩结构、减速箱与电机本体的衔接台阶，甚至还原了输出轴根部的密封结构细节，不管是用来做设备的装配干涉检查，还是做机构的运动仿真，都能直接调用，不需要再额外修正模型的外形尺寸与安装点位。在实际选型应用中，这类电机的供电规格适配常规低压直流供电，搭配简单的驱动电路就能实现正反转与调速控制，对于做小型原型机开发、学生课程设计、小型自动化装置改装的从业者来说，这类结构的电机是十分常用的动力元件，模型的尺寸精度直接关系到整体装配的准确性，这个模型的安装孔位、外形轮廓、轴伸尺寸都按照实物1:1还原，导入装配环境后可以直接用来做安装板的孔位设计、周边零件的间隙校核，能有效减少实际加工装配时出现的尺寸不匹配问题。很多工程师在做小型设备设计时，经常会忽略电机尾部的接线端子空间预留，这个模型也还原了尾部的接线凸台结构，在做整体布局时可以提前预留接线的走线空间，避免装配时出现线材被其他零件挤压的问题。
