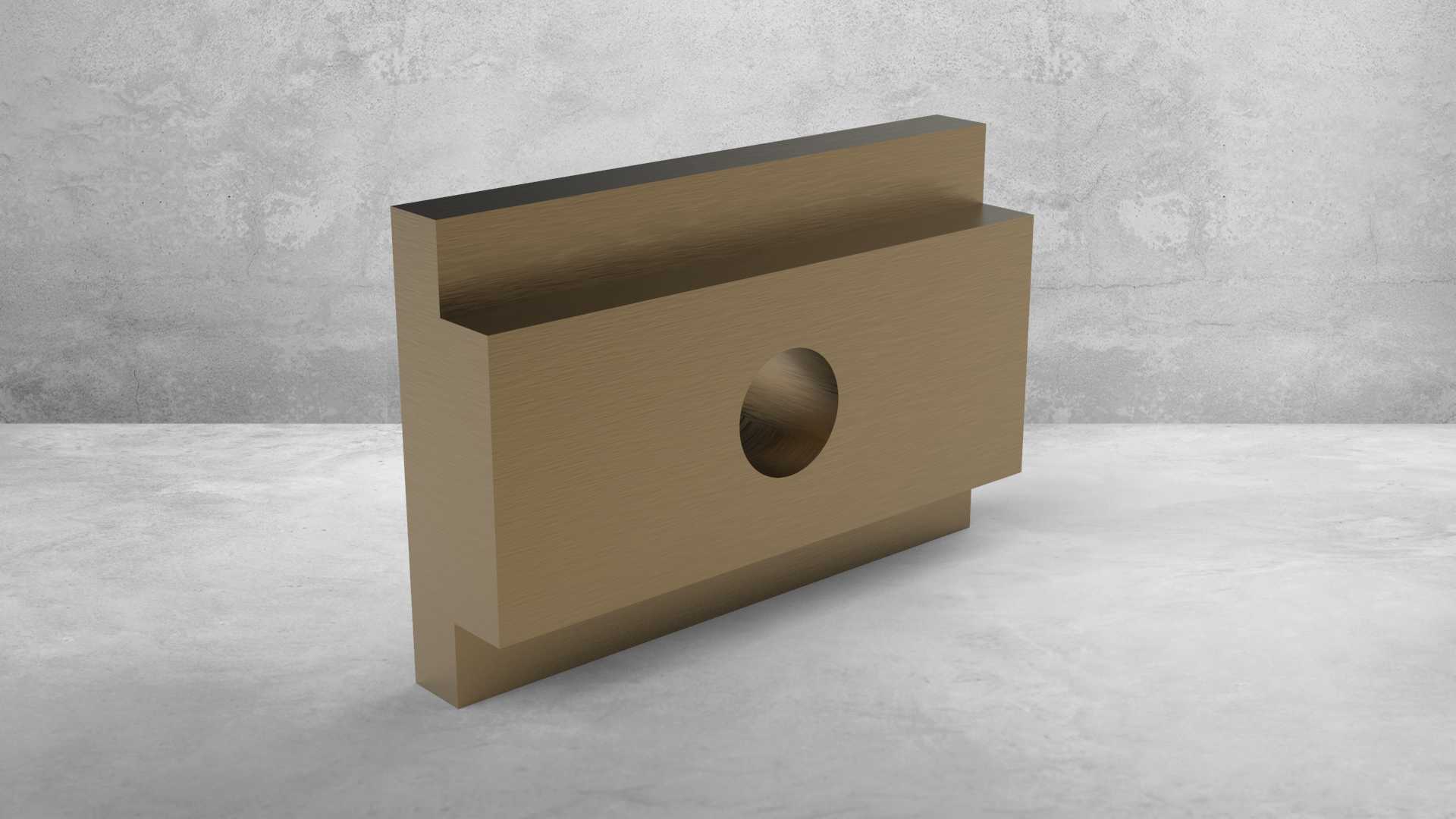

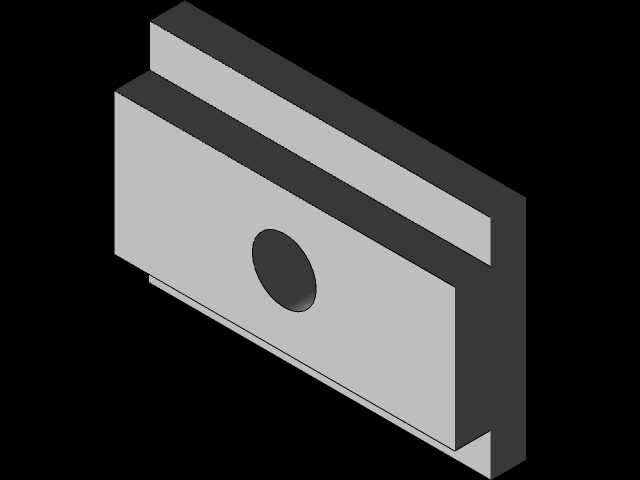

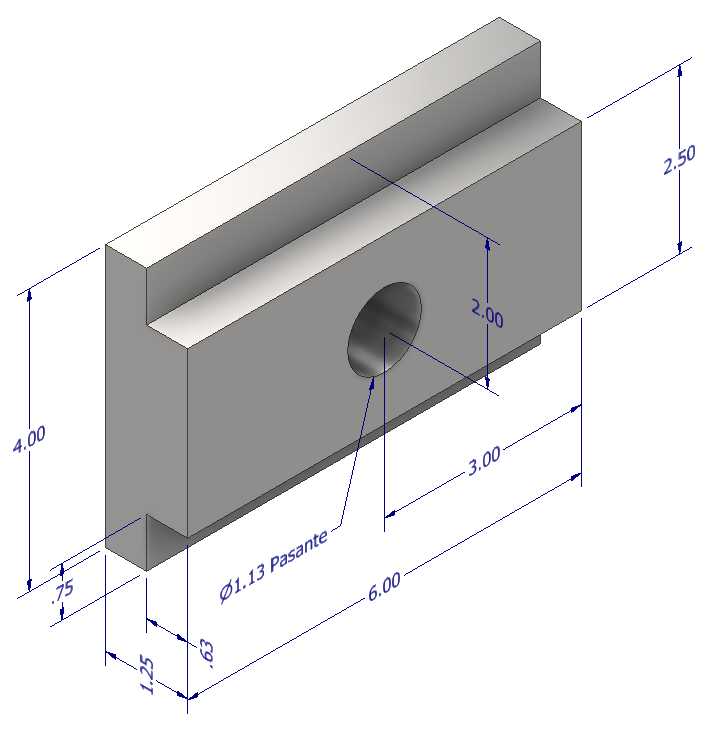

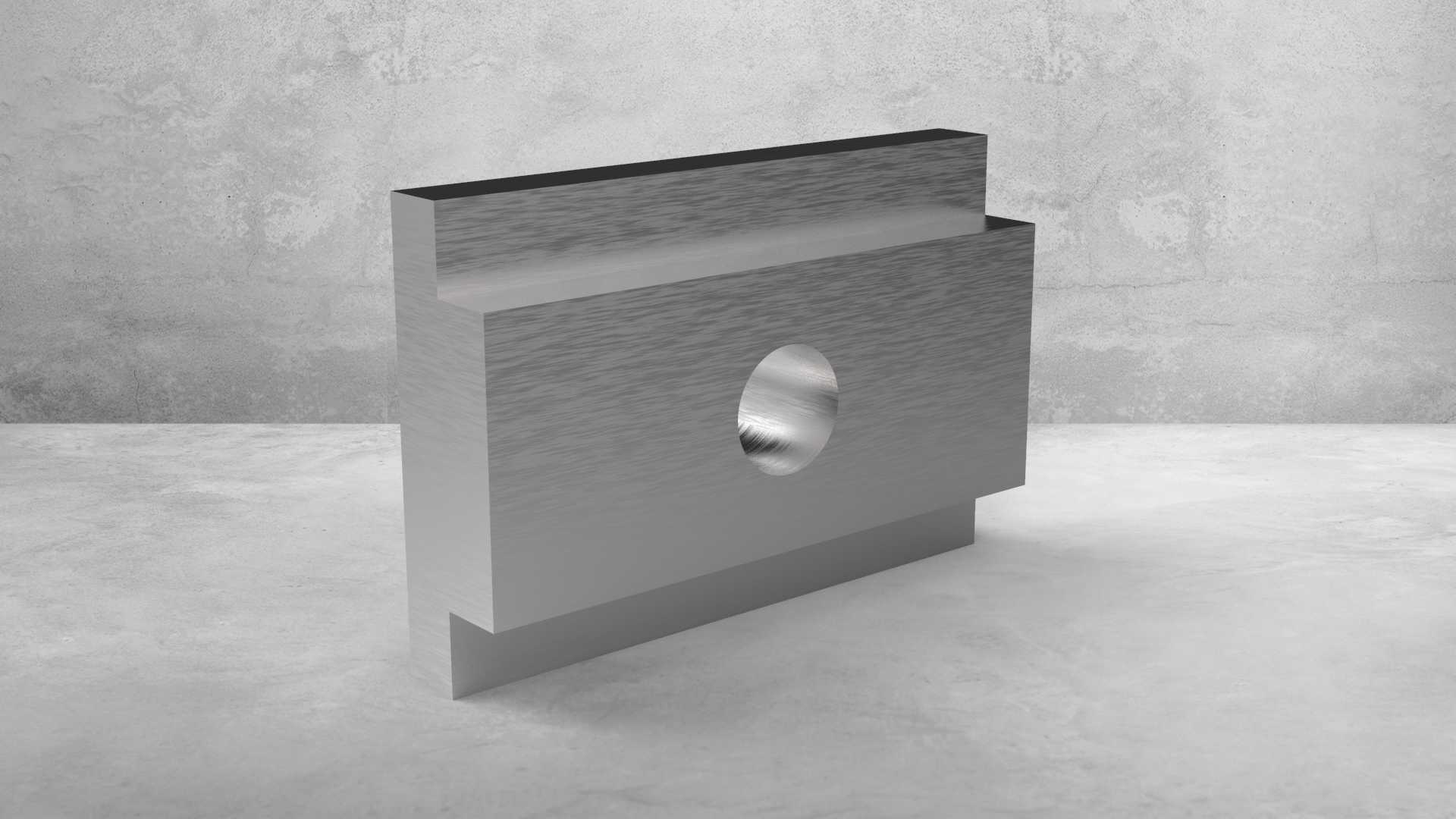

这类带中心通孔的阶梯式块状构件,在直线导向副、工装夹具定位、小型设备安装支撑场景中应用十分广泛,日常多见于自动化生产线的滑动工位、检测设备的定位基座、工装夹具的压紧支撑位置,承担着承载、导向、定位、连接的多重作用。从结构设计逻辑来看,整体采用对称阶梯式矩形构型,主体分为三层阶梯结构,上下两层凸沿宽度小于中间主体段,这种设计一方面可以嵌入对应导轨的滑槽内,实现滑动过程中的侧向限位,避免运行过程中出现侧倾、卡滞问题,另一方面凸沿与滑槽的配合面可以预留合适的公差带,兼顾滑动顺畅度与定位精度。中心位置的通孔并非简单的减重设计,其孔壁经过同轴度公差约束,既可以穿装锁紧螺栓实现构件与滑动驱动件的刚性连接,也可以作为定位销的配合孔,在需要固定工位的场景下插入定位销完成位置锁定,孔口位置做了微小的倒角处理,避免穿装螺栓或销钉时出现刮蹭、卡滞,也能减少应力集中导致的孔口开裂风险。从安装边界来看,构件的总厚度、阶梯凸沿的突出高度、中心通孔的孔径都需要和适配的导轨槽宽、槽深以及配套紧固件的尺寸严格匹配,安装时需要保证阶梯面与导轨滑槽的贴合度,接触面的平面度公差控制在合理范围内,避免安装后出现滑动阻力过大、运行异响的问题。材质选择上这类构件多采用耐磨铜合金或者表面硬化处理的钢材,对应不同的载荷场景:轻载导向场景用铜合金可以降低摩擦系数,减少导轨磨损;重载支撑场景用硬化钢材可以提升结构刚性,避免长期受载出现形变。实际使用中,这类构件的配合面需要定期补充润滑脂,减少滑动摩擦带来的损耗,中心通孔如果用于穿装紧固件,需要按照对应扭矩要求锁紧,避免长期往复运动出现紧固件松动,导致定位精度下降。设计这类构件时,需要提前核算承载工况下的形变余量,阶梯凸沿的厚度要满足侧向受力时的强度要求,避免受侧向冲击时出现凸沿断裂,中心通孔的位置要尽量设置在构件的形心位置,保证受力均匀,减少偏载带来的局部磨损。
