C1花键伺服转1/4英寸定位螺钉联轴器

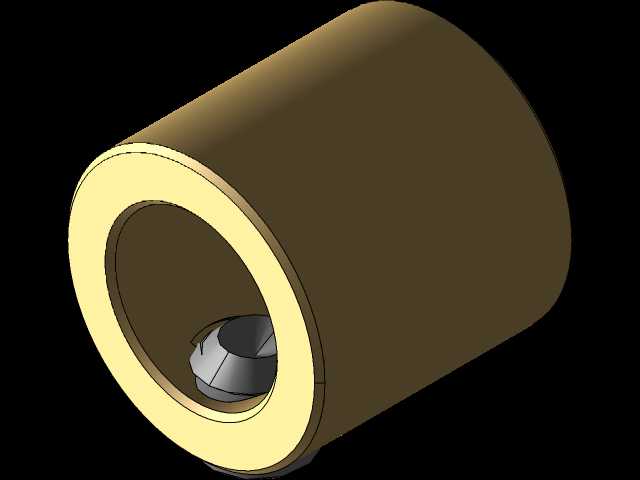

　　这类联轴器主要应用在小型伺服传动链路里，常见于桌面级自动化设备、小型检测工装、精密送料机构的动力衔接环节，用来把伺服输出端的C1规格花键轴，和末端执行端的1/4英寸轴做刚性连接，靠侧壁的定位螺钉完成轴向与周向的锁止，避免传动过程中出现轴间打滑、偏移错位的问题。从结构设计来看，整体采用套筒式一体化结构，没有多余的外露传动部件，外圆为光滑圆柱面，安装时不需要额外预留避让突出结构的空间，能适配紧凑安装位的布局需求；内孔做了两段异径匹配设计，一端是对应C1花键的内花键型腔，和伺服输出花键做齿形配合，能传递更大的扭矩，不会像光孔配合那样在频繁正反转时出现间隙旷量，另一端是适配1/4英寸轴的光滑圆孔，侧壁开有螺纹孔用来安装定位螺钉，

　　锁紧时螺钉端面直接压在接入轴的表面，完成轴件的固定。建模时优先保证了配合面的尺寸精度，内花键的齿形参数完全匹配标准C1花键的公差要求，光滑内孔的直径公差取过渡配合区间，既不会因为间隙过大导致传动同轴度差，也不会因为过盈量太大造成装配困难；外圆和两个内孔的同轴度公差控制在0.02mm以内，能减少高速运转时的径向跳动，降低伺服轴的额外负载。安装边界上，套筒的轴向长度刚好覆盖两端轴的插入深度，两端轴的插入深度预留了足够的接触长度，不会因为轴插入过浅导致锁紧力不足，侧壁的螺纹孔位置避开了内花键的齿根位置，不会削弱花键部分的结构强度，锁紧螺钉选用标准内六角紧定螺钉，装配时用常规内六角扳手就能完成操作，不需要特殊工装。实际使用中，

　　这类联轴器适合传递中小扭矩的传动场景，不适合大负载、频繁冲击的重载传动链路，安装时要注意先把两端轴分别插入对应内孔，确认轴端顶到内部的定位台阶后再锁紧螺钉，避免出现轴插入深度不足的问题，同时要保证两个对接轴的同轴度偏差在允许范围内，减少运转时的附加弯矩，延长联轴器和配套轴件的使用寿命。建模过程中对所有配合面都做了公差标注参考，结构上没有复杂的异形曲面，加工时可以直接用棒料车削内孔后加工内花键和侧壁螺纹孔，加工工艺性好，不需要特殊的加工设备就能完成生产，适合小批量定制或者常规备件替换使用。
