Tetrix机器人用Lm2596降压转换器安装固定支架

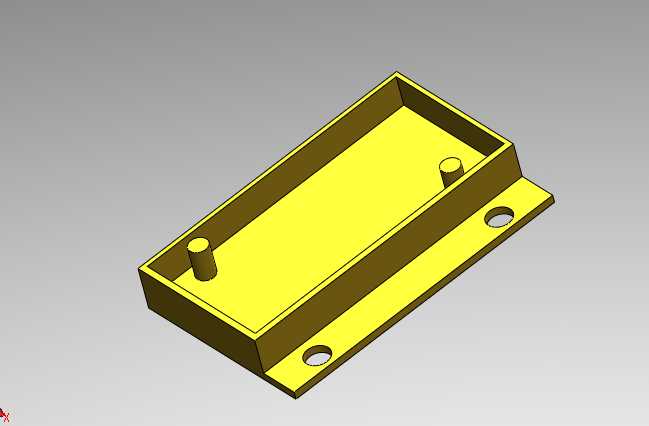

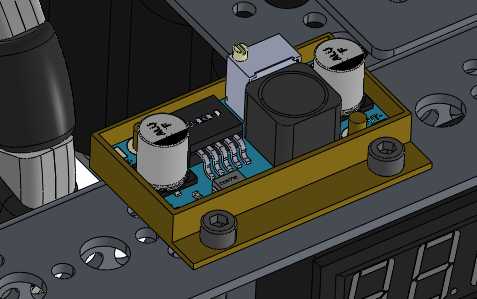

在教育机器人、小型竞技机器人的搭建场景中，Tetrix系列搭建体系凭借标准化的孔位、型材结构被广泛应用于教学实践、青少年机器人竞赛等场景，而电源转换模块的固定一直是搭建过程中容易被忽略却直接影响整机布线可靠性的环节。Lm2596作为常用的直流-直流降压转换模块，能够将较高电压的电池输入转换为控制板、传感器所需的稳定低压，但其本身为裸板设计，没有配套的标准化安装结构，直接用扎带捆绑在型材上不仅容易出现松动，还可能因为模块与金属型材接触造成短路风险，同时裸露的电解电容、电感在机器人运行振动过程中也容易出现引脚脱焊的问题。这款安装支架正是针对Tetrix搭建体系的安装孔位标准设计，整体采用框型围边结构，将Lm2596模块整体嵌入框内，围边高度刚好覆盖模块上最高的电解电容与电感元件，既可以避免模块在安装、拆卸过程中元件被磕碰，也能在模块底部与安装面之间留出足够的间隙，避免模块背面的焊盘直接接触金属安装板造成短路。支架底部预留了与Tetrix标准安装孔位完全匹配的沉头安装孔，可直接使用标准内六角螺丝将支架固定在机器人的金属基板或者型材搭建的安装平面上，不需要额外打孔或者制作转接件，安装后模块的输入输出接线端朝向预留的出线缺口方向，布线时可以顺着支架边缘走线，避免导线被运动部件剐蹭。从设计细节来看，支架的内框尺寸与常规Lm2596模块的外形尺寸保持0.2mm的安装间隙，既可以轻松将模块放入框内，又不会因为间隙过大导致模块在框内晃动，框体侧壁预留的微小缺口刚好对准模块上的电位器调节位置，不需要拆下模块就可以直接用小螺丝刀调整输出电压，调试过程更加便捷。支架的整体厚度控制在2mm，在保证结构强度的前提下不会占用过多的安装空间，安装后模块整体高出安装面的高度与同体系下的其他标准电子配件保持一致，不会因为突出过高影响上层结构的搭建，也不会与周边的舵机、传感器支架产生安装干涉。在实际机器人运行过程中，这类固定支架可以有效吸收机器人移动、机械臂动作产生的持续振动，避免模块引脚因为长期振动出现疲劳断裂，同时规整的安装位置也能让整机内部布线更加整洁，减少电源线、信号线杂乱缠绕带来的信号干扰问题，对于需要频繁拆装调试的教学机器人、竞赛机器人来说，这种标准化的安装支架可以大幅减少搭建调试过程中的重复固定工作，提升整机的电气可靠性。
