四冲程内燃机传动连杆结构设计

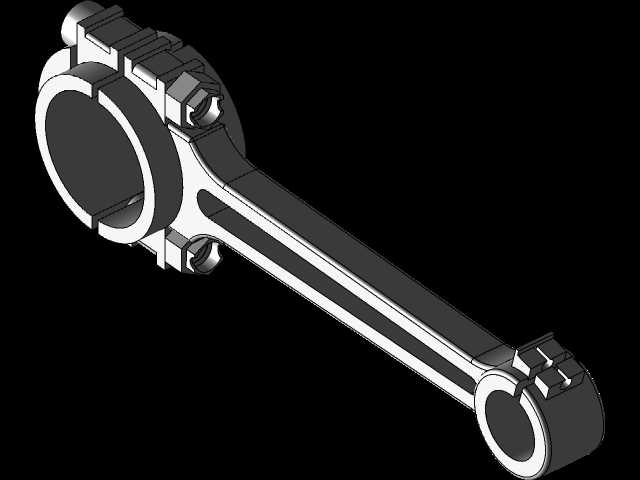

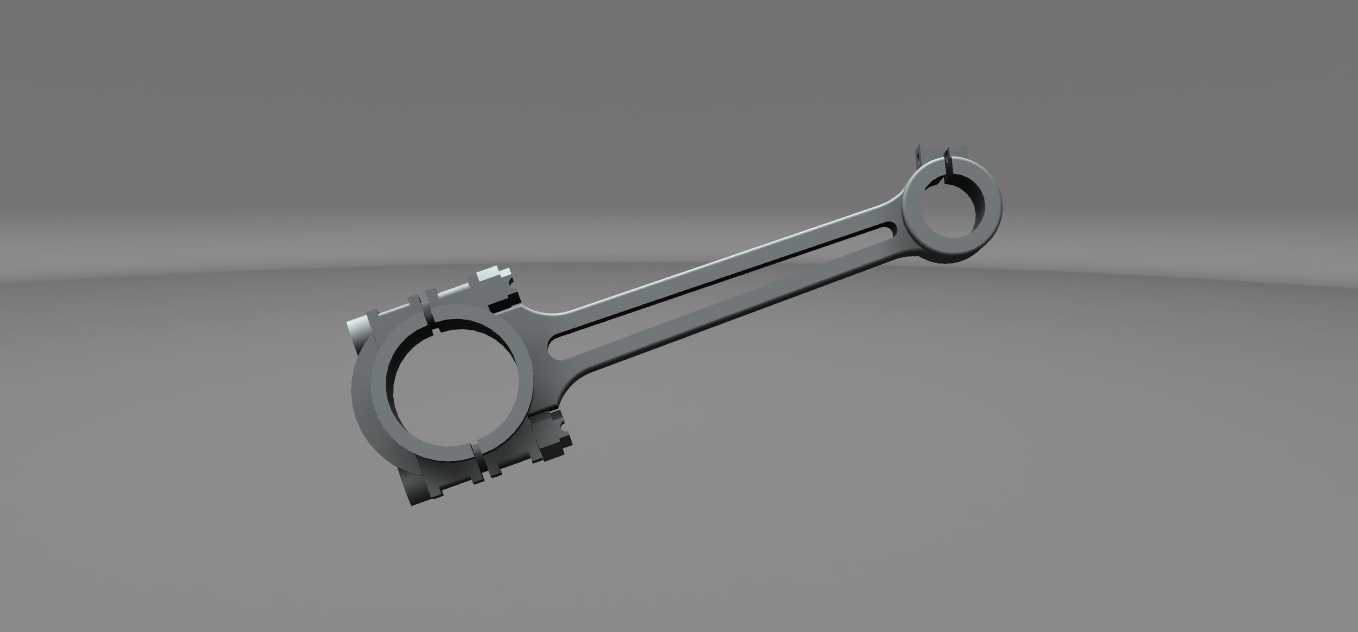

　　这款连杆应用于小排量四冲程往复式内燃机的曲柄连杆机构，是动力传递路径中连接活塞组与曲轴的核心受力构件，工作过程中需要承受活塞往复运动产生的交变冲击载荷，同时将活塞的直线往复运动转换为曲轴的旋转扭矩输出，直接决定内燃机的运行可靠性与动力传递效率。从结构设计来看，模型采用了成熟的剖分式大头端设计，大头端配套轴瓦安装位，可与曲轴连杆轴颈实现可靠配合，剖分面采用定位结构保证装配同轴度，端侧预留的螺栓紧固位可实现轴瓦的预紧固定，避免高速运转过程中出现连接松脱；小头端为整体式环形结构，内部预留活塞销安装孔，可通过活塞销与活塞组件实现铰接，孔位内壁预留衬套安装余量，可通过压入耐磨衬套降低往复摆动过程中的磨损速率。杆身采用工字形截面设计，

　　在保证整体结构刚度、满足交变载荷下抗弯曲抗扭转强度要求的前提下，尽可能削减了非受力区域的材料余量，有效降低连杆自身的往复运动惯量，减少内燃机高速运转时的惯性载荷冲击，杆身与大小头的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险。从安装边界来看，设计过程中严格匹配对应排量内燃机的活塞行程、曲轴回转半径、气缸中心距参数，大头端的开合尺寸、轴瓦安装孔径完全适配对应规格的曲轴连杆轴颈，小头端孔径与活塞销直径保持基孔制配合公差，杆身的整体长度、摆动轨迹包络面经过运动仿真校核，确保曲轴全回转角度范围内，连杆不会与气缸内壁、曲轴箱内部结构发生运动干涉。实际应用场景覆盖通用小型汽油机、摩托车动力单元、小型通用发电机组动力端，

　　建模过程中完整还原了连杆的油道预留位置、螺栓沉孔、定位凸台等细节结构，可直接用于曲柄连杆机构的运动仿真、受力分析，也可作为内燃机拆装教学、结构设计参考的三维数模使用，结构细节完全符合量产内燃机连杆的加工工艺要求，未出现违背实际生产逻辑的结构设计。
