台式立式钻削加工设备结构设计

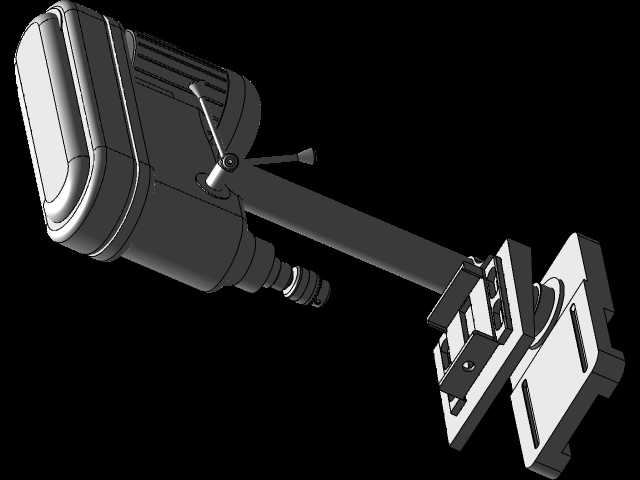

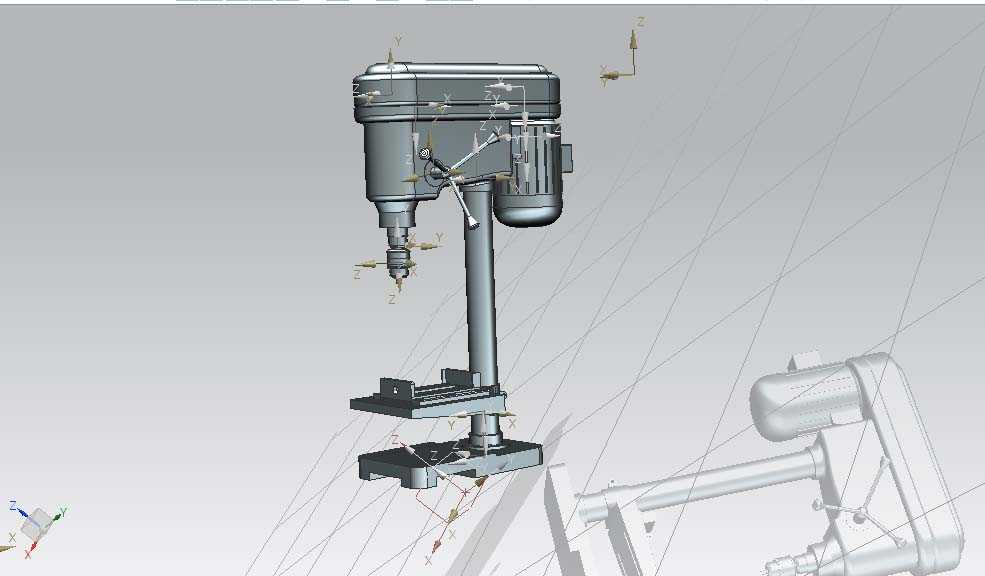

　　这款钻削设备的三维结构完整还原了台式立钻的核心传动与装夹逻辑，在小型机加工车间、五金维修工位、教学实训场景中都有极高的适配性，可完成金属件、非金属件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，是小批量零件加工、设备维保现场不可或缺的通用加工设备。从结构设计逻辑来看，模型完整呈现了动力头、进给操作机构、立柱支撑、工件装夹工作台四大核心模块的装配关系，动力头部分集成了驱动电机与变速传动结构，外壳的散热筋造型完全匹配实际铸件的工艺要求，既保证电机运行时的散热效率，也兼顾了壳体的结构强度，避免长期运行产生的振动导致壳体开裂。进给操作手柄的位置设计符合人体工程学要求，操作人员站在设备正前方即可单手完成进给下压操作，手柄的锁紧结构可实现定深度进给，

　　在批量加工同深度孔位时能有效保证加工一致性，无需反复核对孔深尺寸。立柱部分采用圆柱导向结构，动力头可沿立柱上下调整行程范围，适配不同高度的工件装夹需求，调整锁紧机构的位置设置在动力头侧方，调整时无需俯身操作，单人即可完成设备行程的快速调整。下方的工件装夹工作台采用带T型槽的结构设计，可配合压板、机用虎钳完成不同外形工件的装夹固定，工作台的可调角度结构可实现斜孔加工，拓展了设备的加工适用范围，工作台与立柱的连接锁紧结构可承受钻削时产生的轴向进给力，不会出现加工过程中工作台移位的问题。从安装边界来看，设备整体占地尺寸适配小型加工工位的摆放要求，底部安装孔位的位置与常规台式钻床的安装尺寸完全匹配，可直接固定在标准工作台或者专用落地支架上，

　　不需要额外加工适配安装板。模型的各部件装配间隙完全符合实际设备的装配公差要求，传动部分的齿轮、主轴、轴承配合关系都做了还原，可直接用于设备结构教学、改装方案设计、易损件测绘等场景，主轴的锥孔尺寸符合通用钻夹头的安装标准，可适配不同规格的钻夹头、钻头接杆，不需要额外定制连接部件。在实际选型参考时，可通过该模型核对设备的最大加工行程、主轴中心到立柱的距离参数，确认是否满足自身加工工件的尺寸需求，避免选型时出现工件无法放入加工区间的问题，设备的进给行程范围可覆盖常规小型零件的孔加工深度需求，针对薄件加工还可调整进给限位，避免钻头过钻击穿工作台面。
