柱式拉压双向测力称重传感元件

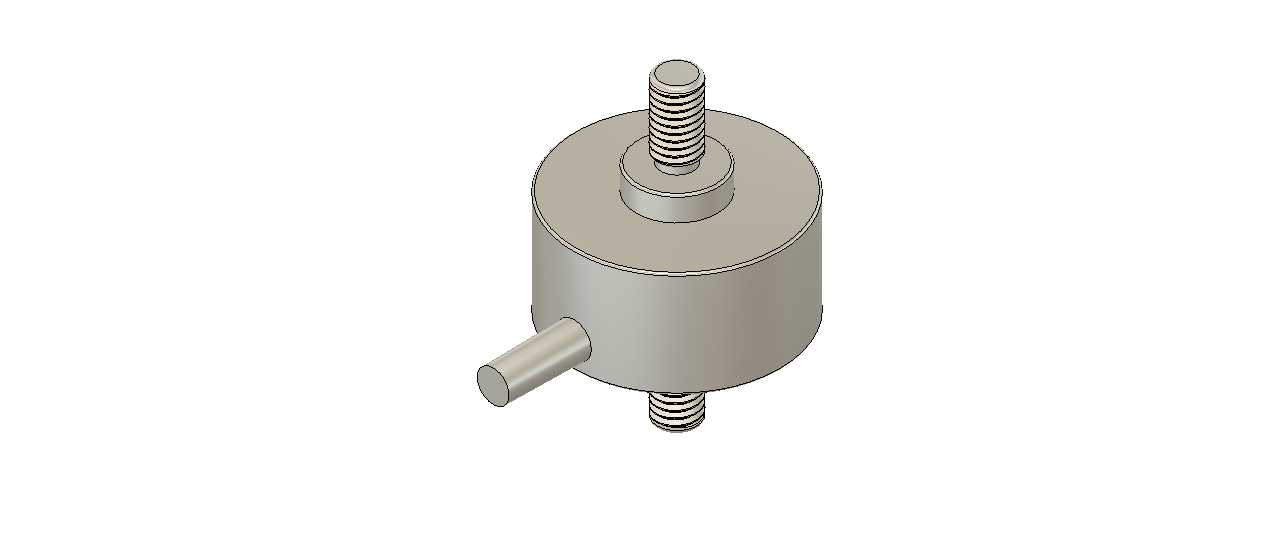

这款柱式结构的测力元件，在中小量程测力与称重场景中适配性极强，常见于小型拉力试验机、料仓称重模块、自动化压装设备的力值反馈环节，也可嵌入到张力控制机构中，实时监测线材、带材收放过程的张力波动，为设备闭环控制提供可靠的力值数据支撑。从结构设计逻辑来看，整体采用圆柱主体布局，上下两端伸出的外螺纹螺柱为核心安装接口，安装时可直接通过配套螺母将元件串接在受力链路中，无需额外设计复杂的安装转接座，能有效缩减设备整体安装空间，降低配套结构的加工成本。侧面斜向引出的线缆出线端，做了圆弧过渡处理，避免安装或使用过程中线缆根部反复弯折出现断裂，同时出线方向避开上下受力轴线，不会对轴向力的传递产生额外干扰，保证力值检测的准确性。主体圆柱的直径与上下螺柱的长度经过匹配设计，安装时需预留足够的轴向空间，保证上下连接结构不会与圆柱主体端面发生剐蹭，同时径向空间需避开周边的金属结构件，防止侧向力直接作用在主体上带来检测误差，甚至造成内部应变片的损坏。该元件可同时承受拉力与压力载荷，内部应变片采用对称贴装布局，能抵消部分偏载带来的检测误差，在额定载荷范围内线性度表现稳定，可适配静态称重与动态力值监测的不同需求。建模过程中对螺纹特征做了简化处理，既保留了安装接口的结构特征方便装配干涉检查，又避免了全牙型螺纹带来的模型冗余，在设备整体装配仿真时，可直接调用该模型完成受力链路的布局校验，核对安装空间是否满足要求，提前排查安装过程中可能出现的结构干涉问题。对于需要做设备力值校准的场景，该结构的受力路径直接沿轴向传递，没有多余的力分流结构，校准过程中可直接通过标准砝码或标准力源完成系数标定，降低现场调试的难度。
