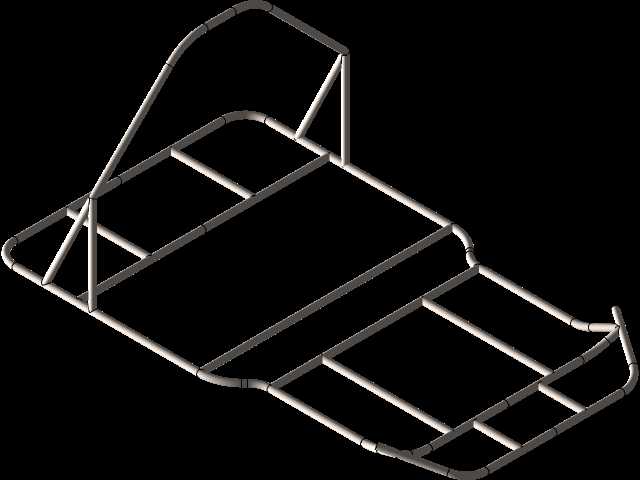

后置发动机卡丁车管式车架底盘结构

该管式车架底盘专为后置动力布局的竞技类卡丁车开发，核心服务于场地竞速、民间赛事体验、青少年卡丁车培训等多类应用场景，作为整车的核心承载基体，需要同时承接动力总成安装、行走系统固定、驾驶员承载、碰撞冲击缓冲等多重功能，所有结构设计均围绕赛事使用的实际载荷需求展开。整体采用空间管阵式布局，主纵梁沿整车前后方向贯通布置，根据不同区域的受力差异匹配对应管径的无缝钢管，前段预留出转向机构、前悬挂安装点的焊接定位基准，中段按照人机工程学尺寸留出驾驶员乘坐空间，两侧边梁做了圆弧过渡处理，避免尖锐棱角在碰撞时对驾驶员造成二次伤害，后段专门设置了动力总成安装支座，可适配单缸卧式汽油机的安装定位，同时预留出传动系统、后轴的装配空间，尾部的防滚结构向上延伸至驾驶员肩部以上位置，在车辆发生侧翻时能够形成有效的生存空间，避免驾驶员直接接触地面。设计阶段充分考虑了不同赛事的规则边界，整体轮距、轴距、离地间隙的参数设定均符合主流民间赛事的参赛要求，各安装点的位置公差控制在焊接工艺可实现的范围内，管架连接位置全部采用相贯线切口焊接，保证焊缝长度足够传递冲击载荷，材料选用1018AISI钢，这种材料具备适中的强度与良好的焊接工艺性，碰撞时能够通过可控的塑性变形吸收冲击能量，不会出现脆性断裂的风险。从安装边界来看，底盘前段的安装位可适配常规的卡丁车转向节、刹车总泵组件，中段可直接固定标准尺寸的卡丁车座椅与安全带安装点，后段的动力安装位可兼容同系列不同排量的后置发动机，不需要对主框架做额外切割修改，底盘底部的横梁间距经过优化，既能够保证车架的扭转刚度，避免激烈驾驶时车架出现过度形变影响操控精度，又不会额外增加过多的整备质量，前后碰撞区域的管架结构做了刚度梯度设计，碰撞发生时前后段的管架会优先溃缩吸能，将传递到驾驶员乘坐区域的冲击载荷降低到安全范围内，侧面的管架结构同时承担了侧防护的功能，在发生侧面碰撞时能够阻挡外部物体侵入乘坐空间，整体结构经过载荷校核，正面、后面、侧面碰撞工况下的安全系数可覆盖常规赛事的使用需求，能够为后续的整车装配、改装调试提供可靠的基体支撑。
