汽车涂装线车身吊具输送工装结构

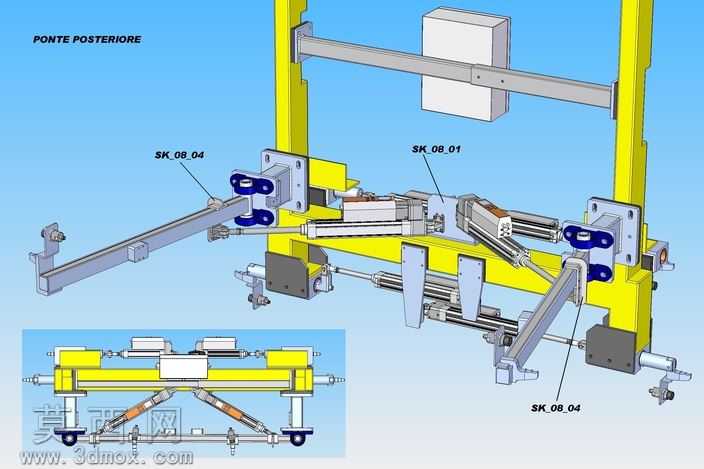

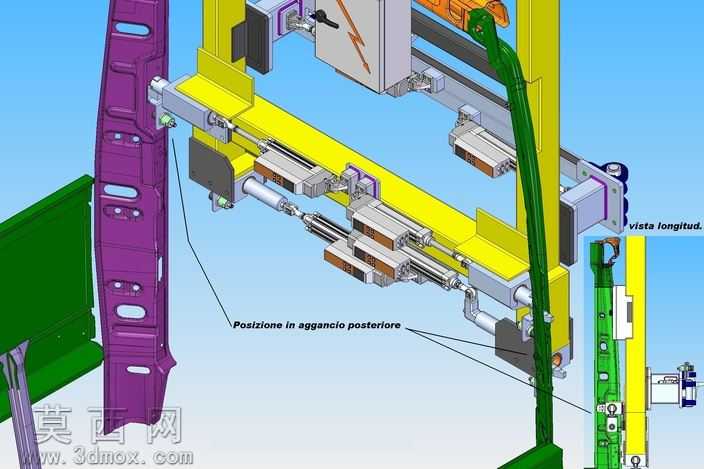

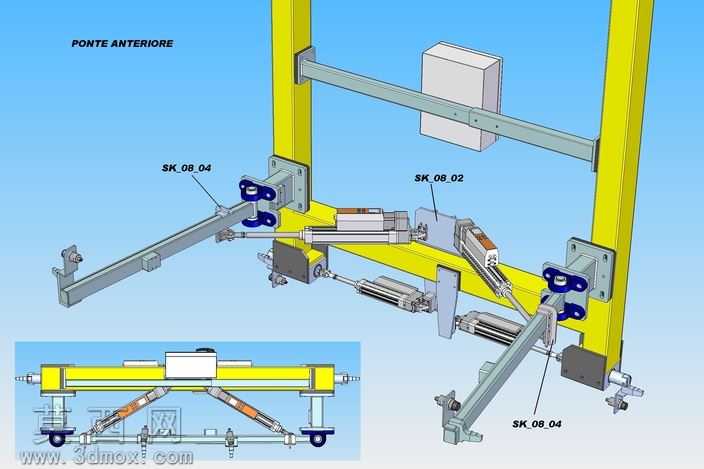

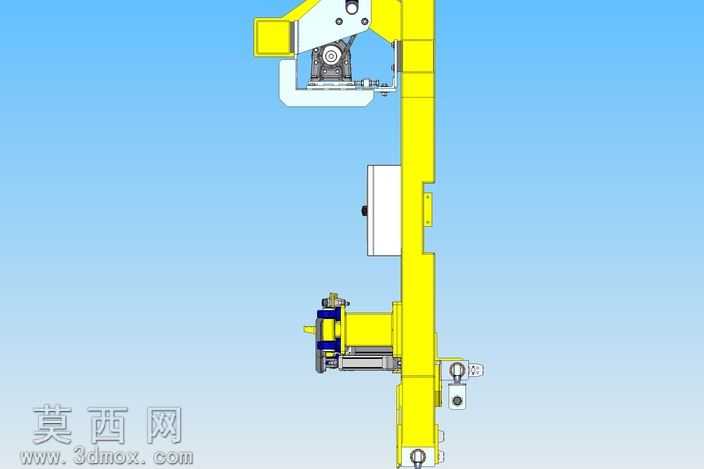

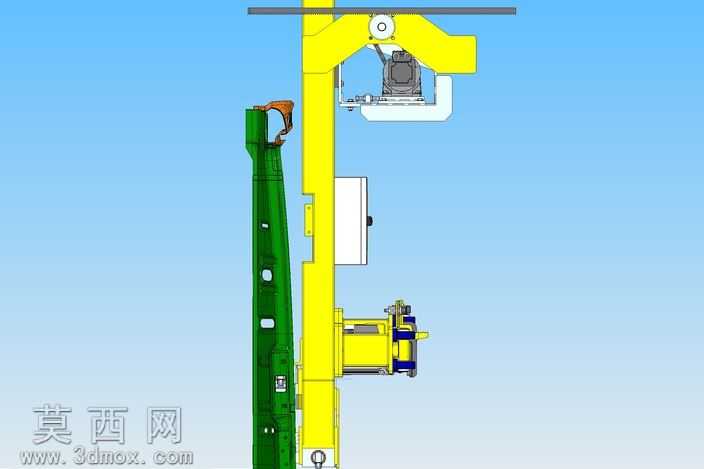

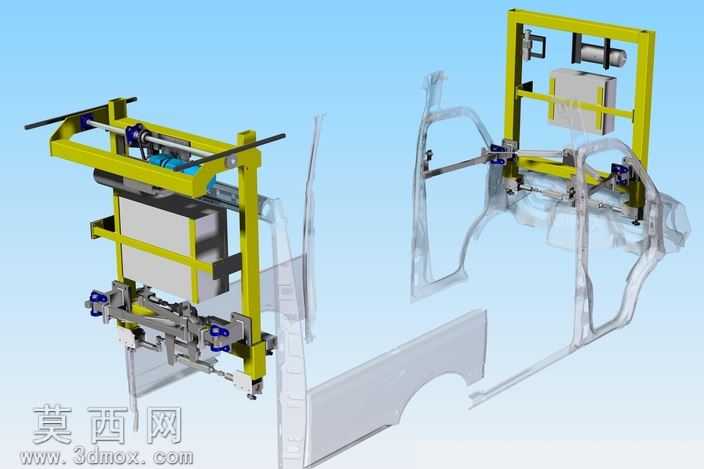

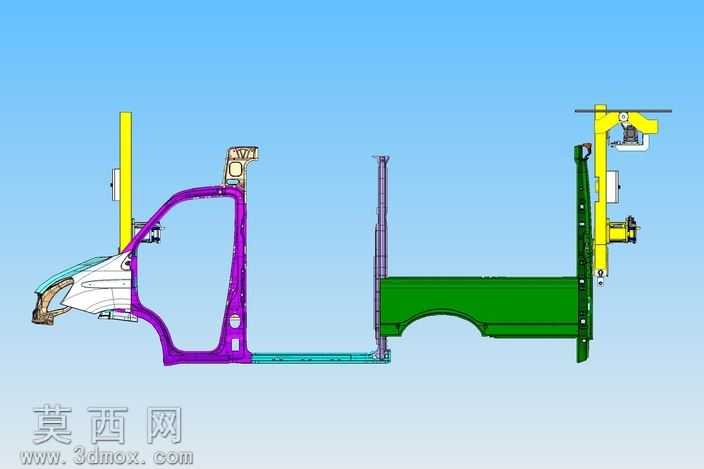

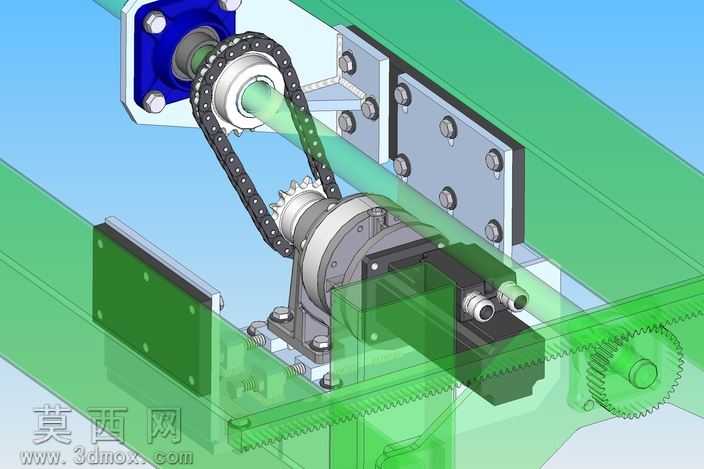

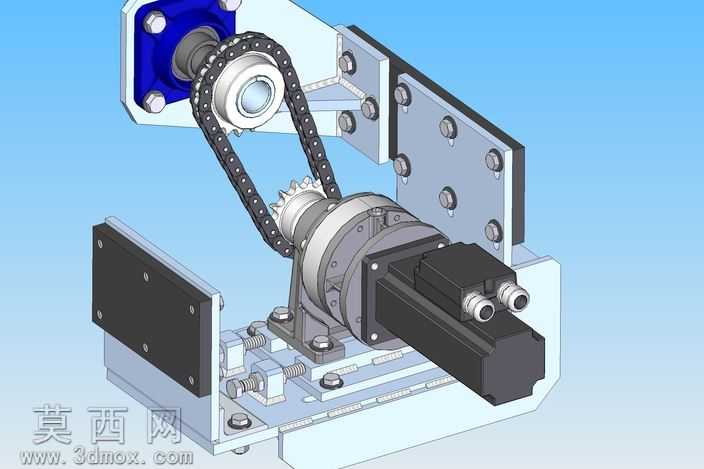

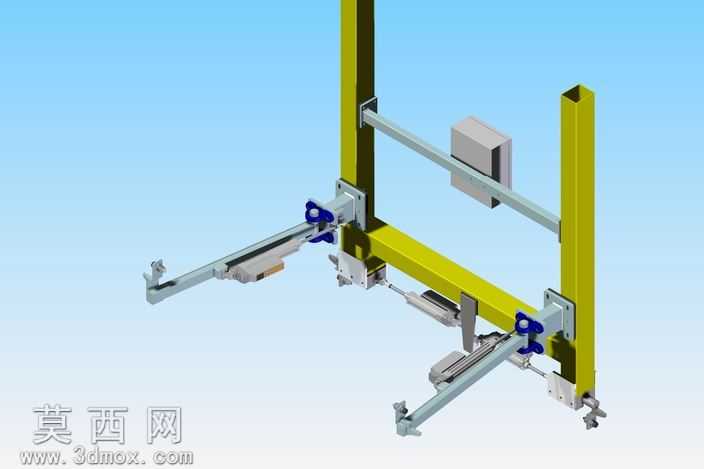

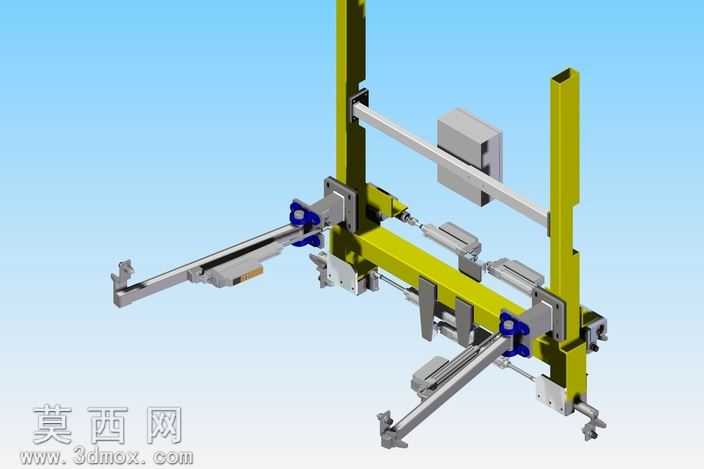

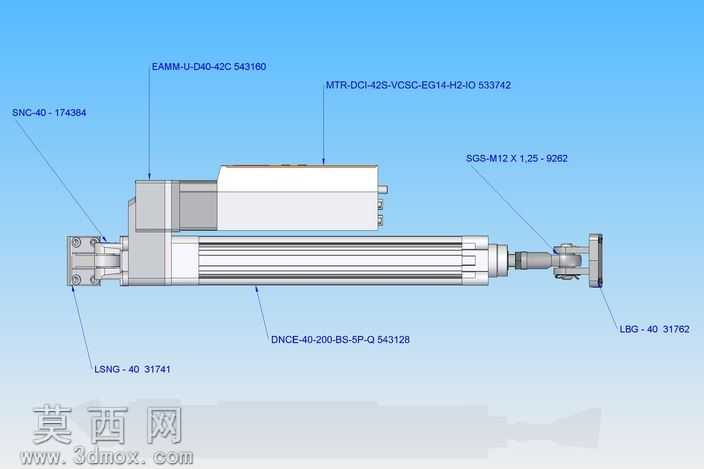

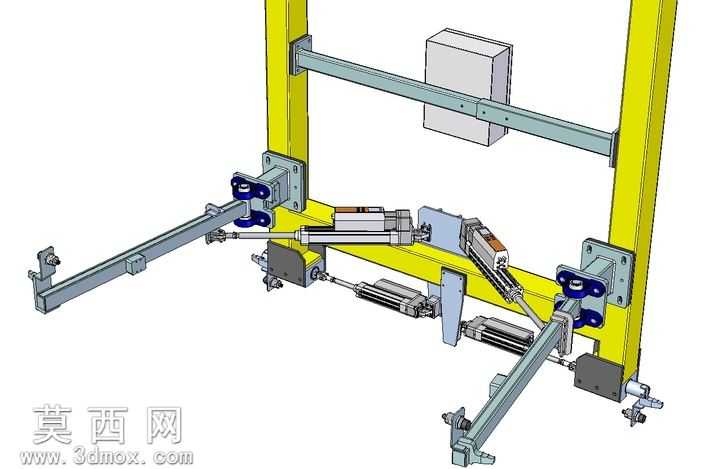

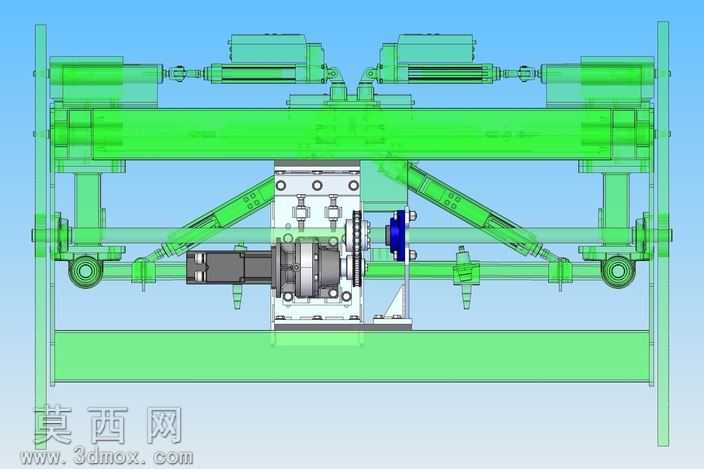

本模型为汽车涂装生产线专用的车身吊运输送工装，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循汽车涂装产线的工位布局、载荷要求与作业动线规范，对所有功能部件进行了1:1等比例还原。模型整体以黄、紫、绿三色区分不同功能模块，主体承载框架采用型钢拼接式结构设计，通过螺栓连接与定位销实现各组件的精准装配，既保证了整体结构的刚性与承重能力，也便于后期产线维护时的部件拆装更换。模型中精准还原了多组直线驱动气缸与定位夹紧组件，夹紧端适配汽车车身侧围的定位孔位，可实现对车身的稳定夹持，避免输送过程中车身出现晃动、偏移问题；导向组件采用线性导轨搭配滑动支座结构，保证吊具在横向移动、升降过程中的运行平顺性，减少作业过程中的卡顿与位置偏差。渲染阶段针对不同部件赋予了差异化材质：承载金属框架赋予哑光工业漆材质，还原车间设备的真实漆面质感；气缸、导轨等运动部件赋予金属磨砂材质，突出机加工部件的表面质感；夹紧接触部位赋予防滑耐磨材质，体现工装的功能设计细节。设计过程中充分考虑涂装线的作业环境，整体结构避开了车身需要喷涂的表面区域，防止工装遮挡导致漆面喷涂不均，同时预留了足够的操作空间，方便人工进行上下件的辅助操作与设备点检维护；结构上采用模块化设计思路，可根据不同车型的车身尺寸快速更换夹紧定位模块，适配多车型共线生产的柔性化生产需求，有效提升产线的利用率与适配性。模型还附带了局部结构的剖视视角标注，清晰展示了后部挂钩位置的定位结构与装配关系，直观呈现工装与车身的连接逻辑，可直接用于产线方案评审、工装结构优化、新员工作业培训等场景，为汽车涂装输送环节的工装设计提供直观的三维参考。
