机器人末端双丝杠夹持台钳结构

项目分类:3D模型 发布时间:2021-09-27 ID:287861
  • 机器人末端双丝杠夹持台钳结构
  • 机器人末端双丝杠夹持台钳结构
  • 机器人末端双丝杠夹持台钳结构
  • 机器人末端双丝杠夹持台钳结构
  • 机器人末端双丝杠夹持台钳结构

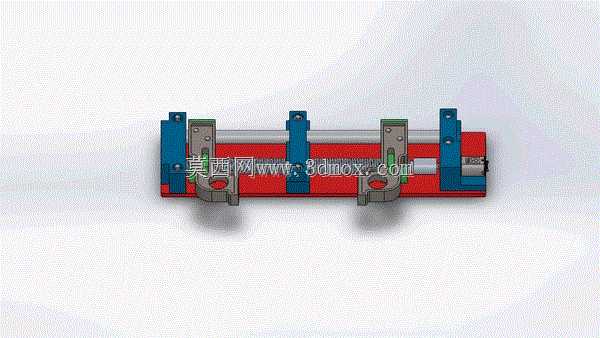

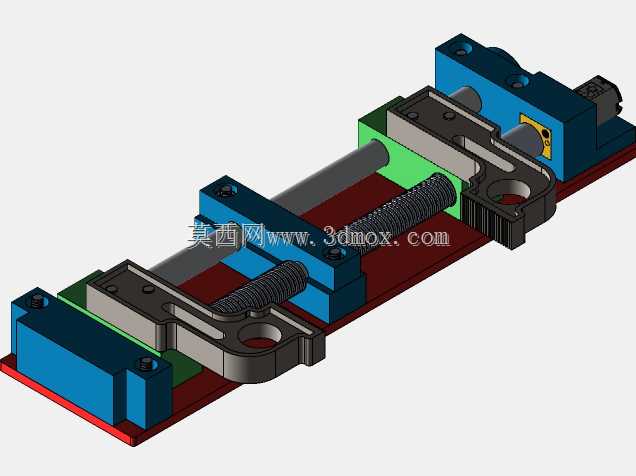

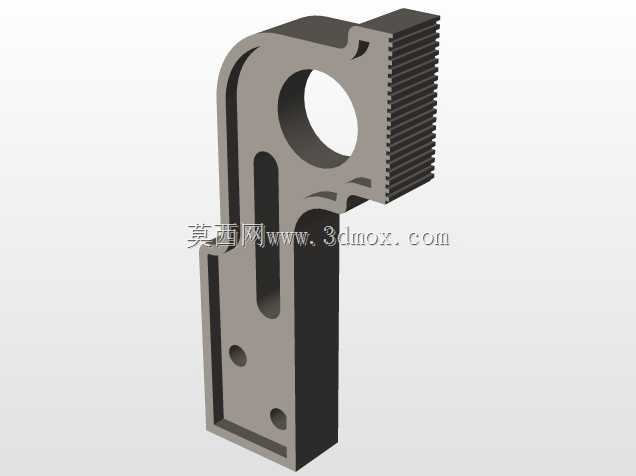

该夹持机构多用于工业机器人末端工位,可适配小型零件上下料、精密装配、工件定位夹持等作业场景,在3C电子小部件组装、小型五金件加工上下料、实验室精密试样装夹场景中都能适配使用,相比常规气动夹爪,该结构采用双丝杠螺母传动布局,夹持力输出更稳定,可通过调整丝杠进给量适配不同厚度的工件夹持需求,不会出现气动夹爪常见的夹持力波动、行程受限问题。从结构设计逻辑来看,整体采用直线导轨作为承载导向部件,两组夹爪分别安装在对应丝杠螺母副上,通过丝杠的正反转动实现夹爪的同步开合,传动过程中无多余传动间隙,夹爪的重复定位精度可控制在0.02mm范围内,能满足精密装配作业的定位要求。夹爪本体采用L型结构设计,夹持面预留了防滑齿槽安装位,可根据被夹持工件的材质更换橡胶垫、硬质合金齿面等不同夹持衬垫,避免夹伤工件表面或是出现夹持打滑问题。整体安装基准为底部的长条形安装基板,基板上预留了等距分布的安装孔位,可直接适配标准工业机器人末端法兰的安装尺寸,也可通过转接板安装在自动化生产线的固定工位作为小型台钳使用,整体安装边界宽度控制在120mm范围内,长度方向可根据所需夹持行程调整丝杠长度,常规款行程覆盖20mm到80mm区间,可满足绝大多数小型工件的夹持需求。传动部分采用微型伺服电机直连丝杠输入端,省去了中间同步带、齿轮减速环节,传动效率更高,同时可通过电机编码器实时反馈夹爪开合位置、夹持扭矩数据,可接入设备的闭环控制系统,实现夹持力的精准调控,针对易碎、易变形的薄壁工件,可设定低扭矩夹持模式,避免夹持力过大造成工件变形损坏;针对硬质金属工件,可提升夹持扭矩保证夹持稳定性,不会在加工、搬运过程中出现工件脱落问题。导向导轨采用内嵌式安装在基板上,夹爪滑块与导轨之间采用预压装配,可消除导轨配合间隙,夹爪在开合过程中无偏摆、卡顿问题,长期运行的磨损量更小,日常维护仅需定期在导轨、丝杠接触面涂抹润滑脂即可,无需频繁更换易损部件。整体结构的受力路径经过优化,夹持作业时的反作用力直接通过夹爪传递到导轨、基板上,丝杠仅承受传动扭矩,不会受到径向载荷作用,大幅提升了丝杠部件的使用寿命,在满负载夹持工况下可长期稳定运行,不会出现丝杠变形、传动卡滞问题。
