美规两扁一圆接地电源插头结构设计

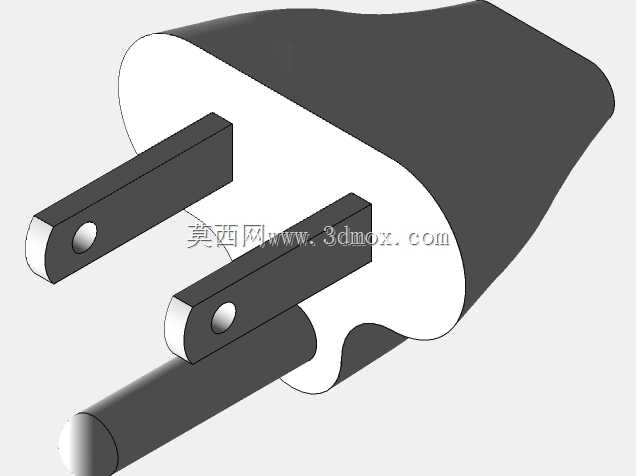

这款插头属于民用及工业小功率设备取电连接件范畴，日常应用场景覆盖手持电动工具、小型家电、测试仪器等需要可靠接地供电的设备端，作为设备与墙面取电插座的衔接部件，核心作用是在频繁插拔的使用周期内，维持稳定的导电接触性能，同时通过接地插片的结构设计，在设备出现漏电故障时将异常电流导入接地回路，规避操作人员触电风险。从结构设计逻辑来看，插片排布采用两扁一圆的美规布局，两个平行扁插片对应火线、零线的导电回路，圆柱形接地插片长度略长于两个扁插片，确保插拔过程中接地回路优先接通、最后断开，从结构层面保障用电安全。插片根部与绝缘本体衔接的位置做了圆弧过渡的止挡结构，既可以避免插片受外力弯折时根部应力集中断裂，也能在插头插入插座到位后形成贴合限位，防止插头因外力晃动出现接触不良。绝缘外壳采用流线型收腰造型，并非单纯的外观优化，而是贴合人手插拔时的握持弧度，手指捏持位置的曲面弧度刚好匹配指腹受力角度，插拔施力时不会出现打滑脱手的情况，外壳尾部的出线位置做了渐变缩径的防弯折结构，电源线在出线端反复弯折时，应力会顺着锥面逐步分散，不会在某一个截面集中导致线皮破损、内部线芯断裂。从安装边界来看，插片的中心距、伸出长度、片体厚度均匹配对应规格插座的簧片夹持尺寸，插入后扁插片与插座内部铜簧片的接触面积达到设计要求，不会出现局部接触导致的接触电阻过大、温升超标的问题；接地圆柱插片的直径与插座接地孔的公差配合控制在合理区间，插入时无明显卡滞，插入后无松旷晃动。外壳的合模线位置设置在插头侧面非握持区域，合模缝的飞边控制在极小范围，插拔时不会刮蹭操作人员手部，外壳整体的绝缘厚度满足电气间隙与爬电距离的强制要求，不同极性插片之间的绝缘隔断厚度足够，即便在潮湿使用环境下也不会出现极间击穿的风险。插片与内部接线端子的连接采用压铆结构，避免焊接结构在长期使用中出现虚焊、脱焊的问题，压铆位置的接触电阻控制在极低水平，满负载通电时的温升不会超出安全阈值。
