博德曼竞赛级公路自行车车架结构设计

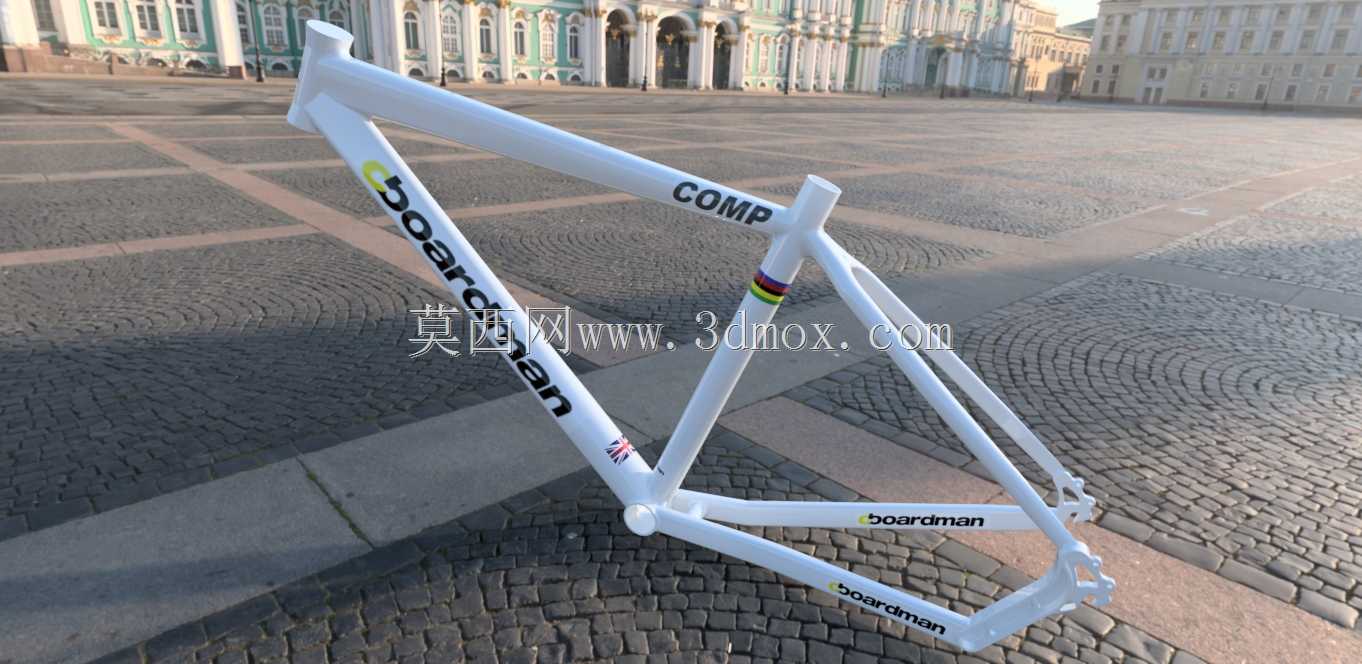

这款车架的结构设计围绕公路骑行的刚性需求展开，上管采用水平偏压缩的几何设定，头管角度匹配竞赛取向的转向灵敏度，五通位置做了下沉处理，既降低整车重心提升高速过弯的稳定性，也能优化踩踏发力时的力传导路径，减少五通区域的形变损耗。后下叉采用不对称截面设计，驱动侧做了局部加宽处理，抵消牙盘踩踏时的侧向扭力，非驱动侧则适当收窄截面，兼顾后三角的纵向吸震能力，避免长距离骑行时路面颠簸直接传递至骑乘者腰胯部位。坐管接口采用标准口径规格，兼容市面主流的铝合金及碳纤维坐管，安装时需预留足够的插入深度，坐管夹位置的锁紧扭矩控制在合理区间，避免夹力过大造成碳管开裂或是夹力不足出现坐管下滑的问题。前叉舵管匹配标准碗组规格，碗组上下轴承的压装边界做了公差优化，保证转向时无旷量同时转动顺滑，碟刹安装座采用平装式标准接口，安装碟刹卡钳时无需额外加装转换座，直接适配主流规格的公路碟刹夹器，安装后需保证碟片与卡钳来令片的间隙均匀，避免蹭碟影响骑行体验。后尾勾采用可替换式设计，摔车时可通过更换尾勾保护后叉主体结构，尾勾的安装定位孔做了精度控制，保证后变速器安装后变速档位精准，不会出现定位偏差导致的跳档问题。车架的走线方式采用内走线设计，线管入口位于头管后侧及下管上方位置，内走线通道做了顺滑过渡处理，穿线时不会出现线管卡顿的问题，同时能减少线管外露带来的风阻，也能避免泥水对线管的侵蚀，延长线管及变速刹车内线的使用寿命。车架各管材的衔接位置采用平滑焊接处理，焊道打磨平整后做了漆面覆盖，既提升外观的整体性，也能减少焊道位置的应力集中，提升车架整体的疲劳强度。在实际应用场景中，这款车架可用于组装日常训练及业余竞赛使用的公路自行车，适配标准规格的公路车轮组、传动套件及刹车系统，组装时需注意各部件的安装公差匹配，头碗、中轴等转动部位需填充适量润滑脂，避免异响及过早磨损。
