直列六缸摩托车化油器空滤总成结构

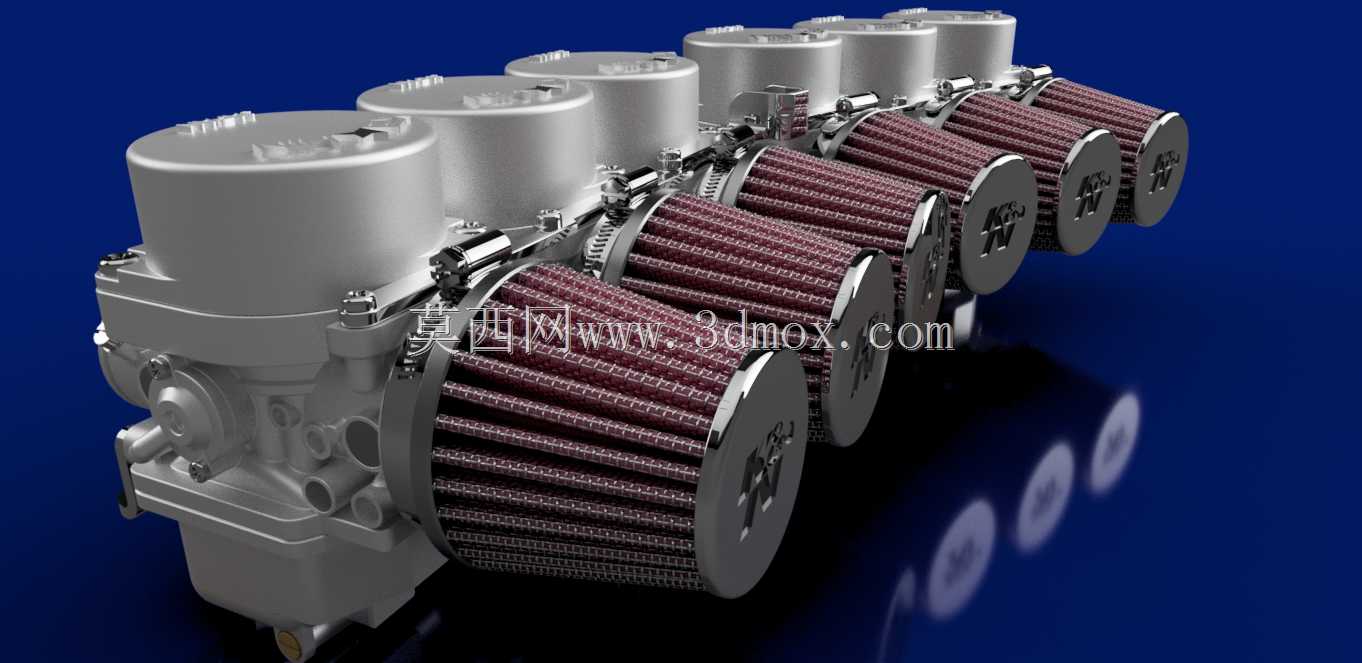

　　这套直列排布的多缸化油器与高流量空滤组合结构，主要适配大排量直列六缸摩托车的进气与燃油供给系统，在摩托改装、经典车型复刻、动力升级场景中应用广泛。从实际装车工况来看，该总成直接安装在发动机缸盖的进气道侧，每一个化油器单元对应一个气缸的进气口，负责精准控制对应气缸的燃油与空气混合比例，配套的锥形高流量空滤则直接套接在化油器进气端，替代原厂封闭空滤盒结构，能够在高转速工况下大幅降低进气阻力，满足大排量多缸发动机高负荷运转时的进气量需求。

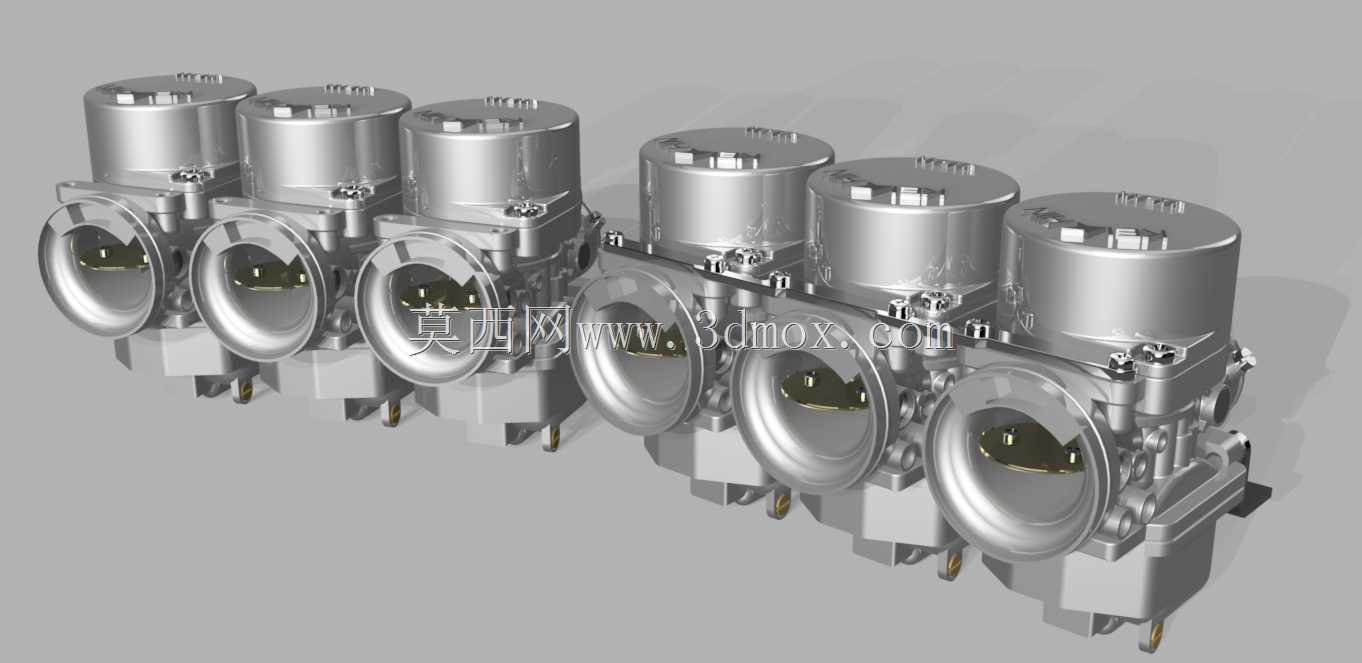

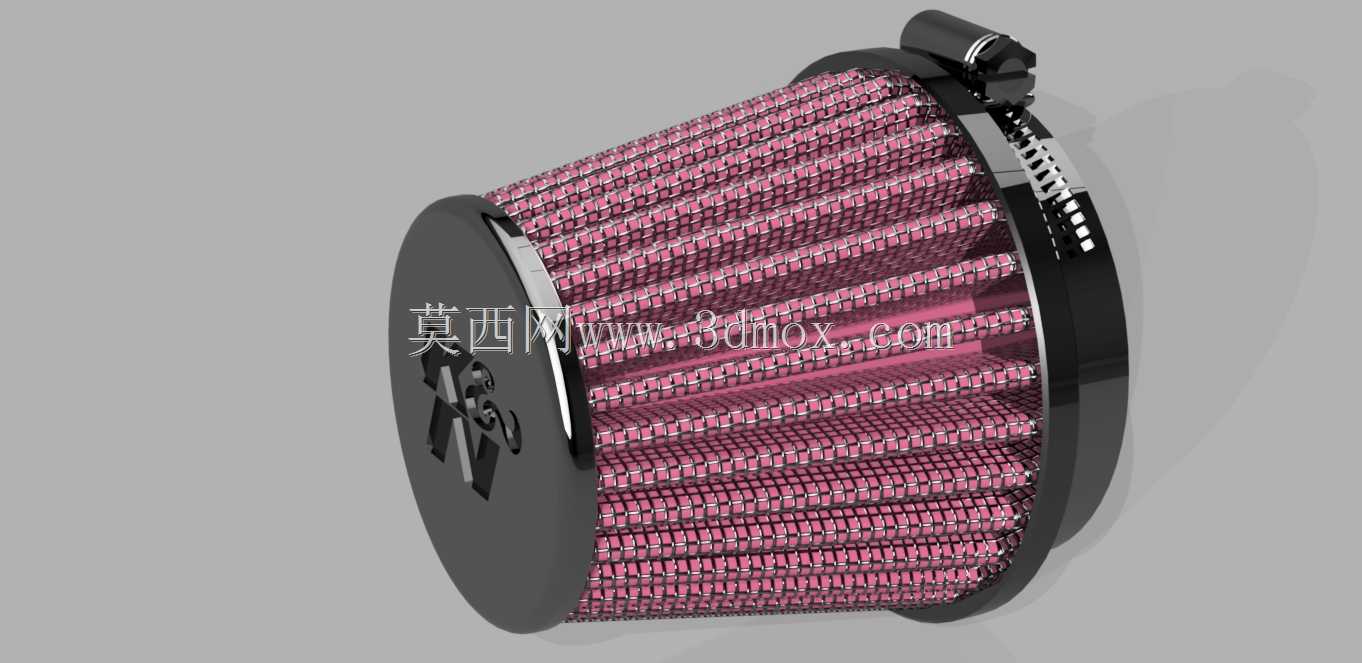

　　设计过程中首先要匹配直列六缸发动机的缸心距参数，六个化油器单元通过联动节气门轴实现同步开度控制，保证各缸进气量偏差控制在工程允许范围内，避免出现各缸混合气浓度不均导致的怠速抖动、动力输出不平顺问题。每个化油器单元都包含浮子室、量孔、节气门、怠速油道等核心结构，浮子室的油面高度一致性是设计调校的重点，需要保证车辆在不同倾斜角度、不同加速度工况下，燃油供给不会出现断油或溢油问题。配套的空滤采用褶皱纤维滤材搭配金属护网结构，锥形的外形设计既能够增大有效过滤面积，又能缩短进气路径，滤材的孔隙率经过匹配调校，在保证过滤精度阻挡空气中沙尘杂质进入气缸的前提下，尽可能降低进气阻力，金属端盖与卡箍结构能够保证空滤与化油器进气口的连接密封性，避免未经过滤的空气从接缝处进入气缸造成异常磨损。

　　安装边界方面，整套总成的横向总长度需要匹配直列六缸发动机的进气侧安装空间，相邻化油器单元的中心距与发动机进气道中心距完全一致，化油器与缸盖进气口的连接法兰采用密封胶圈结构，保证负压状态下不会出现漏气问题。节气门联动机构的初始位置、最大开度都需要与油门拉线行程匹配，保证油门从全闭到全开的过程中，六个节气门能够同步动作，无卡滞、无开度差。空滤的外伸长度需要避开摩托车车架、油箱、侧盖等周边部件，保证转向、减震压缩过程中不会出现干涉，同时锥形空滤的大端朝外，能够在车辆行驶过程中利用迎面气流提升进气效率。

　　从功能特性来看，这套总成相比原厂封闭空滤盒搭配单腔化油器的结构，能够显著提升发动机高转速区间的进气效率，让燃油雾化更充分，混合气配比更精准，尤其适合高转取向的直列六缸摩托动力升级需求。每个化油器的怠速调整螺钉、混合气调整螺钉都预留了足够的操作空间，装车后无需拆解总成即可完成怠速与混合气浓度的调校，适配不同海拔、不同气温下的使用工况。空滤的卡箍结构采用快拆设计，日常维护时可以快速拆下空滤进行清洁或更换，无需拆解整个化油器组，降低后期维护难度。化油器本体采用压铸铝合金材质，兼顾轻量化与结构强度，表面做阳极氧化处理，能够抵御燃油侵蚀与日常使用中的氧化锈蚀，空滤的金属护网采用不锈钢材质，避免长期使用出现锈渣脱落进入气缸的风险。

　　在实际建模过程中，需要重点还原化油器内部的油道、气道走向，以及节气门轴的联动结构，浮子室的进油针阀、浮子摇臂结构都要按照实际装配关系建模，保证各活动部件的运动行程符合真实工况。空滤的褶皱滤材部分需要还原真实的褶皱密度与排列方式，金属端盖的冲压造型、卡箍的锁紧结构都要按照实际尺寸还原，保证模型能够直接用于3D打印样件验证、改装件开模参考等实际工程场景。整套结构的安装定位点、连接螺栓孔位都要与对应机型的发动机缸盖参数匹配，避免出现装车时孔位不对、密封面错位的问题。
