杜卡迪摩托车离合器壳体结构设计

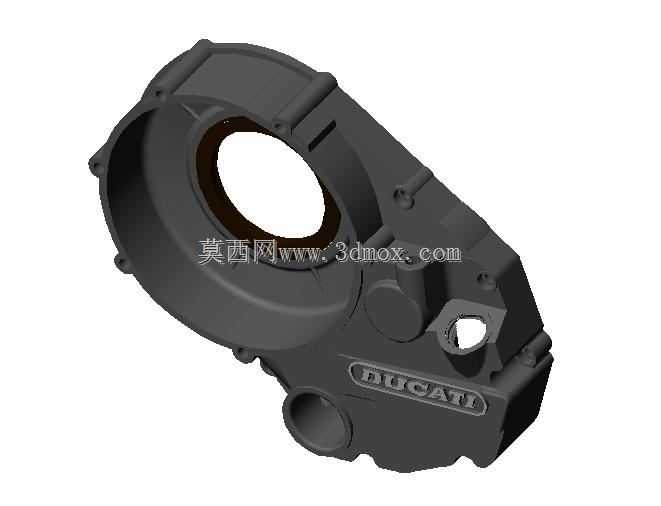

　　这款离合器壳体是大排量摩托车传动系统的核心防护与承载构件，主要适配杜卡迪系列大排量街车的动力输出端，安装位置紧贴发动机曲轴输出侧与变速箱输入轴之间的腔室，日常骑行中承担多重核心作用。从实际工况来看，摩托车行驶过程中离合器总成处于高频滑磨、结合的动态工作状态，壳体内腔需要容纳离合器摩擦片组、压盘、弹簧以及分离推杆组件，同时要隔绝外部泥水、砂石、灰尘侵入摩擦副工作面，避免摩擦片出现异常磨损、卡滞，还要承接离合器工作时产生的热量，通过壳体表面的结构辅助散热，另外壳体本身需要具备足够的结构强度，承受离合器结合、分离瞬间的冲击载荷，以及车辆行驶过程中发动机传递的振动，避免出现壳体开裂、连接位松脱的故障。

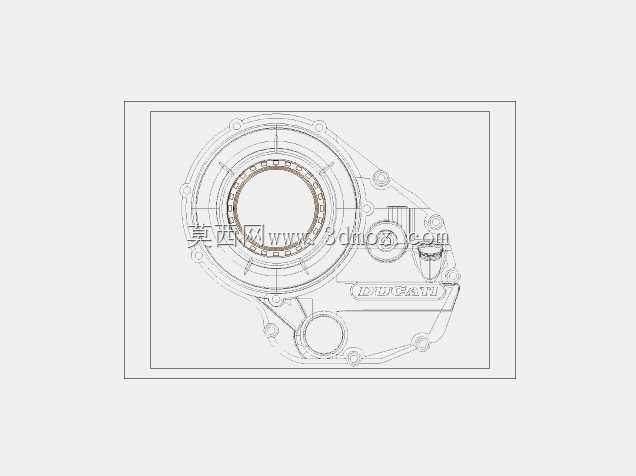

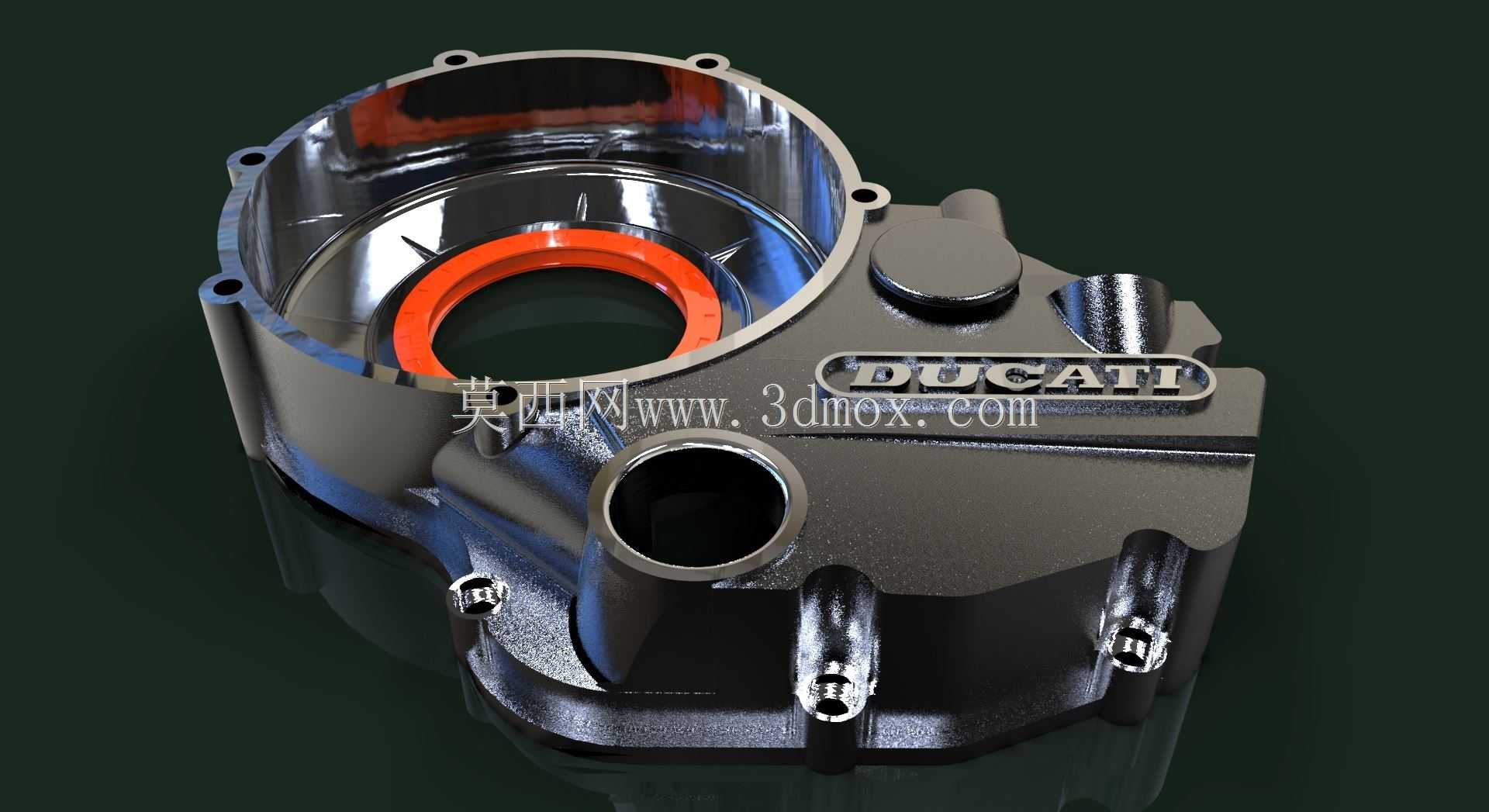

　　设计过程中首先要匹配安装边界的约束条件，壳体外圈的多个螺栓安装孔位完全对应发动机曲轴箱侧的连接螺柱位置，孔位的同轴度、端面平面度公差控制在0.05mm以内，保证装配后结合面密封均匀，不会出现润滑油渗漏的问题；中心大直径开孔是为离合器输出毂的转动预留空间，孔位内侧设计有油封安装槽，用来装配骨架油封，阻挡发动机腔内的润滑油渗入离合器摩擦片区域，避免摩擦片打滑失效；侧面的小直径开孔对应离合器分离推杆的穿出位置，同样设计有密封结构，同时预留了分离摇臂的运动空间，保证离合操作时推杆行程不受干涉。壳体表面压铸成型的品牌标识区域并非单纯的装饰作用，该位置的加厚结构刚好对应内部压盘弹簧的支撑点位，能够分散弹簧工作时对壳体的局部压力，避免长期受交变载荷出现应力集中开裂。

　　从结构设计的细节来看，壳体整体采用不等壁厚的压铸结构，主体壁厚控制在3.5mm左右，在螺栓连接位、轴承支撑位、受力凸台位置局部加厚到6-8mm，既保证整体结构强度，又尽可能控制零件重量，符合摩托车轻量化的设计需求；壳体边缘的翻边结构一方面提升了壳体整体的刚性，减少发动机工作时的共振异响，另一方面为密封垫的安装提供了定位基准，装配时密封垫不会出现移位；壳体下部预留的小型凸台结构是机油回流通道的对接位，离合器工作时飞溅的润滑油可以通过该通道回流到发动机油底壳，避免腔内积油导致离合器拖滞。

　　在实际应用场景中，这类离合器壳体除了配套整车量产装配外，也适用于摩托车改装、维修替换场景，设计时充分考虑了售后拆装的便利性，所有连接孔位都设计有导向倒角，维修时无需额外修配即可直接对位安装；壳体表面的非加工面保留压铸成型的自然纹理，加工面仅集中在密封结合面、油封安装位、孔位端面，尽可能减少后续机加工工序，降低零件的制造成本。针对大排量摩托车高转速、大扭矩的输出特性，壳体材质选用压铸铝合金，兼顾轻量化与散热性能，离合器滑磨产生的热量可以快速通过壳体传导到外部空气中，避免腔内温度过高导致摩擦片烧蚀、弹簧退火失效。设计过程中还做了运动干涉校核，确保离合器总成在最大分离行程、最大磨损量的状态下，所有运动部件都不会与壳体内壁发生剐蹭，同时预留了0.8-1.2mm的安全间隙，抵消零件加工公差、装配公差以及工作受热膨胀带来的尺寸变化，保证全工况下的运行可靠性。
