电动登山板底盘电气集成结构设计

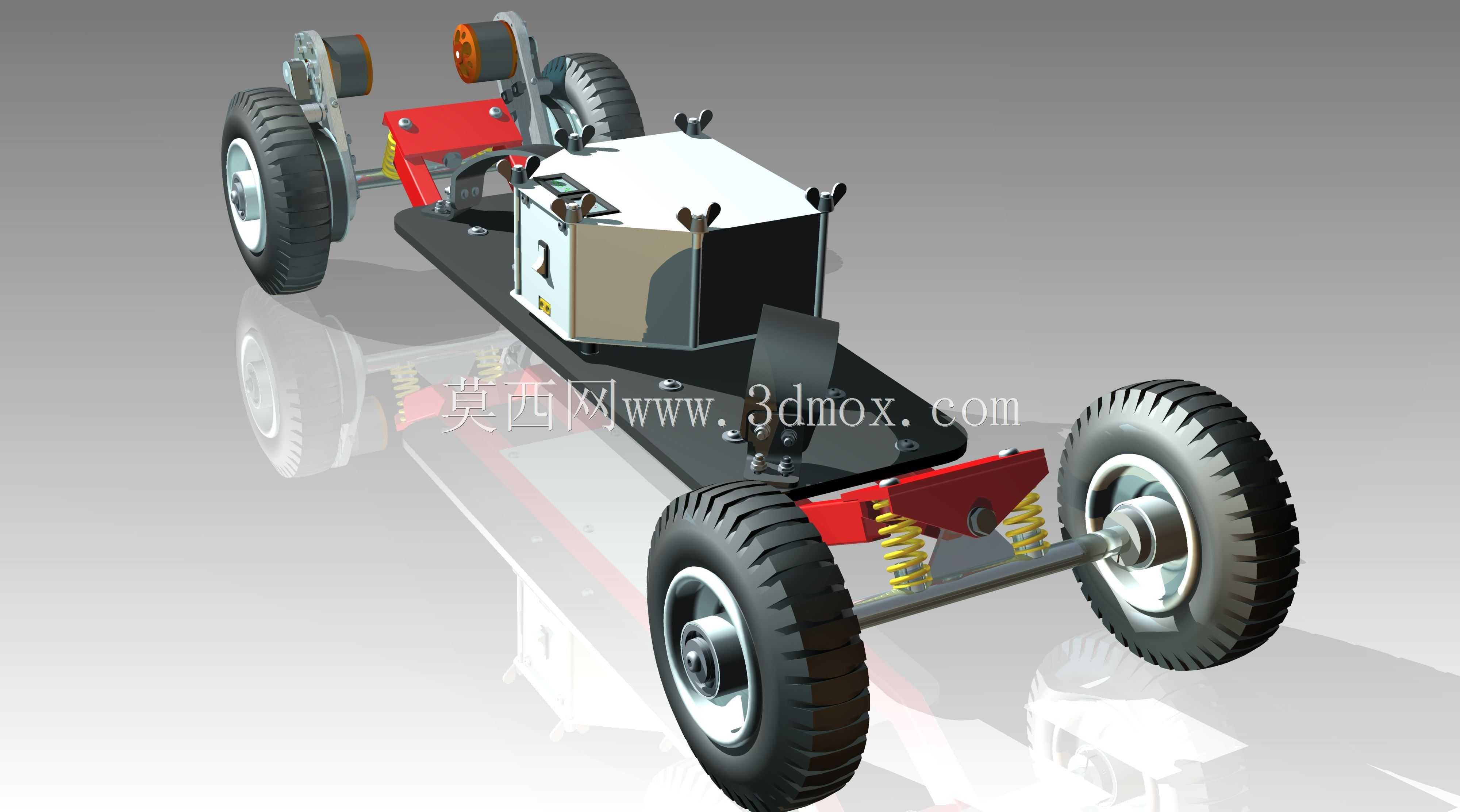

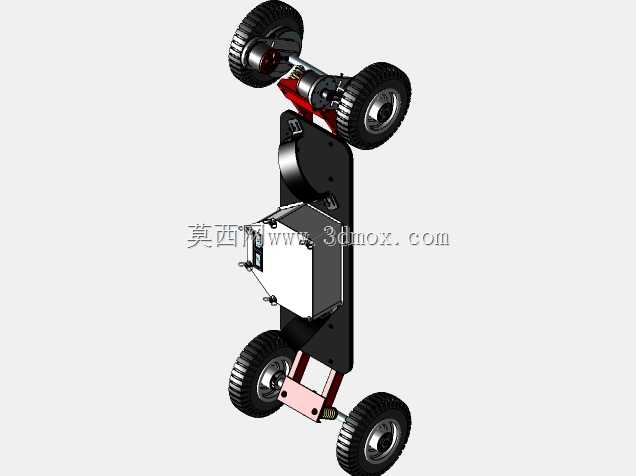

这套结构针对户外非铺装路面的短途代步需求设计，核心解决普通电动滑板在坡道、碎石路面通过性不足、电气部件防护薄弱的问题，可应用于户外休闲代步、园区短途巡检、复杂地形轻载通勤等场景。整体采用长板式承载底盘作为安装基体，底盘选用平直型材加工成型，预留了轮组安装位、悬架固定孔、电气舱安装螺孔，所有安装孔位均按照同轴度公差要求排布，避免装配后出现轮组偏摆、悬架卡滞的问题。前后轮组均采用大直径深花纹越野轮胎，搭配金属轮毂提升抗冲击能力，前轮转向节预留了转向拉杆安装接口，可适配手动转向或线控转向组件的加装需求。前后悬架采用螺旋弹簧配合阻尼杆的结构，弹簧刚度匹配整车整备质量与单人承载上限，在颠簸路面行驶时可过滤大部分路面冲击，避免刚性传递导致的电气部件松脱、底盘变形问题。电气集成舱布置在底盘中部重心位置，采用封闭式金属壳体设计，壳体上设置快拆式压扣，无需工具即可开启上盖完成电池、控制模块的检修，壳体与底盘之间设置橡胶减震垫，降低行驶振动对内部电气元件的影响。电池模块固定在电气舱内部，走线沿底盘预设的线槽排布，避免线路外露被碎石剐蹭，动力输出端通过防水接头连接后轮驱动组件，后轮集成驱动单元与制动组件，制动盘安装在轮毂内侧，预留了机械刹车与电子刹车的安装接口。设计过程中优先考虑装配兼容性，所有标准件均选用通用规格，轮组轴承、悬架铰接点的尺寸符合通用零部件替换标准，无需定制特殊配件即可完成后期维护。底盘的安装边界充分考虑了使用者的站立空间，前后轮距设置兼顾行驶稳定性与转向灵活性，轴距长度避免过短导致的坡道翘头、过长导致的转向半径过大问题，电气舱的高度控制在站立平面以下，不会占用使用者的脚部站立区域，壳体边缘做圆角处理，避免行驶过程中磕碰腿部。轮拱位置预留了挡泥板安装孔位，可根据使用需求加装挡泥组件，防止泥泞路面甩水到站立区域。整套结构在设计时做了重心配平计算，电池、控制模块的重量集中在底盘几何中心位置，行驶过程中不会出现重心偏移导致的操控失衡问题，悬架的行程设置兼顾了缓冲能力与底盘离地间隙，既保证大冲击下的缓冲效果，也避免底盘过低剐蹭路面凸起。
